Інформація для вчителів
Застосування
Електричне коло
Електричний струм тече лише в замкненому електричному колі.
Просте електричне коло складається з джерела струму та електричного приладу або елемента, з'єднаних між собою електричними провідниками.
У багатьох застосуваннях в одному колі з'єднують кілька приладів або елементів. Їх можна з'єднати послідовно або паралельно.
При паралельному з'єднанні дістаємо розгалужене електричне коло. При послідовному з'єднанні дістаємо нерозгалужене електричне коло.
Інша інформація для вчителів (1/2)
Попередні знання
У фізиці є електричні заряди. Коли вони рухаються, виникає електричний струм.
Принцип
У цьому досліді учні досліджують просте електричне коло. Вони усвідомлюють, що коло має бути повністю замкненим.
Інша інформація для вчителів (2/2)
Навчальна мета
Завдання
Учні знайомляться з основною будовою електричної схеми. Вони вчаться, як за допомогою вимикача можна розімкнути й замкнути електричне коло.
- У цьому досліді учні збирають електричне коло.
- Вони досліджують, як можна вмикати й вимикати лампу.
Правила безпеки
- Для цього досліду діють загальні правила безпечного експериментування на уроках природничих наук
Інформація для учнів
Мотивація

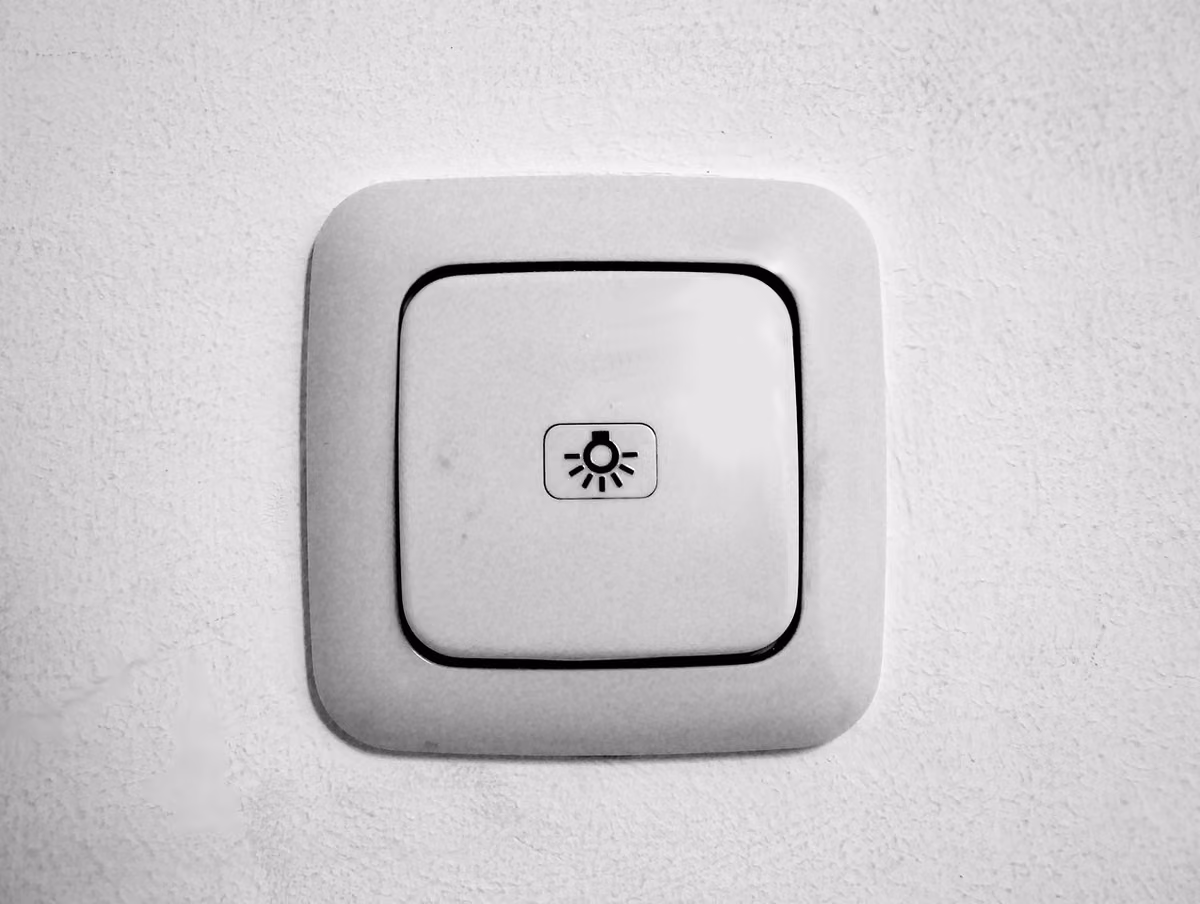

Вимикач світла
Електричним струмом користуються щодня. Багатьох частин електричного кола часто не видно.
Чи не дивує тебе, наприклад, як струм потрапляє до лампи, коли ти натискаєш на вимикач світла на стіні?
Через електричні кола. Вони - основа всіх електричних приладів. Електричні кола трапляються нам усюди в побуті.
З ними можна зробити майже все: світло, тепло, рух, передавання даних і багато іншого.
Завдання
- Збери просте електричне коло.
- Ознайомся з окремими частинами й досліди, як за їх допомогою можна вмикати й вимикати лампу.
- Запиши свої спостереження й дай відповіді на запитання в протоколі.
Чи дає батарейка світло?
Питання
Обладнання
| Позиція | Обладнання | Артикул | Кількість | 1 | Плоска батарея, 4,5 В, 3R 12 DIN 40869 | 07496-01 | 1 | 2 | З'єднувальний провід, 32 А, 250 мм, чорний, експериментальний кабель, штекер 4 мм | 07360-05 | 3 | 3 | Затискач типу "Крокодил", без ізоляції, 1 шт. з 07274.03 | 167700 | 2 | 4 | Ламповий патрон E10 з гніздами, для природничих наук | 09390-06 | 1 | 5 | Лампа розжарювання 4 В/ 0,04 A, E 10 | 06154-00 | 1 | 6 | Вимикач увімк./вимк., для природничих наук | 09390-07 | 1 |
|---|
Складання
Схема досліду
- Збери дослід, як на рисунку, і стеж за тим, щоб перед приєднанням батарейки вимикач був вимкнений.
- Постав важілець угору, щоб переконатися, що струм через коло не тече.
- Склади коло в такому порядку: батарейка - вимикач - ламповий патрон - батарейка, і з'єднай частини кабелями.
- У сині модулі кабелі можна встромляти прямо.
- До полюсів батарейки приєднай по одному затискачу "крокодил". У них потім можна встромити кабель.
Виконання
- Встав лампу розжарювання в ламповий патрон.
- Кілька разів замкни й розімкни вимикач і спостерігай при цьому за лампою розжарювання.
- Перемкни знову так, щоб лампа світилася.
- Тепер від'єднай один кабель, що приєднаний до модуля з лампою.
- Спостерігай, що станеться з лампою.
- Вимкни вимикач знову!
Схема досліду
Протокол
Завдання 1
Запиши свої спостереження!
Завдання 2
Питання
Питання
Питання
Питання
Завдання 3
Електричне коло 1. Коли електричні заряди рухаються, виникає ____. 2. При паралельному з'єднанні дістаємо ____ електричне коло. 3. При ____ дістаємо нерозгалужене електричне коло. 4. Електричне коло має бути ____, щоб електричний струм тік.
