Інформація для вчителів
Застосування
Прилад для вимірювання струму
У ремеслі й техніці доводиться вимірювати найрізноманітніші струми, значення яких часто дуже різні. При цьому розрізняють, постійний це струм чи змінний.
Щоб виміряти струм, користуються приладами для вимірювання струму, наприклад амперметром. Величину потоку електронів вимірюють так: розривають електричне коло й у місці розриву вмикають прилад для вимірювання струму.
На приладі зчитують силу струму в амперах (А). У нерозгалуженому колі досить виміряти силу струму в одному місці, бо в усіх місцях вона однакова.
Інша інформація для вчителів (1/2)
Попередні знання
Щоб виміряти струм, електричне коло треба розірвати в одному місці. Там, де коло розірване, вмикають амперметр. Прилад для вимірювання струму ніколи не можна під'єднувати прямо до джерела напруги, інакше він одразу зламається.
Принцип
На цьому досліді учні досліджують просте електричне коло. Вони спостерігають, як яскраво світяться різні лампи розжарювання, і визначають силу струму в колі.
Інша інформація для вчителів (2/2)
Навчальна мета
Завдання
Учні розуміють будову простого електричного кола. Вони дізнаються, що загальна сила струму залежить від споживачів у колі.
- На цьому досліді учні складають просте електричне коло з лампою розжарювання.
- Вони вимірюють приладом для вимірювання струму, який струм тече крізь лампу.
Правила безпеки
- Для цього досліду діють загальні правила безпечного експериментування на уроках природничих наук.
Інформація для учнів
Мотивація
Трансформаторна підстанція
Струм потрібен усім електричним приладам, щоб вони могли працювати. Ми знаємо, що за струм треба платити. Але звідки постачальник електроенергії знає, скільки струму дійшло до нас з електростанції?
У кожному будинку є лічильник електроенергії - для кожної квартири окремо. Чим більше струму крізь нього протікає, тим дорожчим буде рахунок.
Якщо хочеш сам перевірити, скільки споживає прилад, можна ввімкнути вимірювальний прилад між вилкою приладу й розеткою.
Мультиметром можна навіть усередині приладу перевірити, скільки струму тече крізь окремі кола.
Завдання
- Склади просте електричне коло з лампою розжарювання.
- Виміряй приладом для вимірювання струму, який струм тече крізь лампу.
- Заміни лампу на іншу й порівняй, чи тече крізь неї інший струм.
- Запиши свої спостереження з досліду й дай відповіді на запитання в протоколі.
Чи завжди з батареї йде однаковий струм?
Питання
Обладнання
| Позиція | Обладнання | Артикул | Кількість | 1 | Плоска батарея, 4,5 В, 3R 12 DIN 40869 | 07496-01 | 1 | 2 | З'єднувальний провід, 32 А, 250 мм, чорний, експериментальний кабель, штекер 4 мм | 07360-05 | 4 | 3 | Затискач типу "Крокодил", без ізоляції, 1 шт. з 07274.03 | 167700 | 2 | 4 | Ламповий патрон E10 з гніздами, для природничих наук | 09390-06 | 1 | 5 | Лампа розжарювання 4 В/ 0,04 A, E 10 | 06154-00 | 1 | 6 | Лампа розжарювання 4 В/0,1 А/0,4 Вт, цоколь E10, 1 шт. | 06151-00 | 1 | 7 | Вимикач увімк./вимк., для природничих наук | 09390-07 | 1 | 8 | Цифровий учнівський мультиметр PHYWE AmpSafe, 600 В AC/DC, 200 мА AC/DC, 20 МОм | 07127-00 | 1 |
|---|

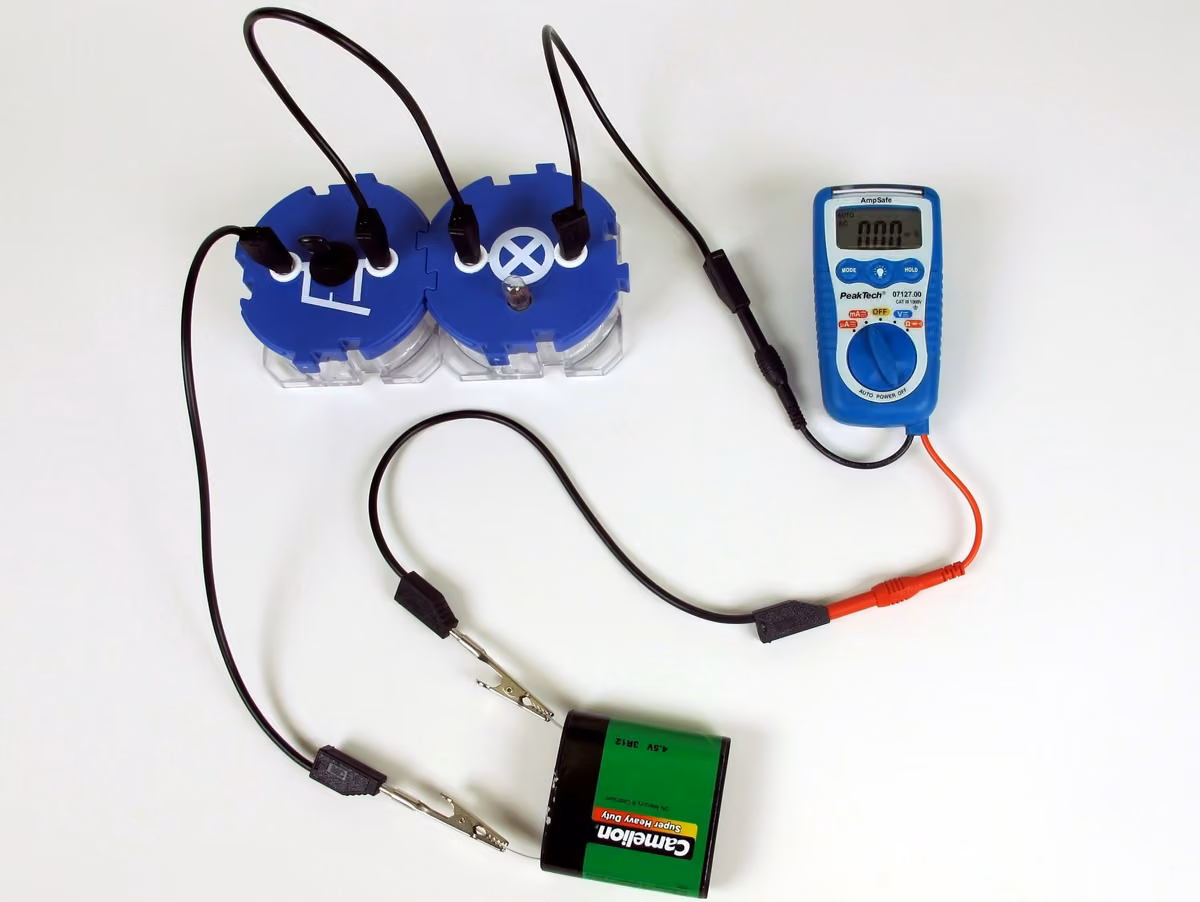

Складання
Схема досліду
- Склади дослід так, як показано на рисунку. Стеж за тим, щоб перед приєднанням батареї вимикач вкл./викл. був вимкнений.
- Змінюй установку тільки тоді, коли вимикач вкл./викл. вимкнений!
- Склади коло в такій послідовності: батарея - вимикач вкл./викл. - ламповий патрон - прилад для вимірювання струму - батарея і з'єднай частини між собою кабелями.
- У сині блоки й у прилад для вимірювання струму кабелі можна вставляти прямо.
- На полюси батареї ти чіпляєш по одному затискачу "Крокодил". У них потім можна вставити кабель.
Виконання
Схема досліду
Вкрути в ламповий патрон одну з двох ламп розжарювання.Для вимірювань увімкни прилад для вимірювання струму, повернувши перемикач на "mA". Натискай кнопку "Mode", доки на екрані не з'явиться "DC".
1. Увімкни вимикач. Коло тепер замкнене! Спостерігай за лампою розжарювання й виміряй струм приладом. Знову вимкни вимикач!
2. Тепер вийми лампу розжарювання й устав другу. Увімкни вимикач. Коло тепер замкнене! Спостерігай за лампою розжарювання й виміряй струм приладом. Знову вимкни вимикач!
Вимкни прилад для вимірювання струму, повернувши перемикач на "OFF".
Протокол
Завдання 1
Запишіть свої спостереження.
Завдання 2
Питання
Питання
Питання
Завдання 3
Вимірювання в електричному колі 1. Щоб виміряти струм, користуються ____. 2. Приклад приладу для вимірювання струму - ____. 3. Щоб можна було виміряти струм, електричне коло треба в одному місці ____. 4. Ніколи не можна під'єднувати до ____, інакше він одразу ____.
