Інформація для вчителів
Застосування
Як в електротехніці, так і в повсякденні розрізняти електричні провідники й непровідники вкрай важливо. Провідники потрібні, щоб будувати робочі електричні кола, а непровідники - щоб ці кола ізолювати й тим самим запобігати пошкодженням чи травмам.
У цьому досліді треба дослідити, які предмети проводять електричний струм.
Схема досліду
Інша інформація для вчителів (1/2)
Попередні знання
Учні мають уміти самостійно зібрати електричне коло за схемою та фото. Крім того, вони мають знати, що таке електричний струм і як його вимірюють.
Принцип
Збирають розірване просте електричне коло. Розрив можна замкнути, затиснувши між контактами різні матеріали. Для кожного з цих матеріалів дивляться, чи засвітиться лампа розжарювання, і вимірюють струм як міру провідності.
Інша інформація для вчителів (2/2)
Навчальна мета
Учні дізнаються, які предмети проводять струм, а які ні.
Завдання
Спершу треба зібрати електричне коло за схемою та фото. Потім у коло треба вбудовувати різні матеріали, щоразу вимірювати струм і записувати результати.
Правила безпеки
Діють загальні правила безпечного експериментування на уроках природничих наук.
Інформація для учнів
Мотивація
Схема досліду
Як в електротехніці, так і в повсякденні розрізняти електричні провідники й непровідники вкрай важливо. Провідники потрібні, щоб будувати робочі електричні кола, а непровідники - щоб ці кола ізолювати й тим самим запобігати пошкодженням чи травмам.
У цьому досліді треба дослідити, які предмети проводять електричний струм.
Завдання
- Збери електричне коло за схемою та фото
- Вставляй в електричне коло різні матеріали, затискаючи їх в універсальному тримачі. Записуй, чи проводять вони струм і який струм вимірюється
Універсальний тримач
Обладнання
| Позиція | Обладнання | Артикул | Кількість |
|---|---|---|---|
| 1 | Cobra SMARTsense Current - Датчик для вимірювання електричного струму ± 1 А (Bluetooth + USB) | 12902-02 | 1 |
| 2 | Монтажна плита з гніздами 4 мм | 06033-00 | 1 |
| 3 | Вимикач вкл./викл., корпус G1 | 39139-00 | 1 |
| 4 | Патрон для лампи E 10, корпус G1 | 17049-00 | 1 |
| 5 | З'єднувальний провід, 25 см, 19 А, червоний, експериментальний кабель, штекер 4 мм | 07313-01 | 2 |
| 6 | З'єднувальний провід, 25 см, 19 А, синій, експериментальний кабель, штекер 4 мм | 07313-04 | 2 |
| 7 | Провідники й непровідники, l=50 мм | 06107-01 | 1 |
| 8 | Лампа розжарювання, 6 В/0,5 А, E10, 10 шт. | 35673-03 | 1 |
| 9 | Універсальний тримач, корпус G1 | 39115-02 | 2 |
| 10 | PHYWE Джерело живлення пост. струм: 0...12 В, 2 A / змін. струм: 6 В, 12 В, 5 A | 13506-93 | 1 |
| 11 | З'єднувальний модуль, корпус G1 | 39120-00 | 1 |
Складання (1/3)
- Збери коло за схемою, показаною ліворуч.
- Обведена літера A позначає тут датчик Cobra SMARTsense Current. Два великі предмети з гвинтами - це універсальні тримачі.
- Якщо тобі потрібна підказка, можеш натиснути синю кнопку. Тоді тобі покажуть фото зібраного електричного кола.
Схема з'єднань установки
Складання (2/3)
Для вимірювання датчиками Cobra SMARTsense потрібен PHYWE measureAPP. Застосунок можна безкоштовно завантажити у відповідному магазині застосунків (QR-коди див. нижче). Перед запуском застосунку перевір, чи увімкнено Bluetooth на твоєму пристрої (смартфон, планшет, настільний ПК).
Android
iOS
Windows
Складання (3/3)

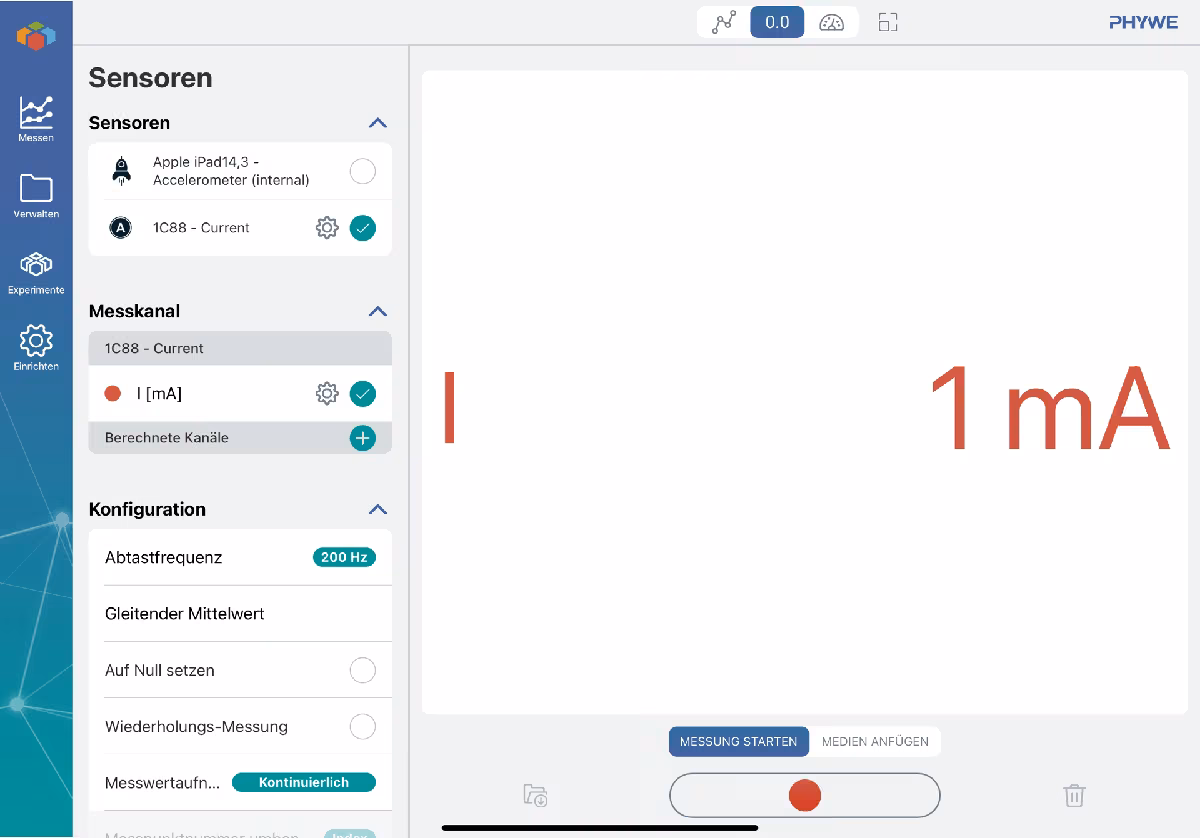

Знімок екрана застосунку з вимкненим блоком живлення
- Тепер відкрий measureAPP і з'єднайся з датчиком Cobra SMARTsense Current, натиснувши на його назву.
- Натисни в застосунку вгорі на "0.0", щоб побачити результати вимірювань як цифрові значення.
- Навіть якщо блок живлення поки що вимкнений, ти можеш бачити коливання результатів вимірювання. Це пов'язано з похибками вимірювального приладу. Вони трапляються завжди, і їх треба враховувати при особливо точних вимірюваннях. Сьогодні ж ти можеш ними знехтувати.
Виконання (1/3)
- Постав блок живлення на і увімкни його.
- Замкни вимикач і поверни напругу на блоці живлення до . Залиш це налаштування на весь дослід.
Складання
Виконання (2/3)
Універсальний тримач із вугільним стрижнем
- Розімкни вимикач.
- Поклади один стрижень із набору провідників і непровідників в універсальний тримач. Якщо стрижень одразу не вміщається, покрути гвинти, щоб зробити більше місця.
- Замкни вимикач.
- Запиши силу струму в таблицю 1 у розділі протоколу і поспостерігай за лампою розжарювання.
- Повтори ці кроки для всіх стрижнів.
Виконання (3/3)
Складання
- Насамкінець поверни напругу блока живлення на і вимкни його.
Протокол
Таблиця 1
Запиши виміряні сили струму
Сталь
Алюміній
ПВХ
Скло
Вугілля
Шнур
Завдання 1
Питання
Завдання 2
Наведи приклади застосування ізоляторів у техніці та в побуті
