Інформація для вчителів
Застосування
У цьому досліді учні вчаться вимірювати одну з найфундаментальніших величин електрики: силу струму. Для цього учні вимірюють, якою є сила струму за різних напруг і з різними лампами розжарювання.
Схема досліду
Інша інформація для вчителів (1/2)
Попередні знання
Учні мають уміти самостійно зібрати просте електричне коло і знати, що таке послідовне та паралельне з'єднання.
Принцип
До простого електричного кола прикладають різні напруги живлення і щоразу вимірюють струм послідовно з лампою розжарювання. Щоб лампи розжарювання не вийшли з ладу, їх треба щоразу міняти, коли напругу підвищують.
Інша інформація для вчителів (2/2)
Навчальна мета
Учні мають набути здатності самостійно вимірювати силу струму за допомогою Cobra SMARTsense Current.
Завдання
Спочатку учні мають зібрати електричне коло за схемою і рисунками. Потім вони вимірюють силу струму за різних напруг, щоразу міняючи лампи розжарювання. Насамкінець вони мають поспостерігати, який струм вимірюється, коли електричне коло розірване.
Правила безпеки
Діють загальні правила безпечної роботи на уроках природничих наук.
Інформація для учнів
Мотивація
У повсякденні нам трапляється багато приладів, які працюють від електричного струму, – від мобільного телефона до кавоварки. Але скільки ж струму там насправді тече? І як це з'ясувати?
У цьому досліді ти навчишся вимірювати силу струму. Ти побачиш, чому для цього треба правильно зібрати електричне коло – і як правильно під'єднати вимірювальний прилад.
Схема досліду
Завдання
- Збери електричне коло за схемами і рисунками.
- З'єднай Cobra SMARTsense Current із measureAPP.
- Виміряй силу струму за різних напруг живлення. Міняй при цьому лампи розжарювання відповідно до напруги.
- Поспостерігай за силою струму в розірваному електричному колі.
Обладнання
Складання (1/4)
- Збери електричне коло за схемою, показаною ліворуч. Cobra SMARTsense Current позначений тут літерою A в колі.
- Під'єднуючи Cobra SMARTsense Current, стеж за тим, щоб червоний контакт був під'єднаний з того боку лампи, який ближчий до плюсового полюса. Синій контакт має бути під'єднаний ближче до мінусового полюса. Найкраще дотримуйся однакових кольорів кабелів (червоний для плюса, синій для мінуса), щоб не заплутатися. Як усе це виглядає в зібраному вигляді, ти побачиш, якщо натиснеш синю кнопку.
Схема досліду
Складання (2/4)
Схема досліду
- Простеж, щоб спершу було встановлено лампу розжарювання на . Ти впізнаєш її за тим, що це значення вигравіюване на лампі розжарювання.
- Тепер увімкни датчик Cobra SMARTsense, натиснувши на три секунди кнопку вмикання/вимикання.
Складання (3/4)
Для вимірювання датчиками Cobra SMARTsense потрібен PHYWE measureAPP. Застосунок можна безкоштовно завантажити у відповідному магазині застосунків (QR-коди див. нижче). Перед запуском застосунку перевір, чи на твоєму пристрої (смартфон, планшет, настільний ПК) ввімкнено Bluetooth.
iOS
Android
Windows
Складання (4/4)

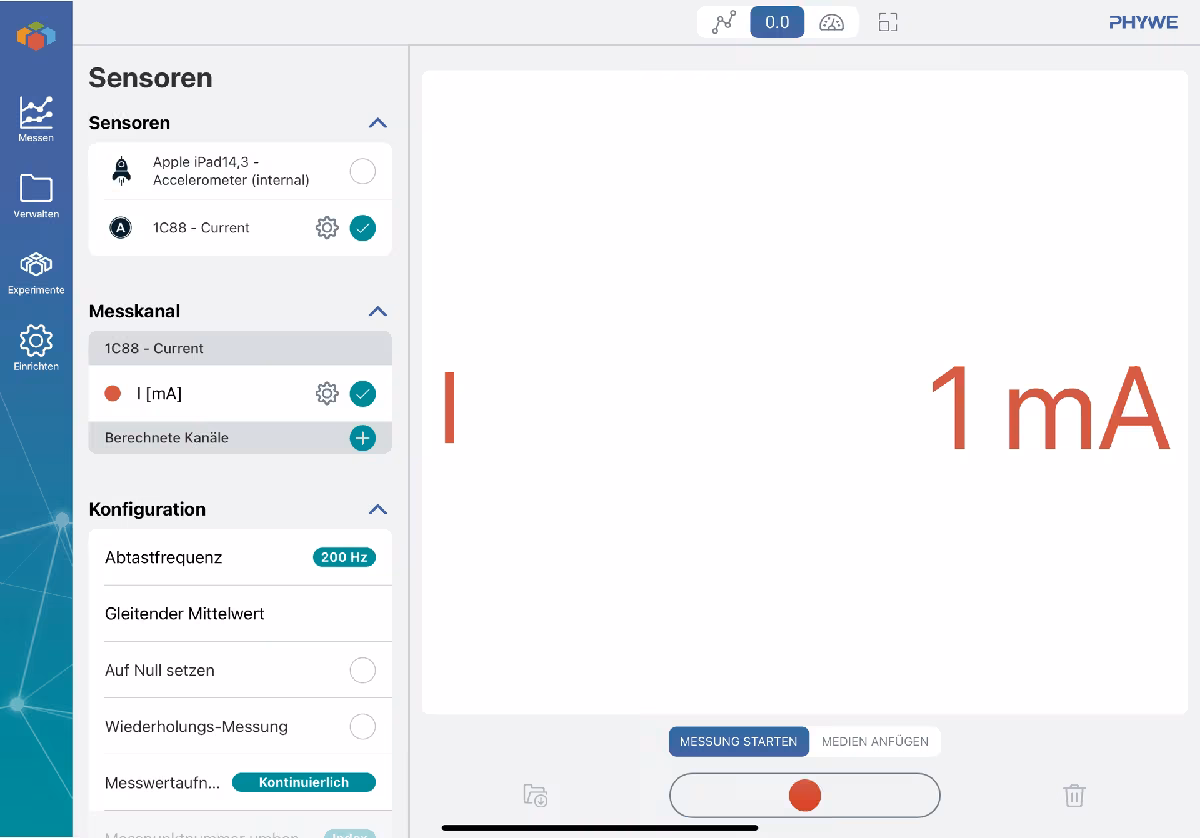

Приклад знімка екрана
- Тепер відкрий measureAPP і з'єднайся з Cobra SMARTsense Current, натиснувши на його назву.
- Натисни в застосунку вгорі на "0.0", щоб побачити результати вимірювань як цифрові значення.
- Навіть якщо блок живлення поки що вимкнений, ти можеш бачити коливання результатів вимірювання. Це пов'язано з похибками вимірювального приладу. Вони трапляються завжди, і їх треба враховувати при особливо точних вимірюваннях. Сьогодні ж ти можеш ними знехтувати.
Виконання (1/4)
Схема досліду
- Увімкни блок живлення, коли поворотна ручка напруги стоїть на .
- Тепер повільно поверни ручку до і запиши виміряний струм у таблицю 1 у розділі протоколу.
Виконання (2/4)
Патрон без лампи
- Поверни напругу назад на і вимкни блок живлення.
- Викрути лампу розжарювання з патрона і встав лампу розжарювання на .
- Знову увімкни блок живлення, підніми напругу до і запиши виміряну силу струму в таблицю 1 у розділі протоколу.
Виконання (3/4)
Схема досліду
- Повтори кроки з попереднього слайда, але цього разу з лампою розжарювання на .
- Відповідно наприкінці підніми напругу теж до .
- Знову запиши виміряну силу струму.
Виконання (4/4)
Схема досліду
- Тепер розірви електричне коло, замкнувши вимикач.
- Яку силу струму ти вимірюєш?
Протокол
Таблиця 1
Запиши під відповідними напругами живлення силу струму в міліамперах (), яку ти виміряв на лампі.
\text{4 В}
\text{6 В}
\text{12 В}
Питання
Питання
Завдання 1
Питання
