Утворення зображення фотографічною лінзою
У повсякденні ми щодня натрапляємо на оптичні лінзи в найрізноманітніших застосуваннях. вони є складовою кожного смартфона. Вони є в планшетах і ноутбуках, щоб уможливити фото й відео.
Але як це працює?
Основи для розуміння цього питання опрацьовують у цьому та в подальших дослідах.
Інша інформація (1/2)
Попередні знання
Учні мають володіти базовими знаннями про прямолінійне поширення світла, а також уміти працювати з математичними рівняннями.
Принцип
За допомогою магнітного освітлювача демонструють хід пучка світла крізь збиральну лінзу і підтверджують закон утворення зображення.
Інша інформація (2/2)
Навчальна мета
Треба показати, що для збиральної лінзи справджуються рівняння 1/f= 1/g + 1/b і B/G = b/g.
Завдання
- Накресли ходи променів
- Виміряй усі відстані й розміри
Обладнання
| Позиція | Обладнання | Артикул | Кількість | 1 | Магнітна демонстраційна дошка PHYWE зі штативом, демо з фізики | 02150-00 | 1 | 2 | Магнітний освітлювач, галогенний 12 В/50 Вт | 08270-20 | 1 | 3 | Модельне тіло, плоскоопукле, магнітне кріплення | 08270-02 | 2 | 4 | PHYWE Ступінчастий трансформатор з випрямлячем пост. струм: 2/4/6/8/10/12 В, 5 A / змін. струм: 2/4/6/8/10/12/14 В, 5 A | 13533-93 | 1 |
|---|
Додаткове обладнання
Обладнання
| Позиція | Обладнання | Кількість |
|---|---|---|
| 1 | Лінійка | 1 |
| 2 | водорозчинний лабораторний маркер | 1 |
Складання та виконання
Складання

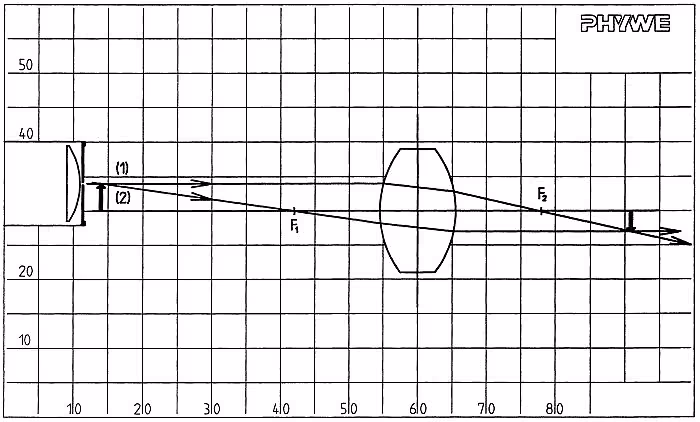

Схема досліду на магнітній демонстраційній дошці
- Визначити оптичну вісь посередині магнітної демонстраційної дошки
- Позначити площину лінзи при x = 60 см; нанести F1 і F2 (f = 180 мм)
- Закріпити двоопуклу лінзу, складену з обох модельних тіл
Виконання

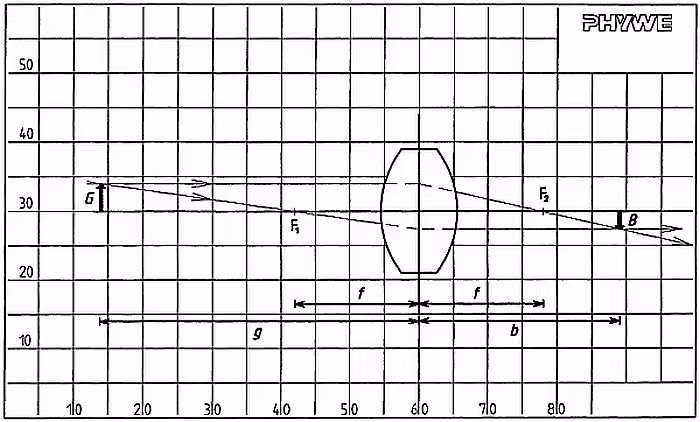

Позначення ходів променів на магнітній демонстраційній дошці
- Накреслити предметну стрілку (G = 40 мм, g = 410 мм)
- За допомогою магнітного освітлювача з однощілинною діафрагмою пустити крізь вістря стрілки паралельний і фокальний промені
- Обвести промені якомога далі
- Прибрати освітлювач і лінзу
- Доповнити ходи променів; накреслити стрілку зображення
- Нанести g, b, f, G і B
- Виміряти g, b, f, G і B
Спостереження
Визначення відстаней і розмірів
на магнітній демонстраційній дошці
Спостереження, g
Виміряні відстані:
Відстань до предмета g =
Відстань до зображення b =
Фокусна відстань f =
Виміряні розміри:
Розмір предмета G =
Розмір зображення B =
Спостереження, b
Спостереження, f
Спостереження, G
Спостереження, B
Опрацювання результатів
Визнач значення 1/g, 1/b і 1/f.
1/g
1 / g =
1/b
1 / b =
1/f
1 / f =
Визнач частки B/G і b/g.
B/G
B/G =
b/g
b/g =
Отже, справджується:
Опрацювання результатів1
Отже, справджується:
