Інформація для вчителів
Застосування
Схема досліду:
Магнітний освітлювач із кутовим диском і плоским дзеркалом
Світло поширюється прямолінійно. Якщо промінь світла потрапляє на відбивний об'єкт, то від нього промінь світла поширюється так само прямолінійно.
Кут падіння променя світла на відбивний об'єкт (дзеркало) завжди дорівнює й кутові відбивання цього променя світла.
Інша інформація для вчителів (1/2)
Попередні знання
Учням потрібні теоретичні попередні знання про прямолінійне, променеподібне поширення світла і про те, що об'єкти відбивають промені світла.
Принцип
Треба вивести закон відбивання і довести оборотність ходу світла при відбиванні.
Інша інформація для вчителів (2/2)
Навчальна мета
Учні мають зібрати знання про принципи відбивання світла. Головну увагу при цьому слід звернути на усвідомлення того, що кут падіння = кут відбивання.
Завдання
Учні мають зрозуміти, що прямолінійні промені світла завжди відбиваються так само, як вони потрапляють на об'єкт.
Додаткова інформація для вчителів
Примітка
Площину відбитого світла за потреби можна показати й на звичайному папері. Але радимо використовувати білий папір завтовшки з картон (напр. 06306-00)
Правила безпеки
- Для цього досліду діють загальні правила безпечного експериментування на уроках природничих наук.
Інформація для учнів
Мотивація
3D-анімація:
Більярдний стіл
Більярдний стіл на уроці фізики?!
Дослід, що лежить в основі, присвячений відбивним властивостям світла.
Якщо поглянути на звичайну гру в більярд, швидко знаходиш спільне з поведінкою світла при відбиванні.
Точно так само, як світло на дзеркалі, кулі відбиваються від бортів: залежно від напрямку, з якого вони прилітають, вони після удару беруть новий напрямок.
Обладнання
| Позиція | Обладнання | Артикул | Кількість | 1 | Магнітна демонстраційна дошка PHYWE зі штативом, демо з фізики | 02150-00 | 1 | 2 | Магнітний освітлювач, галогенний 12 В/50 Вт | 08270-20 | 1 | 3 | Кутовий диск, магнітний | 08270-09 | 1 | 4 | Плоске дзеркало, магнітне кріплення | 08270-13 | 1 | 5 | PHYWE Ступінчастий трансформатор з випрямлячем пост. струм: 2/4/6/8/10/12 В, 5 A / змін. струм: 2/4/6/8/10/12/14 В, 5 A | 13533-93 | 1 |
|---|

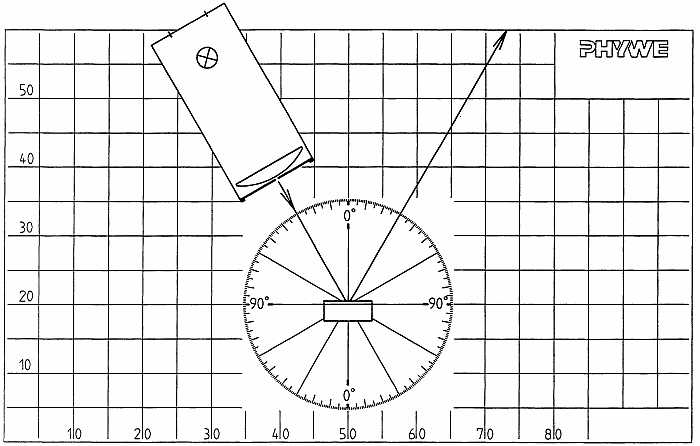

Складання та виконання (1/2)
Магнітний освітлювач із паралельним пучком світла і різними відбивачами
- Розмістити кутовий диск посередині нижньої половини дошки
- Установити магнітний освітлювач з однощілинною діафрагмою так, щоб промінь світла падав похило згори вздовж діаметра
- Установити плоске дзеркало так, щоб дзеркальна поверхня містила горизонтальний діаметр повного кола
(Плоске дзеркало не має поверхневого дзеркального шару. Тому нижній бік дзеркальної скляної пластини має лежати в одній площині з горизонтальним діаметром.)
Складання та виконання (2/2)
Магнітний освітлювач із паралельним пучком світла і різними відбивачами
- Змінювати кут падіння, зчитувати відповідні кути падіння й відбивання і заносити їх до таблиці
- Тримати світлий аркуш паперу завтовшки з картон біля краю дошки в площині дошки так, щоб відбитий промінь падав ковзно; потім відхиляти аркуш назад і вперед із площини дошки
- Розмістити магнітний освітлювач так, щоб промінь світла йшов у напрямку, протилежному до того, який мав один з відбитих променів світла під час вимірювань
Протокол
Завдання 1
Занеси свої спостереження для кута відбивання до таблиці поруч!
\alpha
0°
20°
40°
60°
\alpha'
0°
0°
0°
0°
Завдання 2
При відбиванні світла справджується закон відбивання: Якщо промінь світла падає перпендикулярно, то він відбивається сам у себе. Хід світла при відбиванні є оборотним.
