Загальна інформація
Складання і виконання
Частина 5: Загальний огляд
Усі необхідні деталі виготовлено. Тепер ти маєш завершити свою проєктну роботу монтажем. І тут доцільно спершу скласти план послідовності операцій, щоб визначити порядок складання. Якість деталей ти вже перевірив. Але якість монтажу також слід перевірити. Наприкінці додається ще контроль функціонування.
Частина 5: Запресовування
На першому кроці монтажу голчасті підшипники запресовують в отвори ø16H7. Для цього використовують ручний важільний прес. Слідкуй, щоб обидва підшипники сиділи в отворі рівно, без перекосу.
Частина 5: Зʼєднання штифтами
Тепер обидві стоякові опори та основну плиту зʼєднують штифтами і згвинчують. Тут використовують лише стандартні деталі - чотири гвинти з внутрішнім шестигранником і чотири циліндричні штифти. Під час згвинчування слідкуй, щоб три деталі були врівень одна з одною.
Частина 5: Технічний огляд
Частина 5: Бокові деталі
У згвинченому стані виконують отвори в бокових деталях. Потім отвори розвертають. Після цього штифти можна забити молотком в отвори.
Частина 5: Вежа поворотного крана
Так виглядає вежа поворотного крана після монтажу.
Частина 5: Огляд монтажу
Тепер монтують вежу, стрілу та інші деталі. Тут ти знайдеш інструкцію з правильною послідовністю.
Перед монтажем тобі варто проконтролювати окремі деталі, щоб складання пройшло без проблем. Наведена нижче послідовність добре себе зарекомендувала.
Частина 5: Стріла (1/6)
Правий і лівий фланці привода пригвинчують до обох частин стріли двома гвинтами кожний.
Частина 5: Стріла (2/6)
Напрямний ролик пригвинчують між двома частинами стріли разом із дистанційною втулкою двома гвинтами з внутрішнім шестигранником. Потім правий і лівий фланці привода вставляють в обидва отвори.
Частина 5: Стріла (3/6)
Приводний ролик насаджують зсередини, а приводний вал - ззовні на лівий фланець привода і фіксують установлювальними гвинтами.

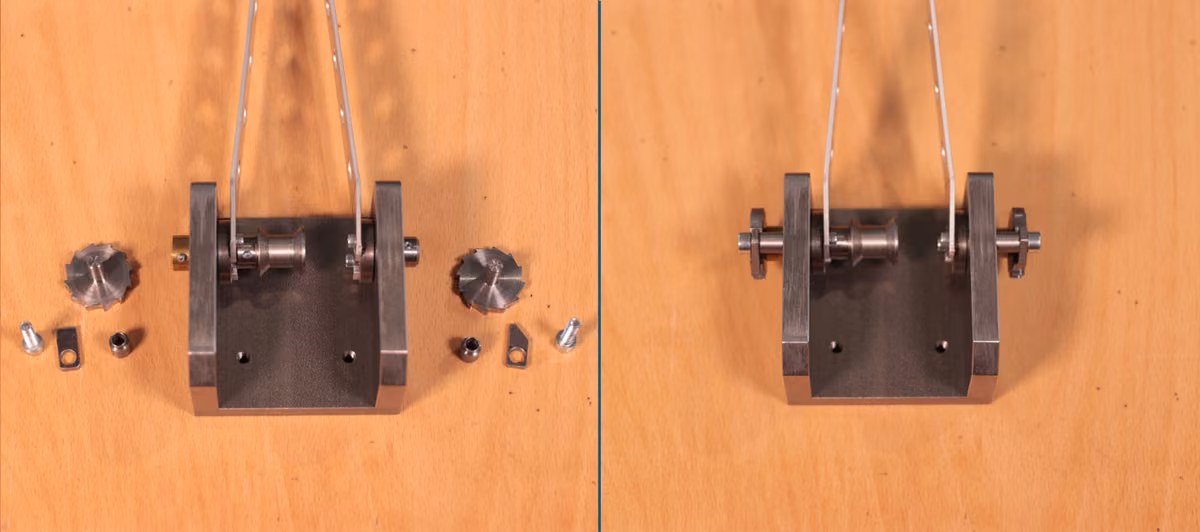

Частина 5: Стріла (4/6)
Тепер монтують обидві стопорні защіпки з важелем. Увага: обидві сторони різні.
Частина 5: Стріла (5/6)
Наприкінці вкладають трос і закріплюють його кінці маленькою гайкою. За бажанням можна змонтувати великий магніт або гачок.

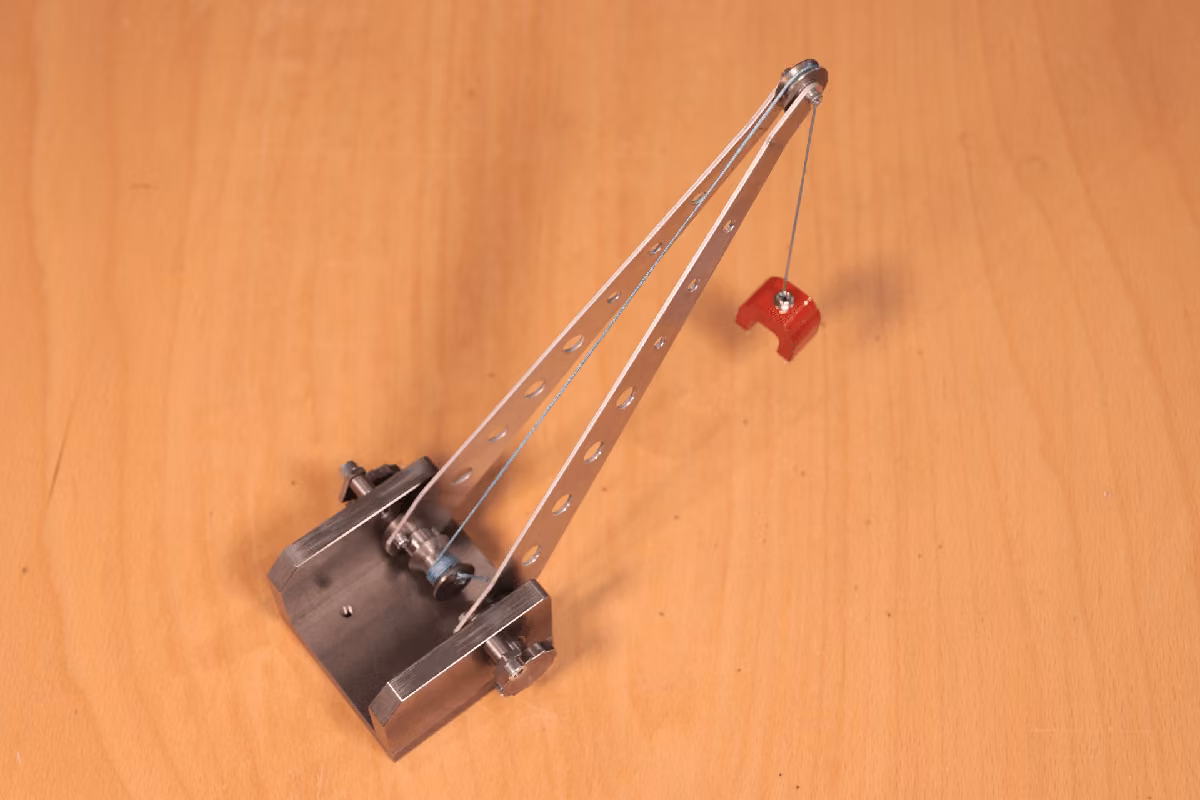

Частина 5: Стріла (6/6)
Готово! Тепер усі деталі змонтовано. Далі - контроль функціонування.
Оскільки після виготовлення ти вже провів контроль розмірів усіх деталей, тепер після монтажу лишається тільки контроль функціонування і візуальний контроль.
Які критерії ти визначив би для оцінювання своєї проєктної роботи? Які відхилення ще можна було б допустити? Будь самокритичним у своїй самооцінці, перш ніж під час подальшої навчальної співбесіди твою проєктну роботу оцінить твій наставник / твоя наставниця.
Ось, як завжди, шаблон для контролю якості:
Частина 5: У зібраному вигляді
