У четвертій частині потрібно виточити кілька деталей. Послідовність тут не має значення. Уважно розглянь креслення кожної деталі і склади для кожної деталі також план послідовності робіт. Ось деталі та їхні технічні креслення:
Розділ 4
Частина 4
Розділ 5
Частина 4
Розділ 6
Частина 4
Розділ 7
Частина 4
Розділ 8
Частина 4
Розділ 9
Частина 4
Розділ 10
Частина 4
Розділ 11
Частина 4: Огляд окремих деталей
План послідовності робіт важливий для всіх виготовлюваних деталей і є запорукою високої якості. Він зменшує кількість помилок під час виготовлення, а отже, і дорогий брак. Тому і тут приділи час, щоб скласти для всіх деталей окремий план послідовності робіт.
Частина 4: План робіт (1/2)
Частина 4: План робіт (2/2)
Частина 1: Обпилювання
Частина 4: Точені деталі
Точіння

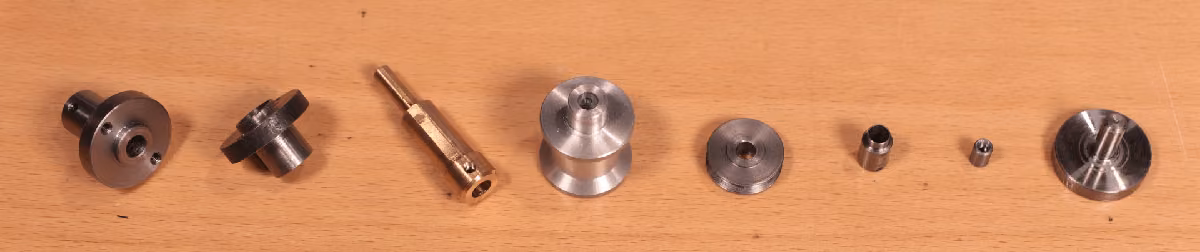

Деталі 10003 - 10012 усі виготовляються на токарному верстаті. Для точіння на токарному верстаті потрібен інструктаж від твого майстра виробничого навчання. Різні способи точіння і відповідний порядок дій тут детально не розглядаються.
У деяких деталях передбачені поперечні отвори, у яких потім потрібно нарізати різьбу. На обох стопорних защіпках після цього ще нарізають "зубці".
Частина 4: Зубчастий профіль (1/2)
Зубчастий профіль
Зубці на стопорних защіпках можна виконати вручну обпилюванням або на фрезерному верстаті.
Частина 4: Зубчастий профіль (2/2)
Частина 1: Квіз (1/2)
Питання
Питання
Питання
Частина 1: Квіз (1/2)
Питання
Питання
Питання
Питання
Частина 4: Зубчастий профіль (1/2)
Для всіх десяти точених деталей ти тепер маєш провести контроль якості. Але цього разу критерії перевірки визначаєш ти сам. Використовуй для кожної деталі окремий контрольний бланк. PDF-шаблон ти знайдеш тут:https://cloud.phywe.de/index.php/s/AL2LZQbTGfgrbfs
Спочатку вибери відповідні критерії для функціонального і візуального контролю. Для контролю розмірів використовуй позначені розміри технічного креслення. Вони обведені овалом - у прикладі ліворуч потрібно, наприклад, перевірити обидва розміри 14 і 28 mm, а також діаметр 13 mm і отвір Ø5H7. Вибери відповідний вимірювальний інструмент і внеси результати своїх вимірювань у контрольний бланк.
Успіхів!
