Загальна інформація
Частина 6: матеріал
На основі специфікації ти можеш скласти план послідовності операцій. Усі технології ти вже опанував, тож тут ідеться передусім про повторення, щоб набути впевненості в базових прийомах. У самому низу списку ти бачиш уже виготовлену складальну одиницю. Над нею розташована кабіна, яку треба виготовити в наступному завданні.Крім того, є ще три стандартні деталі, тож тобі треба виготовити пʼять деталей. Тут ти знайдеш, крім технічного креслення і специфікації, ще й PDF цих пʼяти деталей.
Частина 6: загальний огляд
Загальний огляд
До справжнього поворотного крана, звісно, належить і відповідна ходова частина. Ти виготовиш її в наступному навчальному завданні. Завдання складається з двох робочих кроків: виготовлення деталей та їх монтаж.
Погляд на технічне креслення дає уявлення про те, як має виглядати кран після цього.
Побудова і виконання
Частина 6: загальний перегляд
Склади для всіх деталей, як завжди, план послідовності операцій за допомогою шаблону. Як завжди, тут ти бачиш 3D-моделі деталей, які треба виготовити.
Частина 6: підвіска колеса
Частина 6: привідне колесо
Частина 6: дистанційна втулка
Частина 6: противага
Частина 6: основна плита
Склади план робіт для деталі «основна плита».

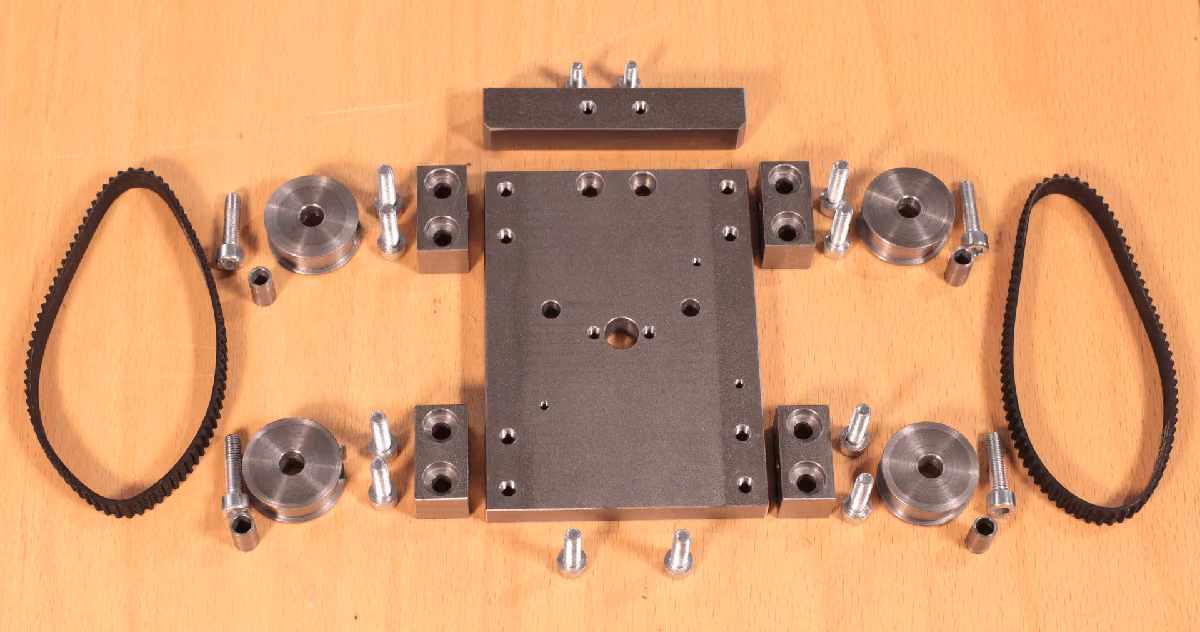

Частина 6: окремі компоненти
Під час виготовлення нових труднощів у тебе виникнути не повинно. Спробуй завдяки набутій навичці досягти особливо високої якості деталей. Тут ти знайдеш порожній шаблон бланка контролю. Вибери сам для кожної деталі дві-три ознаки якості для візуального контролю або контролю розмірів і внеси результат перевірки чи вимірювання в бланк.
Разом зі стандартними деталями ти тепер маєш усі деталі для монтажу.
Частина 6: монтаж (1/5)
Під час складання ходової частини дотримуйся такої послідовності. Натягування привідних ременів пояснюється в окремому відео.
Частина 6: монтаж (2/5)
Чотири привідні колеса прикручують гвинтами з внутрішнім шестигранником M5 x 20 до чотирьох підвісок коліс. Щоб колеса оберталися вільно, в отвір колеса вставляють дистанційну втулку.
Частина 6: монтаж (3/5)

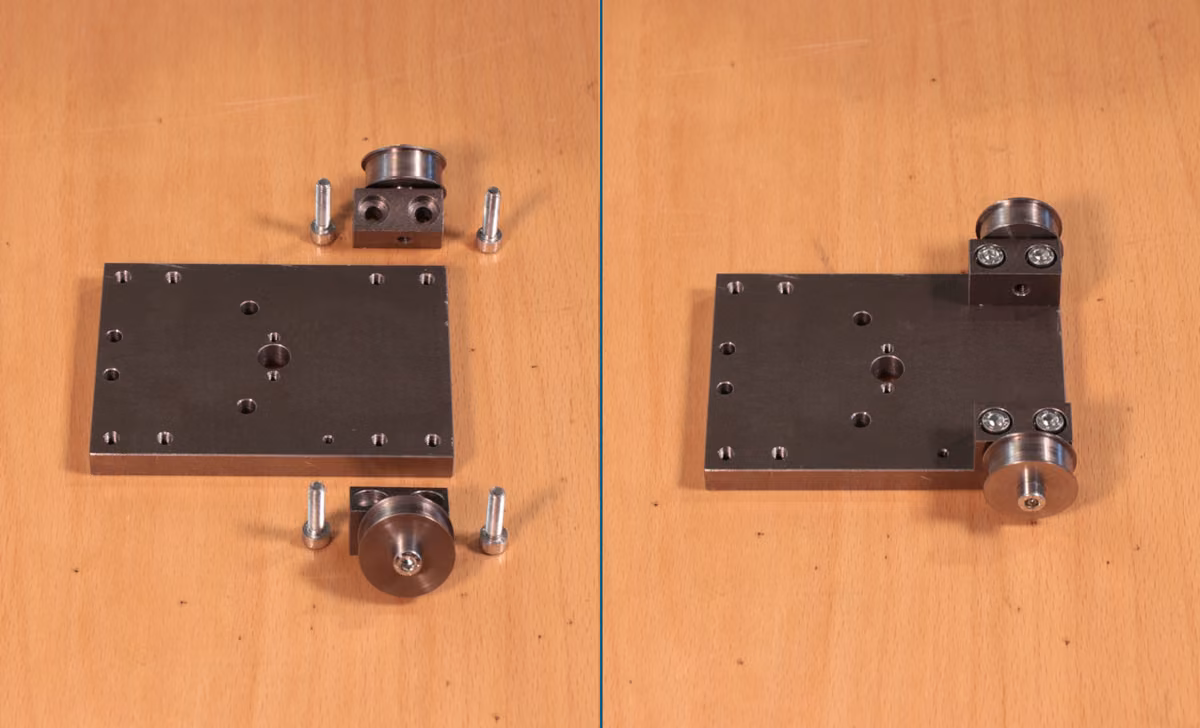

Передні привідні колеса прикручують знизу до основної плити - по 2 гвинти на кожне.
Частина 6: монтаж (4/5)

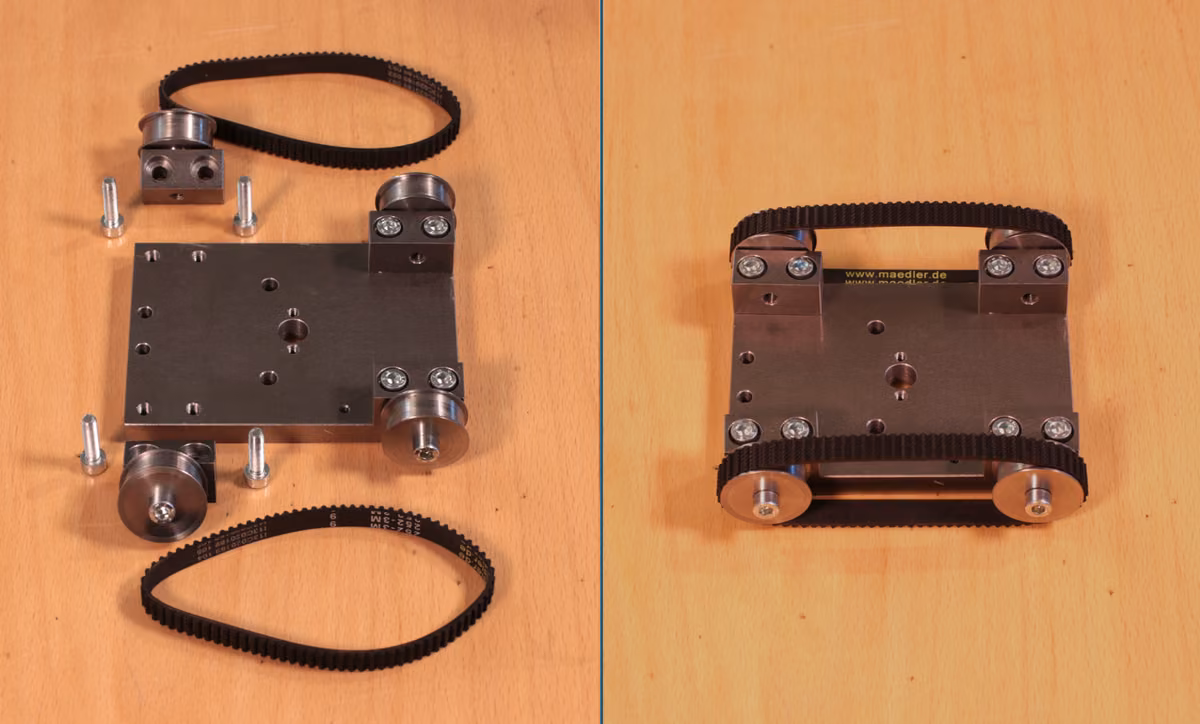

На наступному кроці монтажу обидві задні підвіски коліс закріплюють на основній плиті. При цьому обидва ремені вже надівають на привідні колеса. Як натягнути привідні ремені, ти побачиш у відео нижче!
Частина 6: монтаж (5/5)
Тепер противагу прикручують знизу до задньої частини основної плити двома гвинтами.
Частина 6: остаточний монтаж

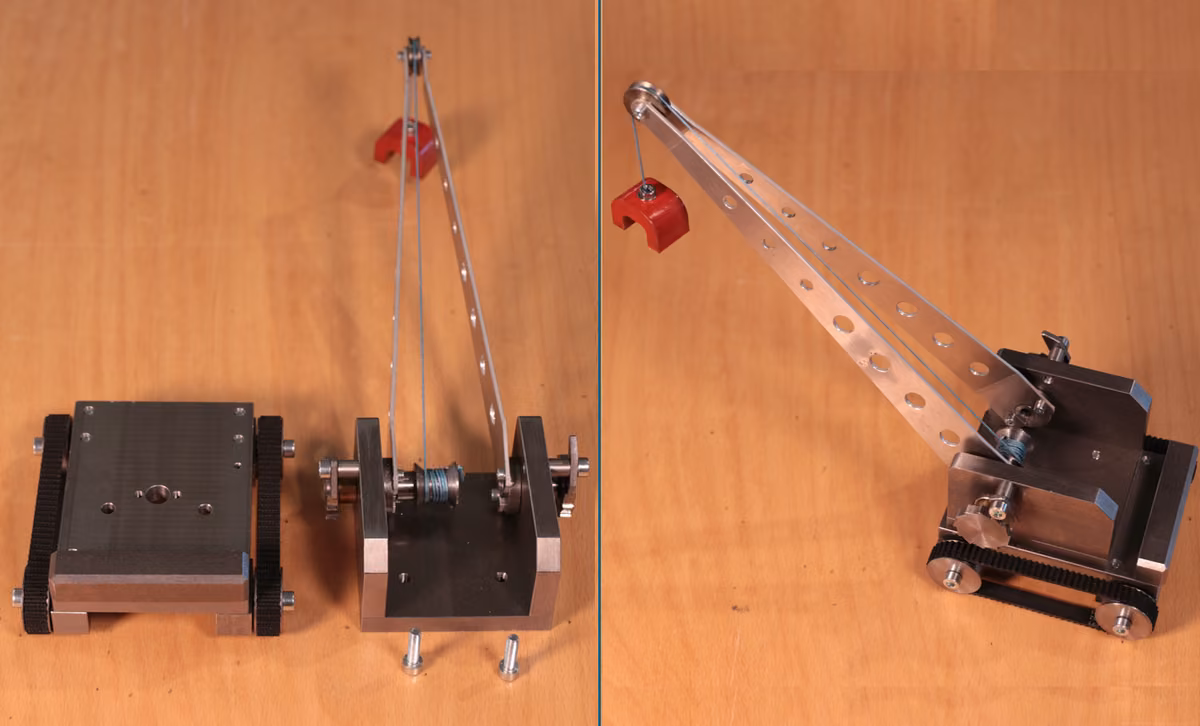

Наостанок кран прикручують до ходової частини двома гвинтами M4 x 10. Так - або приблизно так - має виглядати твій поворотний кран. Тепер він майже готовий - майже!
Натягуючи привідні ремені, зверни увагу: спочатку міцно прикрути одну підвіску колеса, а під час фіксації другої підвіски натягни ремінь легким натиском назовні.
