Цифровий двійник

Сьогодні цифрові технології відіграють у промисловості дедалі важливішу роль. Особливо цікавим напрямом є цифровий двійник. Але що саме таке цифровий двійник і які переваги він дає, зокрема для таких машин, як фрезерні верстати? У цій роботі я хочу відповісти на ці запитання і пояснити, як працювати з цифровим двійником фрезерного верстата.

Цифровий двійник має багато переваг. Одна з найбільших - технічне обслуговування. Цифровий двійник може передбачити, коли фрезерний верстат потребуватиме обслуговування. Це означає, що можливі проблеми виявляють ще до того, як вони призведуть до поломки. Так верстат завжди залишається у справному стані, а простої зводяться до мінімуму.

Насамперед цифровий двійник - це віртуальна модель фізичного обʼєкта, у цьому випадку фрезерного верстата. Ця модель працює на компʼютері й відображає, як функціонує справжній верстат, що він робить і в якому стані перебуває. Цифровий двійник використовує дані з датчиків, установлених на верстаті.

До того ж цифровий двійник дає чудову можливість опановувати складні процеси. Завдяки симуляціям нових операторів можна навчати в безпечному середовищі, без ризику пошкодити справжню машину. Це допомагає опанувати керування і водночас підвищує безпеку на робочому місці.

Ти навчишся працювати з цифровим двійником фрезерного верстата: змоделюєш готове креслення і створиш власне. Почни із симуляції готового креслення - завантаж його у програму для цифрового двійника.

Занотовуй можливі проблеми або цікаві результати під час симуляції.

Потім обміркуйте, чого ви навчилися, і обговоріть свій досвід з однокласниками та вчителем. Виконай також завдання у протоколі.

Керування ЧПК здійснюється програмами, які пишуть спеціальною мовою програмування - G-кодом. G-код - це універсальна мова, що повідомляє верстатам із ЧПК, як їм рухатися у своєму робочому просторі.

Цифровий двійник теж керується G-кодом. У CAM-програмі Estlcam G-код або створюють, або завантажують, щоб потім точно керувати фрезерним верстатом чи цифровим двійником.

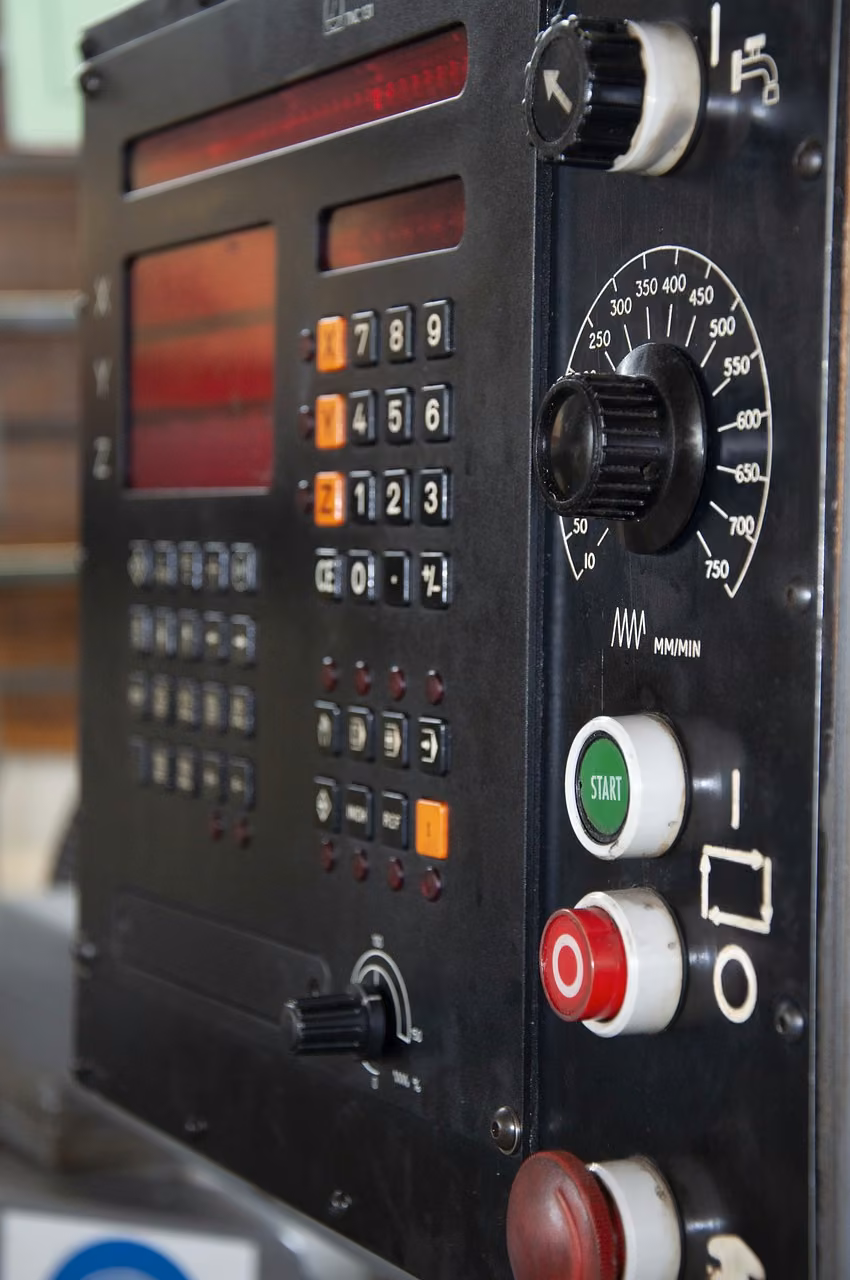

Найважливіші органи керування на пульті ЧПК для виконання роботи «Цифровий двійник»

(1) Дисплей

(9) Увімкнення й вимкнення симуляції. Якщо симуляцію вимкнено, дані через USB-інтерфейс не передаються.

(11) Ключовий перемикач для вмикання й вимикання приладу.

(12) Аварійна зупинка для негайного припинення програми ЧПК

Як керувальне програмне забезпечення використовують програму «Estlcam». Налаштуй цю програму керування ЧПК для роботи з пультом фрезерного верстата з ЧПК. Використай цей файл конфігурації.

Ти знайдеш його на сайті PHYWE у розділі завантажень для CNC-тренажера (арт. № 14000-99) або вже на своєму ПК. Тепер запусти програму Estlcam CNC і клацни на правій панелі інструментів на значок налаштувань (ключ).

У вікні налаштувань перейди на вкладку «Основні налаштування», а потім клацни «Відкрити файл конфігурації". Тепер вибери файл конфігурації і відкрий його.

1. Після завантаження файлу всі потрібні налаштування буде виконано автоматично.
2. Треба лише вибрати USB COM-порт, до якого підключено пульт керування на ПК, а після цього клацнути функцію "Steuerung programmiert" (керування запрограмовано).
3. Після успішної конфігурації система керування автоматично перезапускається (конфігурацію треба виконати лише один раз)

У межах першого завдання ти навчишся працювати з цифровим двійником:

• Зʼєднай ПК із пультом керування ЧПК
• Увімкни свій ПК і запусти програму "Estlcam".
• Перевір, чи програму налаштовано правильно
• Завантаж в Estlcam програму "Aufgabe1.nc" і переведи пульт керування ЧПК у режим "Симуляція (9)"

• Запусти цифровий двійник, клацнувши на значок програми
• Вибери відповідний USB-порт для пульта керування (якщо пульт підключено, він зʼявиться у списку вибору)
• Клацни "Підключити".
• Після цього має відобразитися статус "ПІДКЛЮЧЕНО".

• Тепер знову перейди до програми Estlecam CNC.
• Модель "Aufgabe 1" має бути вже завантажена (якщо ні - клацни на значок теки і відкрий свій NC-файл)

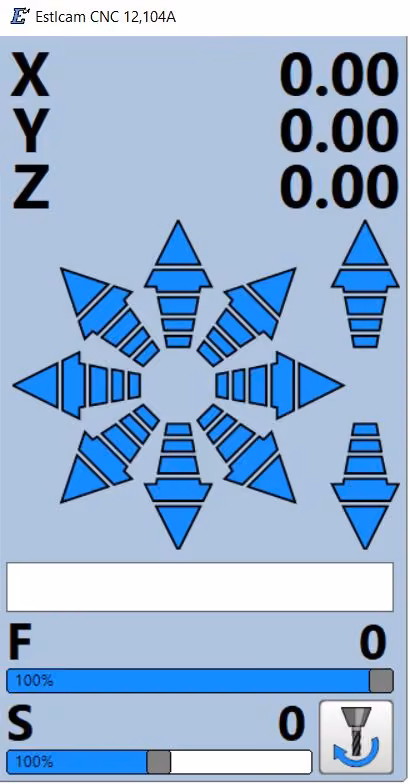

• Тепер у програмі Estlcam CNC запусти фрезерування, клацнувши на синю стрілку - кнопку "Пуск"
