Інформація для вчителів
Опис
Експериментальна установка
Частина довкілля, що сприймається нерухомим оком, називається візуальним полем.
На відміну від цього, поле зору - це та частина довкілля, яка сприймається очима, коли Ви вільно рухаєте ними без руху голови.
У цьому експерименті учні та студенти визначають своє поле зору за допомогою периметра.
Додаткова інформація (1/3)
Попередні знання
Учні та студенти вже мають бути знайомі з принципом роботи ока та його окремих компонентів.
Принцип
За допомогою периметра визначається розмір поля зору обох очей і положення так званої сліпої плями.
Додаткова інформація (2/3)
Мета навчання
Школярі та студенти вчаться використовувати периметр для визначення поля зору людини.
Завдання
Учні та студенти визначають поле зору правого та лівого ока для білого, синього, червоного та зеленого кольорів. Крім того, за допомогою периметра вони фіксують сліпу пляму і визначають її положення та об`єм поля зору.
Додаткова інформація (3/3)
Спостереження та результати

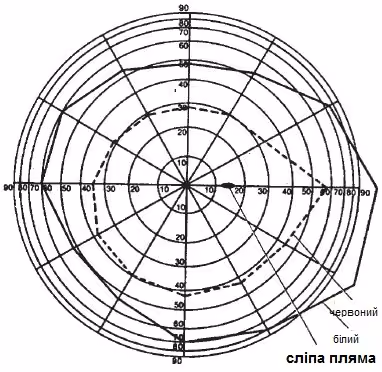

Залежно від нерівномірного розподілу паличок і колбочок у сітківці (у центрі тільки колбочки, на периферії тільки палички, а між ними змішані палички і колбочки), розмір поля зору змінюється залежно від кольору тестового маркера. Поле зору найбільше для білого кольору, за ним ідуть поля зору для синього, червоного і зеленого кольорів (рис. праворуч, сліпа пляма у вигляді чорної плями). Через ніс і щоки поле зору має злегка вдавлену, асиметричну форму. Для білого кольору горизонтальне розширення поля зору становить близько 180°.
Інструкції з техніки безпеки
- До цього експерименту застосовуються загальні інструкції щодо безпечного проведення експериментів під час викладання природничих наук.
Теорія
Область, яку можна бачити нерухомим оком, називається візуальним полем. На відміну від цього, поле зору - це та частина довкілля, яка сприймається очима, коли Ви вільно ними рухаєте без руху голови.
Залежно від нерівномірного розподілу паличок і колбочок сітківки (у центрі перебувають тільки колбочки, на периферії тільки палички, а в перехідній зоні містяться обидва фоторецептори) - розмір поля зору змінюється залежно від кольору досліджуваного об'єкта.
За допомогою периметра визначається розмір поля зору обох очей і положення так званої сліпої плями.
Обладнання
| Позиція | Матеріал | Пункт №. | Кількість |
|---|---|---|---|
| 1 | Периметр, діаметр 60 см | 65984-00 | 1 |
| 2 | Штативний стрижень, нерж. ст., l=500 мм | 02032-00 | 1 |
| 3 | Настільний затискач | 02011-00 | 1 |
| 4 | Подвійна муфта | 02043-00 | 1 |
| 5 | Транспортир зі стрілкою | 08218-00 | 1 |
| 6 | Трубка-стійка із затискачем | 02060-00 | 2 |
| 7 | Основа штатива, демонстраційна | 02007-55 | 1 |
| 8 | Столик на ніжці | 08060-00 | 1 |
Підготовка та виконання роботи
Підготовка - частина 1
Прикріпіть периметр до краю робочого столу за допомогою струбцини, штативного стрижня, затискної стійки і подвійної муфти (прямокутного затискача) так, щоб відкрита частина периметра була повернута в бік вікна (див. рис. 2).
- У подвійну муфту вертикально вкрутіть стрілку-покажчик (не торкаючись тримача периметра) і зафіксуйте її гайкою з накаткою.
- Встановіть на тримач периметра напівкруглу шкалу і відрегулюйте її таким чином, щоб вона розташовувалася точно по горизонталі і надійно фіксувалася фрезерним гвинтом.
- За допомогою затискної стійки прикріпіть столик на ніжці до основи штатива і відрегулюйте його висоту так, щоб око випробовуваного перебувало точно по центру периметра.
- Для перевірки поверніть периметр один раз на 360°. Одночасно разом із периметром має обертатися і напівкругла шкала (периметр при цьому не повинен торкатися столика або підголівника). Після перевірки поверніть периметр у горизонтальне положення.
Виконання роботи - частина 2
- Досліджуваний має розташуватися так, щоб він міг довго утримувати голову на підголівнику, не рухаючись (за необхідності відрегулюйте висоту стільця).
- Внутрішній центр периметра повинен бути зафіксований оком досліджуваного протягом усього експерименту.
- До внутрішньої сторони центру периметра прикріпіть білий маркер для полегшення фокусування ока. Інше око під час експерименту має залишатися закритим.
- Асистент переміщує білі або кольорові маркери через поле зору за допомогою магніту, прикріпленого до зовнішньої сторони периметра.
- Білий маркер повільно переміщується від периферії до центру внутрішньої поверхні периметра доти, доки досліджуваний не почне сприймати тільки його (завжди фіксуючи погляд у центр периметра).
Виконання роботи - Частина 3

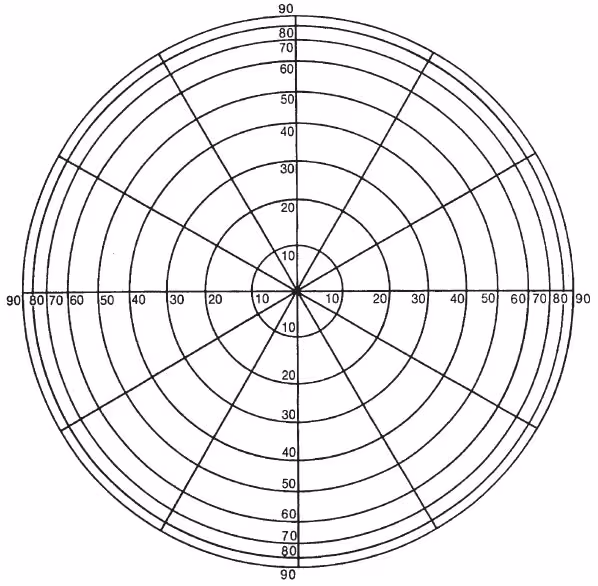

- Зчитайте значення зі шкали на зовнішній поверхні периметра і занесіть у кругову систему координат (рис. праворуч).
- Повторюйте вимірювання з кроком у 30° (зчитується за напівкруглою шкалою) доти, доки не буде повністю відображено поле зору. Потім у такий самий спосіб картується поле зору іншого ока.
- Не повідомляючи досліджуваному, експеримент повторюють з синім, червоним і зеленим маркерами (часто міняйте кольори). Досліджуваний має сказати, коли він бачить тільки колір маркера (враження від безбарвного сіруватого маркера завжди сприймається набагато раніше).
Кругова система координат
Протокол
Завдання 1
Питання
Завдання 2
Питання
Завдання 3
Питання
