Компоненти мікроскопа

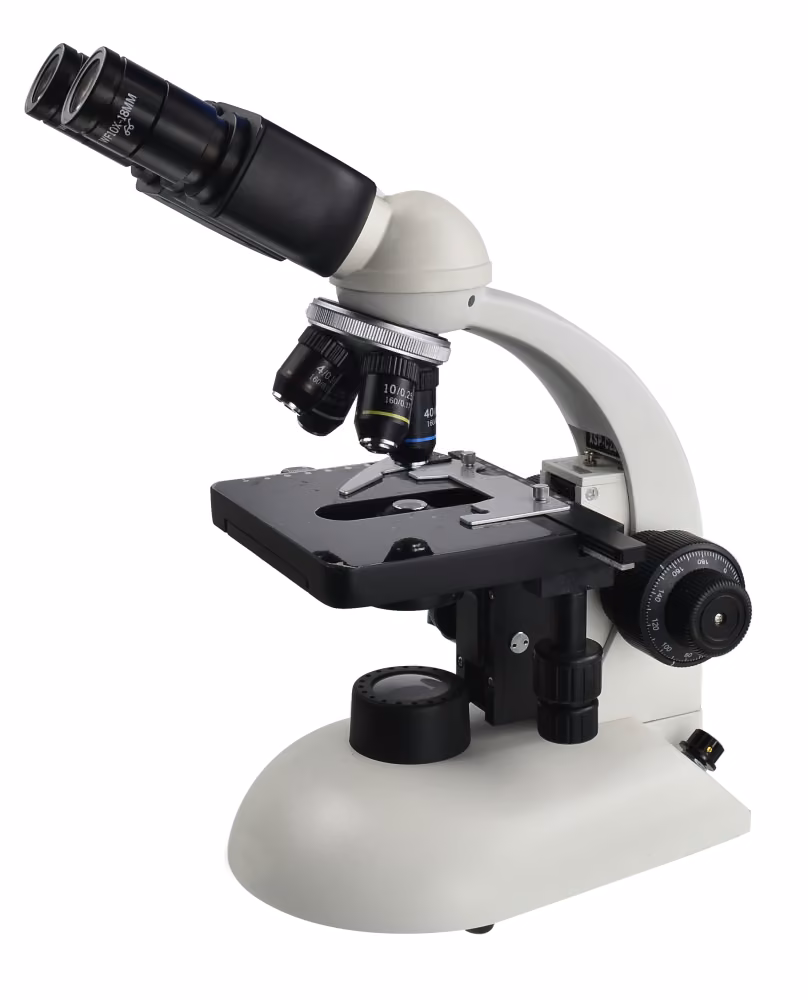

Сучасний мікроскоп

Сотні років тому вчені вже намагалися досліджувати будову організмів за допомогою лінз, які дозволяли збільшувати зображення. Приблизно у XVI та XVII століттях було створено перші мікроскопи, які, завдяки безперервному подальшому розвитку, перетворилися на прилади, доступних нам сьогодні. Нині мікроскопи стали невід'ємною частиною навчання і досліджень. Тому кожен учень повинен мати базове уявлення про роботу та його складові частини мікроскопів.

попередні знання

Перш ніж почати працювати з мікроскопом, учні мають навчитися користуватися лупою. Як об'єкти дослідження підійдуть предмети з безпосереднього оточення учнів, наприклад, тканина або шкіра футляра для олівців, предмети одягу, їхня власна шкіра. Для учнів відкриваються нові методи дослідження, і вони вчаться регулювати відстань між об'єктивом (лінзою) і об'єктом, щоб отримати чітке збільшене зображення.

Принцип

Учні повинні від самого початку акуратно і дбайливо поводитися з мікроскопом. Тому необхідно ґрунтовно вивчити складові частини мікроскопа. Різноманітні методи мікроскопії слід опановувати учням поступово під час виконання численних експериментів у різних предметних галузях.

Мета навчання

Учні знайомляться зі складовими частинами мікроскопа та визначають їхнє значення. Після цього слід підготувати мікроскоп і використати його в ігровій формі (переміщуючи предметний столик для зразків вгору і вниз, щоб відчути, як фокусувати зразки).

Завдання

1. Позначення складових частин мікроскопа
2. Підготовка мікроскопа до використання
3. Переміщення препарату

Якщо це можливо, мікроскопи повинні бути розміщені на візках. Це забезпечує можливість швидкого доступу до них учнів. Доцільно зробити маркування (номер) на мікроскопах і закріпити за кожним із них супровідні зошити, у яких користувачі записуватимуть інформацію про справний стан мікроскопа в момент його передачі. Це дасть вчителю можливість контролювати наявність пошкоджень.

Старовинний мікроскоп

Перед тим, як правильно почати роботу з цим цінним оптичним приладом, необхідно познайомитися зі складовими частинами мікроскопа і визначити їхнє значення.

За допомогою лупи можна побачити маленькі цікаві об'єкти та живі організми, збільшені у декілька разів. Скляна лінза лупи показує об'єкт, збільшений до 15 разів.

Ви можете досягти більшого збільшення за допомогою світлового мікроскопа (від 40x до 400x), оскільки він являє собою цілу систему лінз. Однак при цьому можна досліджувати лише дуже тонкі та прозорі об'єкти, через які світло може проникати знизу.

1. Позначення складових частин мікроскопа
2. Підготовка мікроскопа до використання
3. Переміщення препарату

Назвіть складові частини мікроскопа

(1) Позначення складових частин мікроскопа.

Під час транспортування можна легко пошкодити мікроскоп, бо це дуже чутливий прилад. Тому спочатку подивіться на рисунок, а потім покажіть своєму сусідові по парті штатив і тубус. У тубусі знаходяться чутливі лінзи (окуляри), які можуть випасти. Мікроскоп завжди має перебувати у вертикальному положенні, і встановлюватися на штатив.

Назвіть складові частини мікроскопа в завданні, перемістивши їхні назви в потрібне положення.

Простежте за світлом

(2) Підготовка мікроскопа до використання

Тепер необхідно запам'ятати технічні терміни, щоб швидше приступити до роботи. Якщо працювати удвох, то можна швидше вивчити всі терміни.

Простежте за світлом:Лампа або дзеркало просвічує знизу через об'єкт. Об'єкт поміщається на подовженій скляній пластинці (предметне скло) на предметний столик мікроскопа. Лінзи, розташовані близько до об'єкта, називаються об'єктивами. На голівці, що обертається (револьверній голівці), розташовані кілька об'єктивів. Світло проникає через оптичну систему з різними лінзами та дзеркалами і потрапляє в окуляр. Тому в окулярі лінзи розташовані близько до ока (лат. oculus = око).

Грубе і точне регулювання

(3) Переміщення препарату

Для першої вправи Вам знадобиться трохи переробленого паперу (рваного, волокнистого). Покладіть його на предметне скло і виберіть найкоротший об'єктив із найменшим збільшенням (4x). Він має найменше збільшення. Тепер подивіться в окуляр і перемістіть предметний столик зі зразком вгору і вниз за допомогою гвинта грубого фокусування (макрометричного гвинта). За допомогою гвинта тонкого фокусування (мікрометричного гвинта) Ви можете точно визначити відстань між об'єктивом і об'єктом. Слідкуйте за тим, щоб об'єктив ніколи не торкався предметного скла.
