Загальна інформація
Застосування

Схема досліду
Коли монохроматичне світло потрапляє на вузьку щілину, за нею на екрані з'являється інтерференційна картина з максимумами та мінімумами інтенсивності.
За їхнім розташуванням при відомій довжині хвилі можна визначити ширину щілини.
Інша інформація для вчителів (1/2)
Попередні знання

Для розуміння цього досліду учні вже мають бути обізнані з хвильовою поведінкою світла. Для унаочнення може стати в пригоді попередній показ інтерференції хвиль на воді.
Принцип

Промінь лазера світить крізь діафрагму з одинарними щілинами і створює інтерференційну картину на екрані, розташованому за нею.
За інтерференційною картиною можна зчитати мінімуми та максимуми інтенсивності, а при відомій довжині хвилі - визначити й початкову ширину щілини.
Інша інформація для вчителів (2/2)
Навчальна мета

Якщо розглянути інтерференційну картину однієї щілини, видно, що максимуми та мінімуми розташовані на однакових відстанях один від одного.
До того ж центральний максимум інтенсивності вдвічі ширший за решту максимумів. Якщо порівняти між собою інтерференційні картини різних щілин, помітно, що зі зменшенням ширини щілини відстані між максимумами та мінімумами зростають.
Завдання

- Спостереження інтерференційних картин на екрані.
- Позначення розташування максимумів і мінімумів на екрані.
- Визначення ширини однієї щілини.
Правила безпеки

Обов'язково треба стежити за тим, щоб ніхто не дивився прямо в промінь лазера.
Для цього досліду діють загальні правила безпечного експериментування на уроках природничих наук.
Теорія (1/3)

Якщо промінь лазера падає на щілину завширшки , то в області щілини промінь можна умовно розкласти, як показано ліворуч, на два однакові часткові пучки.
Якщо після дифракції на кут різниця ходу між крайнім і середнім променями становить ціле кратне , то вони інтерферують деструктивно. Така сама різниця ходу існує й між кожним променем однієї половини щілини та відповідним променем другої половини щілини.
Теорія (2/3)
Отже, темрява в інтерференційній картині виникає завжди, коли для справджується співвідношення:
Якщо - відстань між щілиною та достатньо віддаленим приймальним екраном , а - відстань -го мінімуму від центра, то: $

Теорія (3/3)
Із (1) і (2) для випливає:
Максимуми яскравості виникають для кутів
Відповідно для справджується

Обладнання
| Позиція | Обладнання | Артикул | Кількість |
|---|---|---|---|
| 1 | Оптична лава, l = 1000 мм | 08370-00 | 1 |
| 2 | Ковзна опора для оптичної лави | 09822-00 | 3 |
| 3 | Тримач пластин для 3 об'єктів | 09830-00 | 1 |
| 4 | Діафрагма з 3 одинарними щілинами | 08522-00 | 1 |
| 5 | Екран, металевий, 300 мм x 300 мм | 08062-00 | 1 |
| 6 | Циліндрична опора expert | 02004-00 | 1 |
| 7 | Рулетка, l=2 м | 09936-00 | 1 |
| 8 | Діодний лазер, 1 мВт, 635 нм (червоний), з коротким стрижнем | 08761-99 | 1 |
Додаткове обладнання
| Позиція | Обладнання | Кількість |
|---|---|---|
| 1 | Клейка стрічка | 1 |
| 2 | білий аркуш паперу | 1 |
Складання та виконання
Складання і виконання
Складання

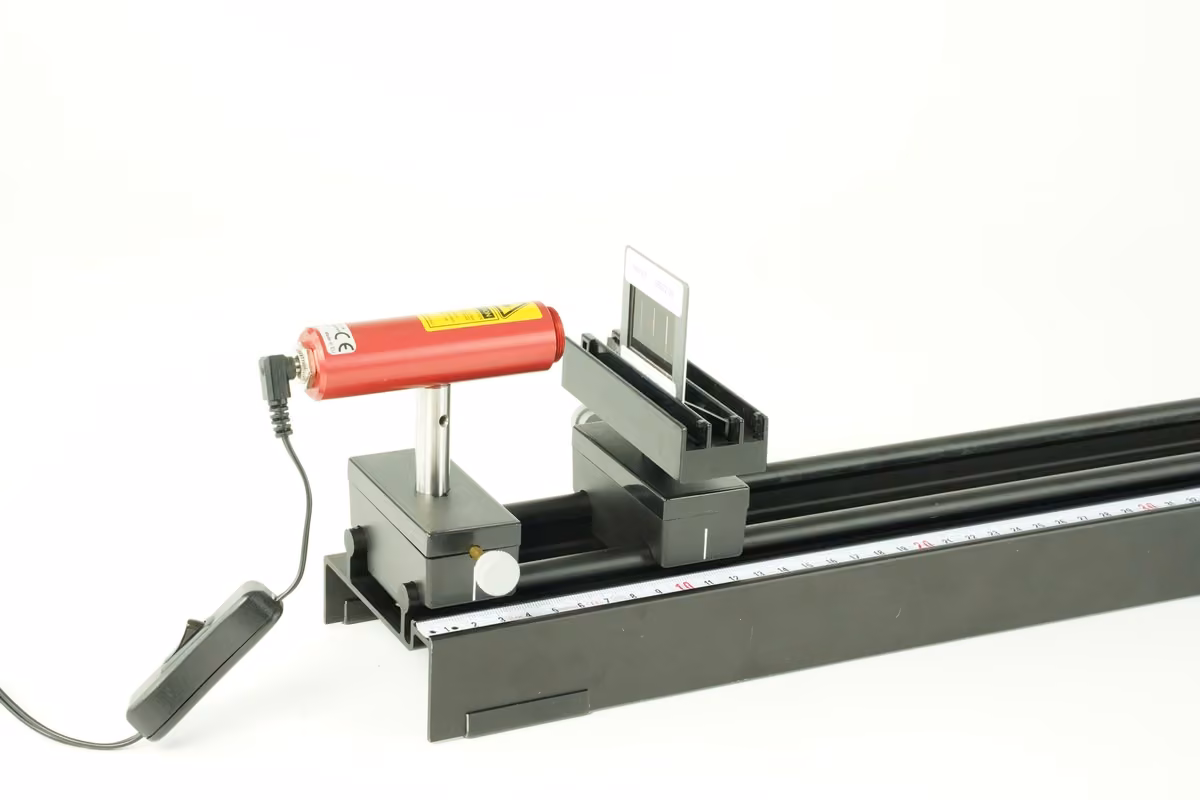

Установку досліду складають так, як показано на рис. 1.
Позначки ковзних опор, на яких закріплено складники, мають на оптичній лаві такі положення.
- Ковзна опора з діодним лазером на
- Ковзна опора з тримачем пластин і вставленою діафрагмою зі щілинами на
Циліндрична опора з екраном міститься на відстані від щілинної діафрагми.

Рис. 1
Виконання
На екрані, нормаль до поверхні якого спрямована вздовж оптичної осі, клейкою стрічкою закріплюють аркуш друкарського паперу. Діафрагму зі щілинами пересувають у тримачі пластин так, щоб щоразу одна щілина повністю просвічувалася лазерним світлом.
Водорозчинним фломастером треба позначити положення максимумів і мінімумів кількох порядків дифракції. Відстань між щілинною діафрагмою та екраном визначають мірною стрічкою. Лінійкою з точністю до визначають відстані різних максимумів і мінімумів інтенсивності.


Опрацювання результатів
Опрацювання результатів (1/4)
| 1 | 20,5 |
| 2 | 40,0 |
| 3 | 60,0 |
| 4 | 80,0 |
| 5 | 99,0 |
| 1 | 30,5 |
| 2 | 49,5 |
| 3 | 70,0 |
| 4 | 89,5 |
| 5 | 111,0 |
Якщо розглянути інтерференційну картину однієї щілини, видно, що максимуми та мінімуми розташовані на однакових відстанях один від одного.
До того ж центральний максимум інтенсивності вдвічі ширший за решту максимумів. Якщо порівняти між собою інтерференційні картини різних щілин, помітно, що зі зменшенням ширини щілини відстані між максимумами та мінімумами зростають (рис.2).


Рис. 2
Опрацювання результатів (2/4)
Для щілини завширшки для прикладу було виміряно наведені в таблиці значення відстаней та і за (3) та (5) обчислено відповідне значення ширини щілини. Для довжини хвилі з паспорта діодного лазера взято значення .
З окремих значень дістаємо середнє значення ширини щілини:
. Неточністю на при розгляді похибок можна знехтувати.
Обчислені результати за прикладовими даними:
| 1 | 0,199 |
| 2 | 0,204 |
| 3 | 0,204 |
| 4 | 0,204 |
| 5 | 0,206 |
| 1 | 0,200 |
| 2 | 0,206 |
| 3 | 0,204 |
| 4 | 0,205 |
| 5 | 0,202 |
(Таблиця: r = 3205 мм, щілина b = 0,2 мм)
Опрацювання результатів (3/4)
Питання
Питання
Питання
Питання
Опрацювання результатів (4/4)
Питання
