Загальна інформація

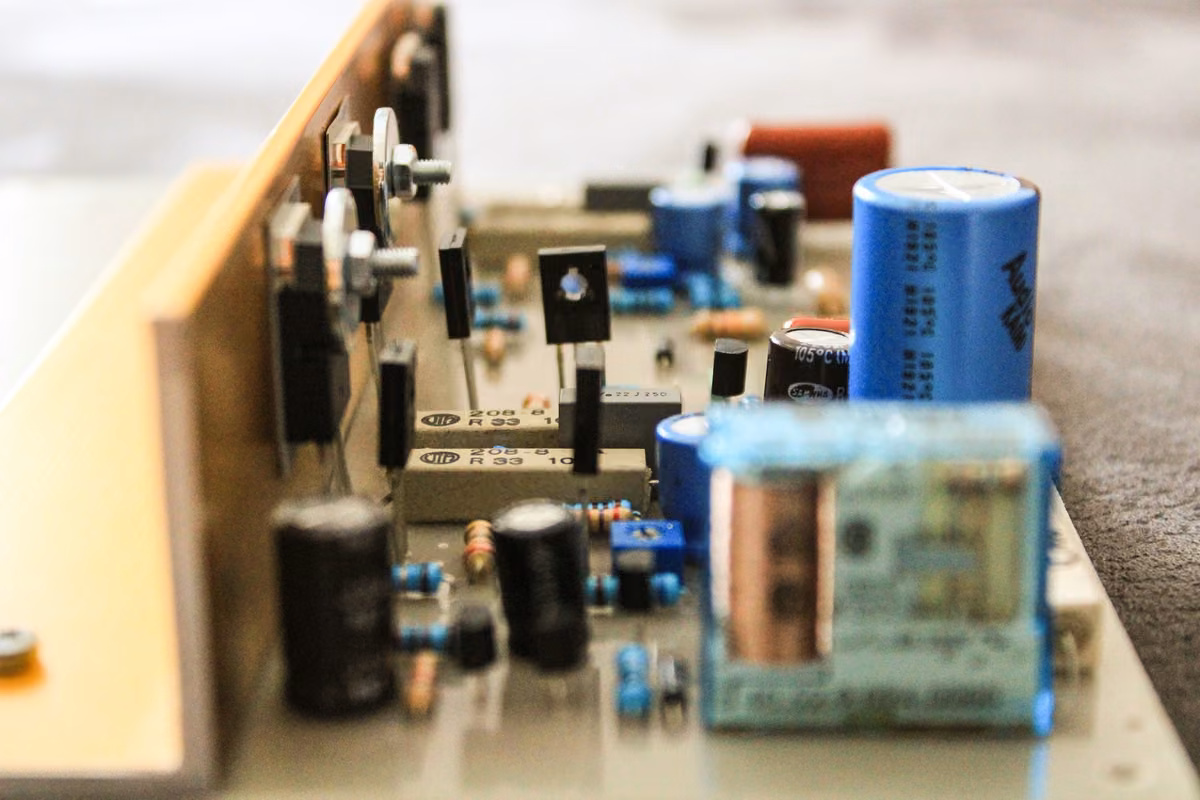

Застосування
Транзистори можна знайти майже в кожному електроприладі. Насамперед у телефонах, комп'ютерах, телевізорах, радіоприймачах і багатьох інших пристроях.
Інша інформація (1/2)
Попередні знання
Треба знати, як в електричному колі вимірюють дві величини - силу струму й напругу.
Принцип
На простому електричному колі демонструють, як діє підсилення напруги за допомогою транзистора.
Інша інформація (2/2)
Навчальна мета
Після виконання досліду учні мають розуміти, для чого застосовують транзистор і як він працює.
Завдання
Змінну напругу, індуковану в котушці магнітом, треба підсилити транзистором так, щоб її можна було виявити за допомогою лампи розжарювання.
Правила безпеки
Для цього досліду діють загальні правила безпечного експериментування на уроках природничих наук.
Обладнання
| Позиція | Обладнання | Артикул | Кількість |
|---|---|---|---|
| 1 | Магнітна демонстраційна дошка PHYWE зі штативом, демо з фізики | 02150-00 | 1 |
| 2 | З'єднувальний, прямий, модуль DB | 09401-01 | 5 |
| 3 | З'єднувальний, кутовий, модуль DB | 09401-02 | 4 |
| 4 | З'єднувальний, Т-подібний, модуль DB | 09401-03 | 2 |
| 5 | З'єднувальний, розімкнутий, модуль DB | 09401-04 | 1 |
| 6 | Патрон для лампи розжарювання E10, модуль DB | 09404-00 | 2 |
| 7 | Опір 10 кОм, модуль DB | 09415-10 | 1 |
| 8 | Потенціометр 10 кОм, модуль DB | 09425-10 | 1 |
| 9 | Транзистор NPN (BC337), модуль DB | 09456-00 | 1 |
| 10 | Котушка 1600 витків, модуль DB | 09472-02 | 1 |
| 11 | Магніт, стрижневий, d = 18 мм, l = 70 мм, полюси кольорові | 06318-00 | 1 |
| 12 | З'єднувальний провід, 32 А, 1000 мм, червоний, експериментальний кабель, штекер 4 мм | 07363-01 | 1 |
| 13 | З'єднувальний провід, 32 А, 1000 мм, синій, експериментальний кабель, штекер 4 мм | 07363-04 | 1 |
| 14 | PHYWE Блок живлення, універсальний, аналоговий дисплей DC: 18 В, 5 А / AC: 15 В, 5 А | 13503-93 | 1 |
| 15 | Електричні символи для демонстраційної дошки, 12 шт. | 02154-03 | 1 |
| 16 | Лампи розжарювання 4 В/ 0,04 A, E10, 10 шт. | 06154-03 | 1 |
| 17 | Струбцина | 02014-00 | 2 |
Складання та виконання
Складання (1/2)
Складання
Рисунок 1
Збери дослідну установку відповідно до рисунка 1.
Встанови на блоці живлення постійну напругу і увімкни блок живлення.
Виконання (1/3)
Виконання
Налаштуй потенціометр так, щоб лампа розжарювання в колекторному колі світилася слабко.
Рухай магніт перед отвором котушки і спостерігай при цьому за обома лампами розжарювання; зверни особливу увагу на співвідношення між напрямком руху і зміною яскравості.
Переверни магніт і рухай його перед отвором котушки протилежним полюсом. Зверни увагу на змінену поведінку лампи розжарювання.
Спостереження та опрацювання результатів
Спостереження
Під час руху магніту перед отвором котушки лампа розжарювання в колі бази лишається темною. Лампа розжарювання в колекторному колі змінює свою яскравість у ритмі руху магніту.
Якщо магніт рухати перед котушкою протилежним полюсом, то напрямок зміни яскравості лампи розжарювання теж змінюється на протилежний.
Опрацювання результатів
Напруги індукції, створеної в котушці рухом магніту, не досить, щоб змусити світитися лампу розжарювання в колі бази. Транзистор підсилює напругу індукції так, що її можна виявити за лампою розжарювання в колекторному колі. За допомогою транзистора можна підсилювати малі змінні напруги.
Напрямок зміни струму в колекторному колі залежить як від напрямку руху магніту, так і від напрямку магнітного поля.
