P1401300

Мостовий випрямляч

Номер PHYWE
P1401300
Складність
Складний
Підготовка
10 хв
Виконання
10 хв
Предмет
Фізика
Зміст матеріалу
  1. Загальна інформація
  2. Складання та виконання
  3. Спостереження та опрацювання результатів

Загальна інформація

Застосування

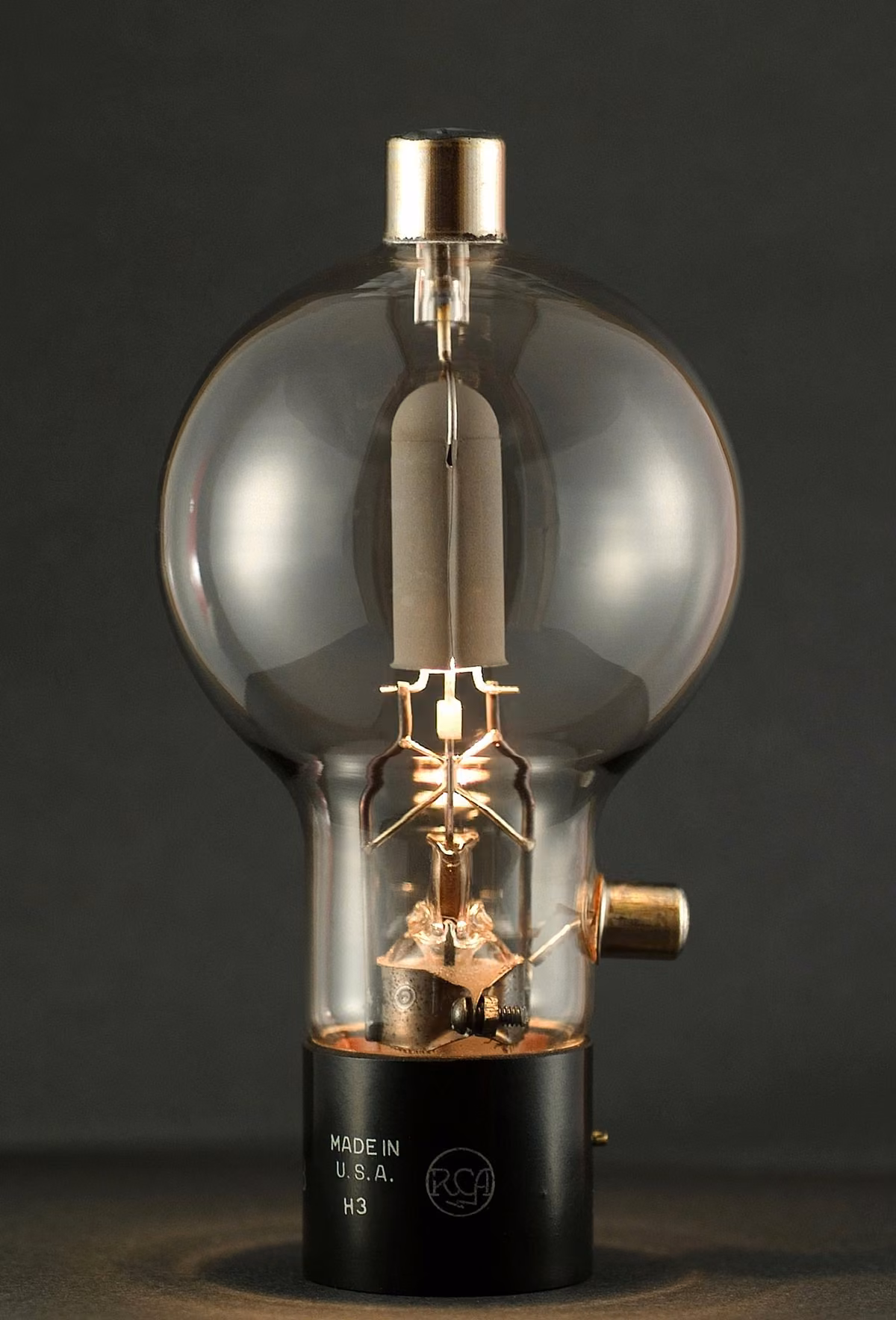

Застосування

Основні застосування - це, наприклад, зарядні пристрої для акумуляторів, вхідні випрямлячі для невеликих двигунів, джерела живлення та випрямлячі для керування двигунами постійного струму з природним або примусовим повітряним охолодженням.

Інша інформація (1/2)

Попередні знання

Інша інформація, ілюстрація 1 з 2

Треба знати, як в електричному колі вимірюють дві величини - силу струму й напругу.

Принцип

Інша інформація, ілюстрація 2 з 2

На простому електричному колі демонструють принцип дії мостового випрямляча.

Інша інформація (2/2)

Навчальна мета

Інша інформація, ілюстрація 1 з 2

Після виконання досліду учні мають уміти правильно відтворити застосування і принцип дії мостового випрямляча.

Завдання

Інша інформація, ілюстрація 2 з 2

За допомогою мостового випрямляча у виконанні зі світлодіодами треба продемонструвати, що струм у зовнішньому колі мостового випрямляча тече в незмінному напрямі незалежно від полярності прикладеної напруги.

Правила безпеки

Для цього досліду діють загальні правила безпечного експериментування на уроках природничих наук.

Обладнання

ПозиціяОбладнанняАртикулКількість
1Магнітна демонстраційна дошка PHYWE зі штативом, демо з фізики02150-001
2З'єднувальний, прямий, модуль DB09401-012
3З'єднувальний, кутовий, модуль DB09401-026
4З'єднувальний, розімкнутий, модуль DB09401-042
5Перехрестя провідників, ізольоване, модуль DB09401-051
6З'єднувальний, з роз'ємом, модуль DB09401-102
7З'єднувальний, прямий з роз'ємом, модуль DB09401-111
8Перемикач, модуль DB09402-022
9Світлодіод, червоний, модуль DB09454-001
10Мостовий випрямляч зі світлодіодами, модуль DB09455-011
11Опір 50 Ом, модуль DB09412-501
12Тримач із затискачем для демонстраційної дошки02164-001
13Муфта на магнітному тримачі02151-011
14Двигун, 2 В, пост. струм11031-001
15Секторний диск для двигуна 2 В11031-011
16З'єднувальний провідник, 500 мм, червоний07361-012
17З'єднувальний провідник, 500 мм, синій07361-041
18З'єднувальний провід, 32 А, 1000 мм, червоний, експериментальний кабель, штекер 4 мм07363-012
19З'єднувальний провід, 32 А, 1000 мм, синій, експериментальний кабель, штекер 4 мм07363-042
20PHYWE Блок живлення, універсальний, аналоговий дисплей DC: 18 В, 5 А / AC: 15 В, 5 А13503-931
21Демонстраційний універсальний вимірювальний прилад, ADM313840-001
22PHYWE Функціональний генератор, USB13654-991
23Електричні символи для демонстраційної дошки, 12 шт.02154-031
24Струбцина02014-002

Складання та виконання

Складання (1/2)

Складання

Рисунок 1

1. Дослід:

  • Склади дослід відповідно до рисунка 1.

  • Закріпи двигун на демонстраційній дошці за допомогою муфти на магнітному тримачі.

  • Насади секторний диск на вісь двигуна.

Виконання (1/3)

Виконання (1/2)

  • Установи на блоці живлення напругу щонайменше В-. Обери діапазон вимірювання мА-.

  • Перемкни обидва перемикачі так, щоб щоразу утворювалися з'єднання з протилежними полюсами джерела струму.

  • Спостерігай за світлодіодами, відхиленням стрілки амперметра і напрямом обертання двигуна.

  • Запиши спостереження (1).

Виконання

Виконання (2/3)

Виконання
  • Познач на рис. 2a і 2b ті світлодіоди мостового випрямляча, які світяться за обох полярностей джерела струму.

Складання (2/2)

Складання

Рисунок 3

2. Дослід:

  • Зміни складання досліду відповідно до рис. 3; для цього заміни обидва перемикачі на модулі з роз'ємом.

Виконання (3/3)

  • Приєднай функціональний генератор; Увага! Перемкни на діапазон частот від Гц до Гц і повільно підвищуй напругу, доки двигун не почне обертатися.

  • Повільно підвищуй частоту, починаючи від 1 Гц, і спостерігай за світлодіодами та двигуном (2).

Виконання

Спостереження та опрацювання результатів

Спостереження

  1. Якщо вивід A мостового випрямляча приєднати до плюсового полюса, а вивід B - до мінусового полюса джерела струму, то світяться світлодіоди 1 (символ ) і 3 мостового випрямляча. Якщо виводи приєднати до протилежних полюсів джерела струму, то світяться світлодіоди 2 і 4 мостового випрямляча. Світлодіод у зовнішньому колі світиться за обох полярностей джерела струму, двигун обертається в тому самому напрямі, а вимірювальний прилад відхиляється лише в один бік.

  2. За малої частоти змінної напруги функціонального генератора видно, що струм тече по черзі через два світлодіоди мостового випрямляча. Світлодіод у зовнішньому колі світиться вдвічі частіше, ніж світлодіод мостового випрямляча, двигун обертається в тому самому напрямі, а вимірювальний прилад відхиляється лише в один бік. Якщо підвищувати частоту функціонального генератора, то світлодіоди мерехтять дедалі швидше, аж поки не виникає враження неперервного світіння.

Опрацювання результатів

За допомогою мостового випрямляча змінний струм можна перетворити на (пульсівний) постійний. Завдяки цьому електричні прилади, які працюють лише від постійного струму, можна приєднувати до джерела змінного струму.

Мостову схему з чотирьох випрямлячів називають схемою Гретца.

Опрацювання результатів
