Загальна інформація
Застосування

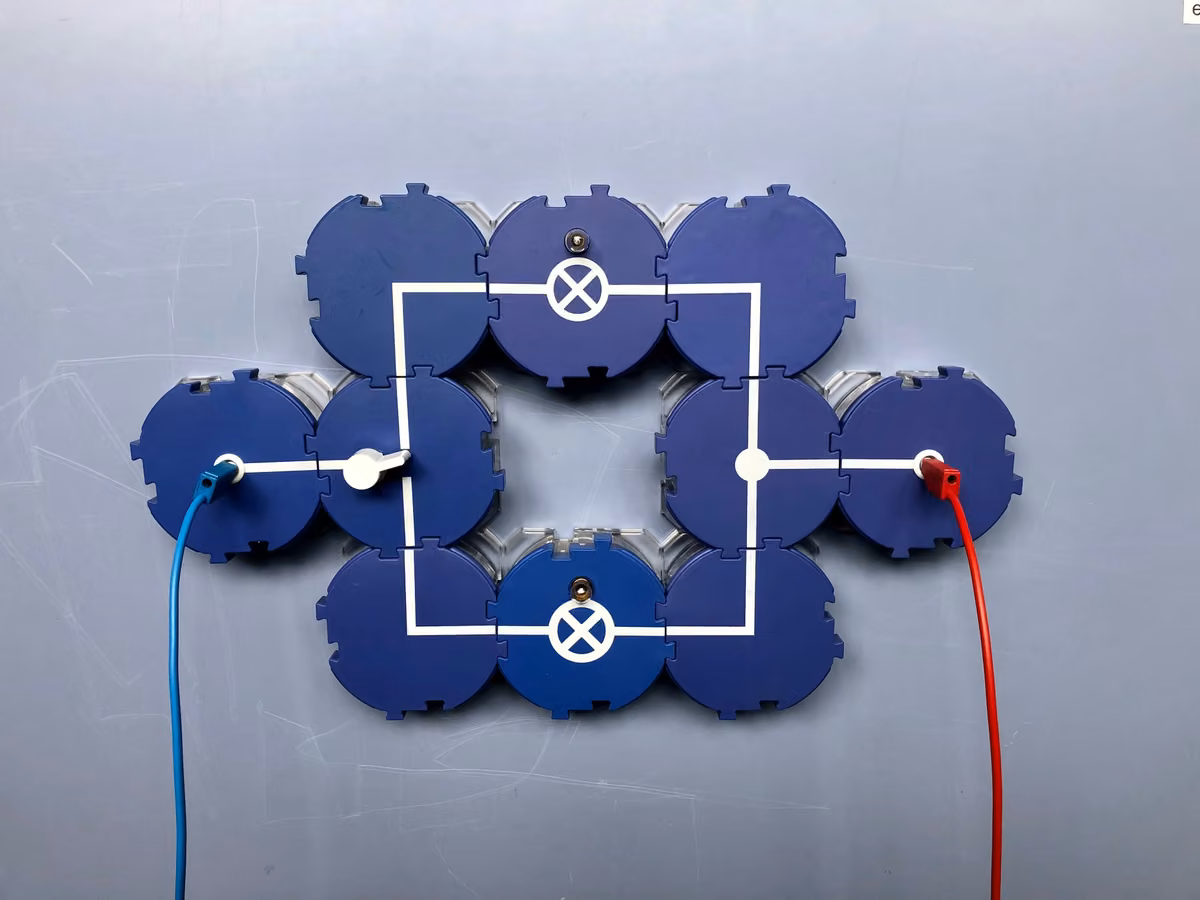

Схема досліду: перемикач
Перемикач слугує для того, щоб у межах електричного кола перемикатися між електричними приладами. За допомогою двох перемикачів і трьох провідників можна реалізувати прохідну схему.
Прохідна схема дає змогу, наприклад, керувати світлом із двох різних вимикачів. Це найчастіше застосовують у приміщеннях із кількома входами.
Перемикачі в прохідній схемі відповідно називають прохідними вимикачами.
Інша інформація (1/2)
Попередні знання
Учні мають бути обізнані з принципом дії простого електричного кола.
Принцип
За допомогою перемикача можна в межах електричного кола перемкнутися з одного електричного приладу на інший. За допомогою двох перемикачів і трьох провідників (один із них іде через джерело струму) можна замикати й розмикати коло з двох місць у довільному порядку. Така схема називається прохідною схемою.
Інша інформація (2/2)
Навчальна мета
Учні мають навчитися перемикатися за допомогою перемикача між електричними приладами в електричному колі та зрозуміти, чим перемикач відрізняється від прохідного вимикача.
Завдання
Цей дослід складається з двох частин. У першій частині демонструють принцип дії перемикача, а в другій - прохідного вимикача.
Правила безпеки
Для цього досліду діють загальні правила безпечного експериментування на уроках природничих наук.
Теорія
Перемикачем називають вимикач, який розмикає одне електричне коло й водночас замикає інше. Якщо в кожному колі є електричний споживач, наприклад лампа, то за світінням лампи видно, що замкненим завжди є лише одне коло.
За допомогою двох перемикачів і трьох провідників можна реалізувати прохідну схему. Її застосовують, наприклад, щоб у коридорі вмикати світло на одному кінці й вимикати на іншому. Перемикач у прохідній схемі відповідно називають прохідним вимикачем. Функцію прохідного вимикача реалізують контактні елементи, які змінюють своє положення між трьома контактами або двома парами контактів. Це означає, що прохідний вимикач у кожному положенні утворює контакт. Спільний середній вивід (COM; common) з'єднується або в стані спокою з виводом NC (normally closed), або в іншому положенні з NO (normally open).
Обладнання
Складання та виконання
Складання
Спочатку склади дослід відповідно до схеми ліворуч.
блок живлення встановлено на і вимкнено.
Експериментальна установка 1
Виконання
Увімкни блок живлення та встанови напругу, що дорівнює номінальній напрузі ламп розжарювання; спостерігай за лампами розжарювання.
Кілька разів перемкни перемикач, спостерігаючи при цьому за лампами розжарювання.
Вимкни блок живлення й перебудуй дослід відповідно до рисунка праворуч.
Увімкни блок живлення й по черзі в довільному порядку перемикай перемикачі; спостерігай за лампою розжарювання.
Наприкінці вимкни блок живлення.
Експериментальна установка 2
Опрацювання результатів (1/3)
Заповни пропуски на основі спостережень: Коли коло замкнене, ____. Під час перемикання перемикача ____. В останній частині досліду кожним із двох ____ можна вмикати й вимикати лампу розжарювання. Така схема називається ____, а вимикачі відповідно називають ____.
Опрацювання результатів (2/3)
Питання
Питання
Опрацювання результатів (3/3)

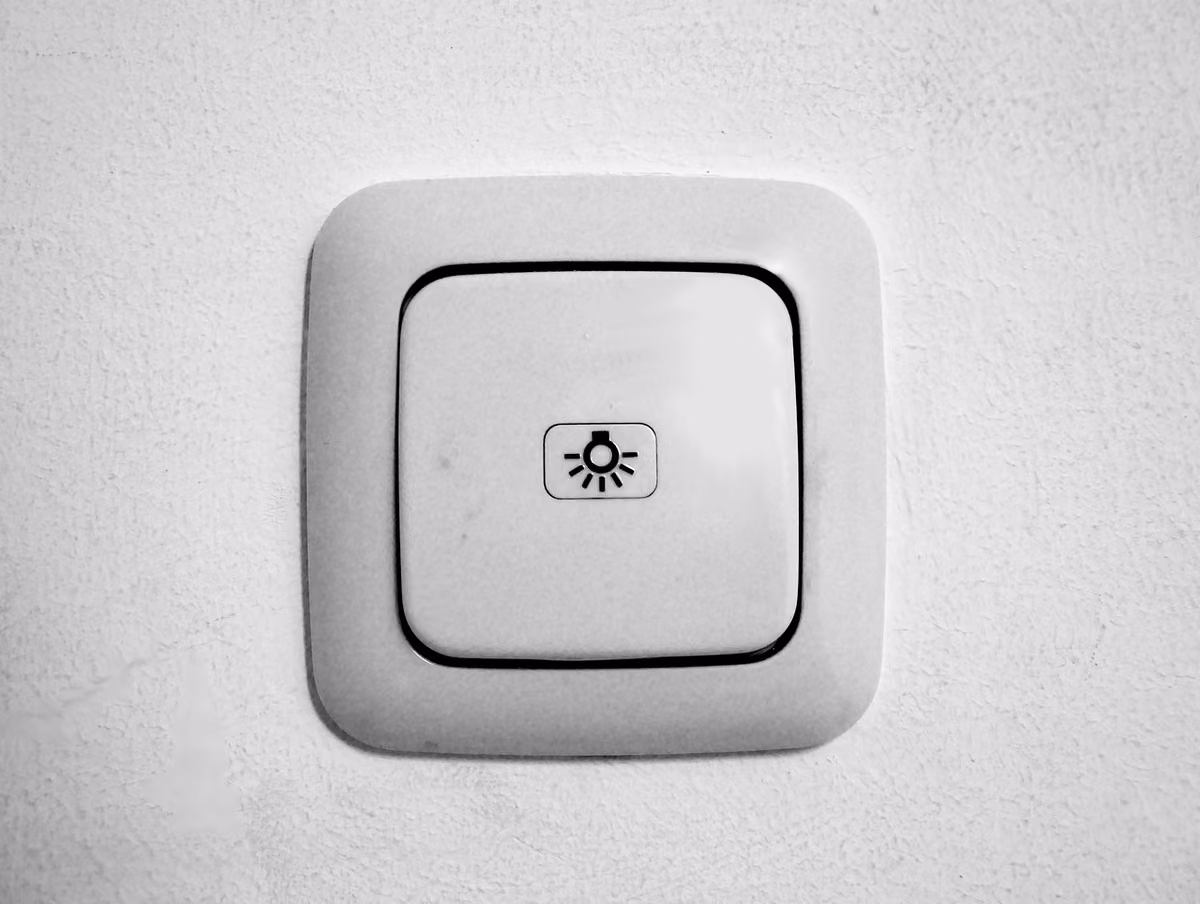

Зображення вимикача світла
Питання
