Загальна інформація
Застосування
Схема досліду
Приладом для вимірювання струму можна виміряти силу електричного струму. При цьому принципово важливо розуміти, як цей прилад треба вмикати.
У побуті прилад для вимірювання струму називають також амперметром, бо вимірювану величину подають у кратних одиниці ампер.
Є й такі вимірювальні прилади, які можуть вимірювати і напругу, і силу струму. Їх називають мультиметрами.
Інша інформація (1/2)
Попередні знання
Учні мають бути обізнані з визначеннями понять "струм" і "напруга", а також уміти зібрати просте електричне коло.
Принцип
Амперметром можна виміряти силу електричного струму (в або ). Для цього вимірювальний прилад треба ввімкнути в електричне коло, тобто послідовно з електричним приладом. При цьому байдуже, у якому місці вимірюють силу струму, бо вона однакова всюди в колі.
Інша інформація (2/2)
Навчальна мета
Учнів слід ознайомити з амперметром. Особливу увагу при цьому треба звернути на правильне користування ним і на його ввімкнення в електричне коло.
Завдання
Спершу слід зібрати просте електричне коло, а потім виконати амперметром різні вимірювання.
Правила безпеки
Для цього досліду діють загальні правила безпечного експериментування на уроках природничих наук.
Теорія
У цьому досліді знову використовують просте електричне коло, щоб продемонструвати принцип роботи амперметра.
За допомогою амперметра вимірюють силу струму в електричному колі. Якщо при вимірюванні напруги прилад вмикають паралельно до елемента, то амперметр вмикають послідовно. У простому електричному колі не має значення, у якому місці вбудовано амперметр, бо сила струму в усьому колі однакова.
Щоб правильно виміряти силу струму , треба стежити і за полярністю, і за відповідним налаштуванням діапазону вимірювання амперметра. Як підказку щодо відповідності кольорів для полюсів радимо запам'ятати пару слів червоний – плюс.
Сила електричного струму - це міра кількості вільних електронів, які за одиницю часу проходять через (довільний) поперечний переріз провідника. Струм у колі постійного струму завжди тече в одному напрямку (умовно: від плюса до мінуса), і напрямок струму визначає напрямок відхилення стрілки.
Обладнання
Складання та виконання
Складання
Збери установку за рисунком ліворуч.
Вимикач спочатку розімкнений, а лампа розжарювання вкручена в патрон; вибери діапазон вимірювання .
Схема досліду
Виконання (1/2)
Установи блок живлення на і ввімкни його.
Замкни вимикач і повільно підвищ напругу на блоці живлення до ; при цьому спостерігай за лампою розжарювання і вимірювальним приладом.
Виміряй силу струму , яка досягається при робочій напрузі ; запиши результат вимірювання.
Розімкни вимикач; поміняй місцями з'єднувальний модуль із розривом, у якому закінчуються з'єднувальні проводи до вимірювального приладу, з модулем, позначеним на рисунку експериментальної установки; при цьому стеж за правильною полярністю; замкни й розімкни вимикач, при цьому спостерігай за лампою і вимірювальним приладом.

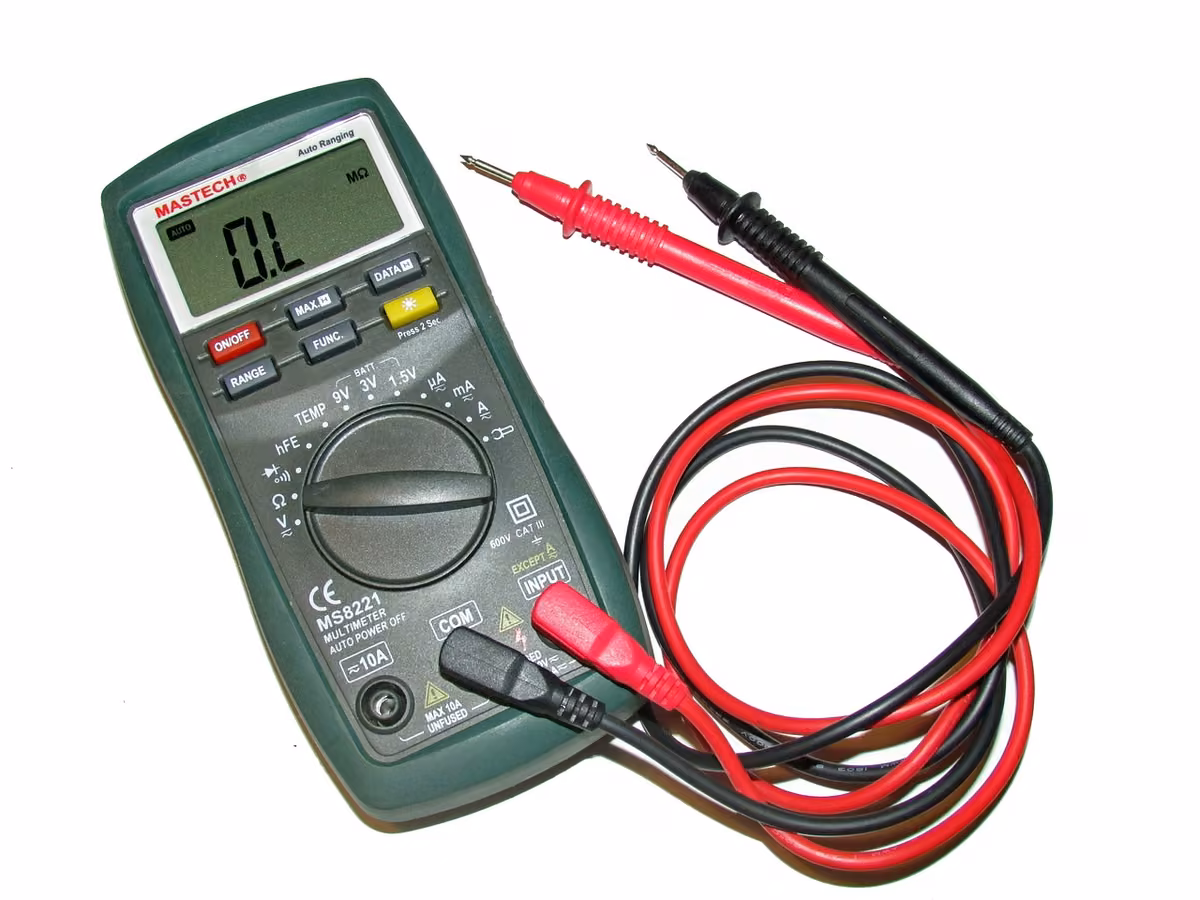

Приклад зображення мультиметра
Виконання (2/2)
Вибери діапазон вимірювання і заміни лампу розжарювання на лампу розжарювання .
Замкни електричне коло, підвищ напругу на блоці живлення до , зчитай силу струму і запиши результат вимірювання.
Вибери діапазон вимірювання , ще раз виміряй силу струму і запиши результат вимірювання.
При розімкненому вимикачі знову вибери діапазон вимірювання , поміняй місцями під'єднання на вимірювальному приладі й замкни вимикач; спостерігай за лампою і вимірювальним приладом.
Опрацювання результатів (1/3)
Доповни текст на підставі спостережень під час виконання досліду: Зі зростанням сили струму лампа розжарювання світиться ____. Сила струму і яскравість лампи ____, коли вимірювальний прилад було ввімкнено в іншому місці електричного кола. Лампа розжарювання світиться ____, але стрілка амперметра відхиляється ____; силу струму I виміряти не вдається.
Опрацювання результатів (2/3)
Питання
Опрацювання результатів (3/3)
Питання
Питання
