Аварійне живлення з Cobra SMARTsense Code

Схема досліду

У цьому досліді досліджують принцип аварійного живлення. При цьому лампу живить основне джерело струму, а датчик стежить за проходженням струму. У разі зникнення струму відбувається автоматичне перемикання на акумуляторний блок живлення.

Такі системи аварійного живлення застосовують у критичних сферах, як-от лікарні чи центри обробки даних, щоб забезпечити безперебійне живлення.

Попередні знання

Учні мають володіти базовими знаннями про електричні кола, зокрема про послідовні й паралельні з'єднання. Крім того, корисні базові знання про датчики та їхню роботу, а також початкові навички програмування.

Принцип

За проходженням струму стежить датчик. Якщо струм спадає нижче певного значення, програмований керівний пристрій автоматично вмикає реле, яке перемикає на альтернативне джерело струму, щоб забезпечити живлення. Щойно основне джерело знову активне, керівний пристрій розмикає коло акумуляторного блока живлення.

Навчальна мета

Учні ознайомлюються з принципом дії аварійного живлення й розуміють, як датчики та програмовані керівні пристрої застосовують для автоматизованого керування електричним колом. Вони набувають практичних навичок складання електричних схем і програмування простих алгоритмів керування.

Завдання

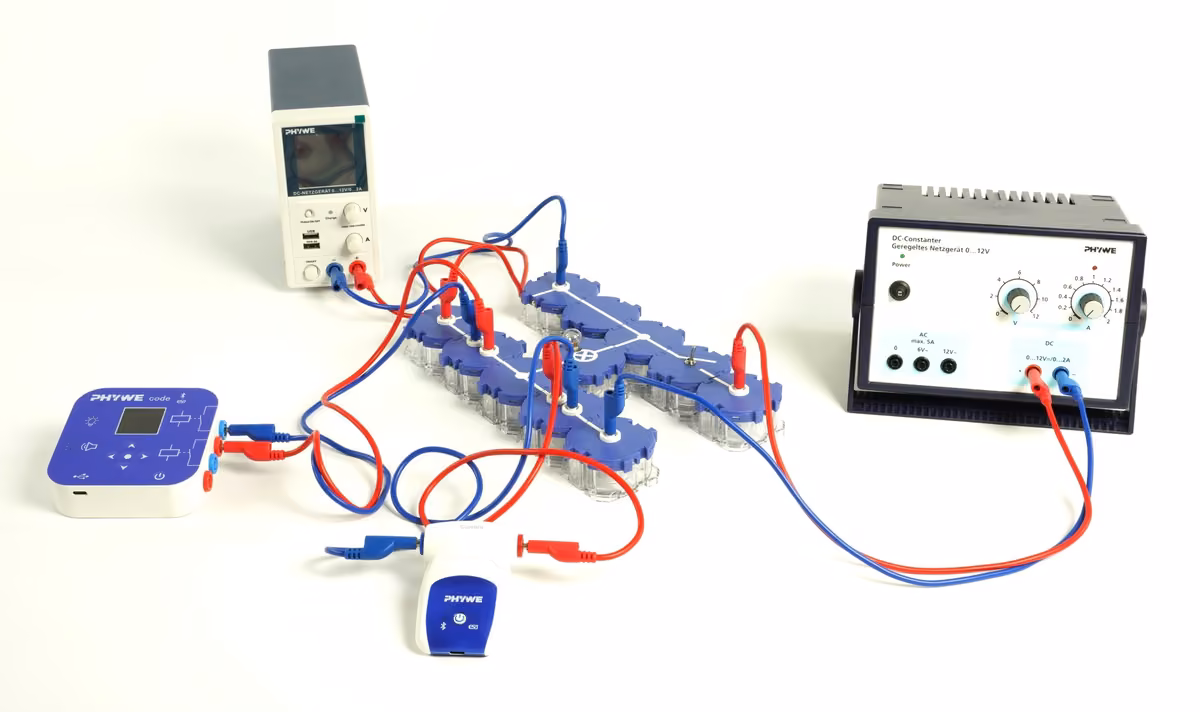

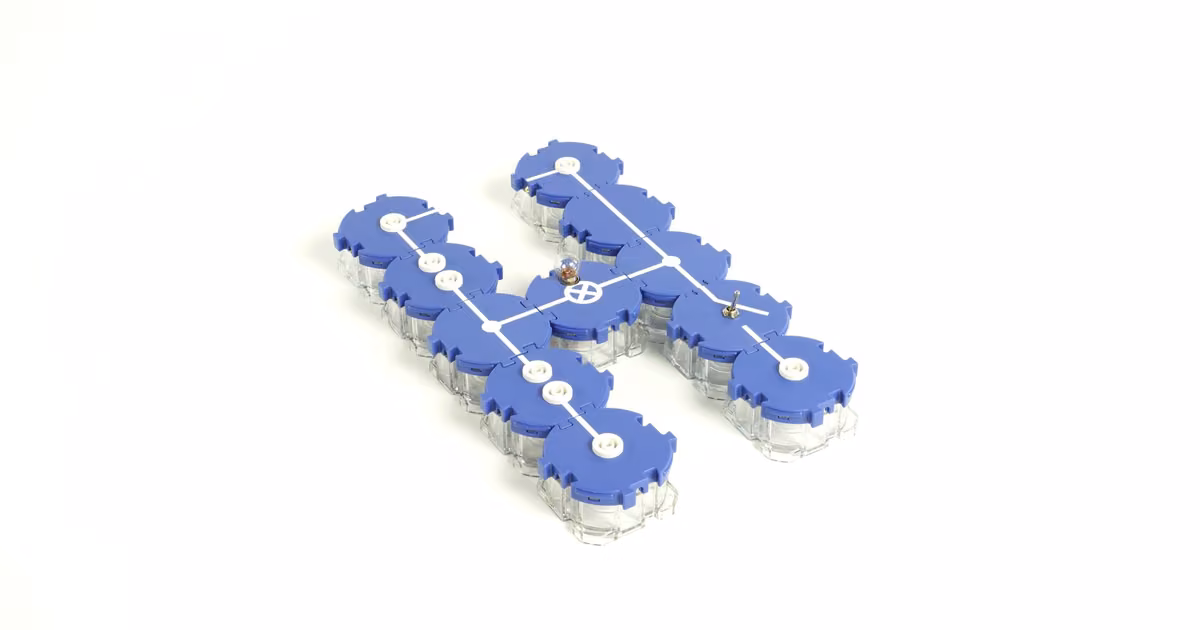

1. Склади електричну схему, яка може живити лампу почергово від двох джерел струму.
2. Запрограмуй пристрій Cobra SMARTsense Code, щоб уможливити керування електричним колом.
3. Поспостерігай, як при імітації зникнення струму автоматично активується паралельне електричне коло, щоб лампа працювала далі.

Для цього досліду діють загальні правила безпечного експериментування на уроках природничих наук.

Уявіть собі, що ви в лікарні й раптом зникає струм – важливі прилади, як-от апарати штучної вентиляції легень чи монітори спостереження, перестають працювати. Чи, може, все ж таки ні? Саме тут у гру вступає аварійне живлення!

У цьому досліді ви дізнаєтеся, як сучасні датчики й розумна автоматизація дбають про те, щоб у надзвичайній ситуації все працювало далі. Ви побачите, як датчики й системи взаємодіють, щоб негайно активувати резервне джерело струму – і так запобігти перериванню критичних процесів.

1. Склади електричну схему, яка може живити лампу почергово від двох джерел струму.
2. Запрограмуй пристрій Cobra SMARTsense Code, щоб уможливити керування електричним колом.
3. Поспостерігай, як при імітації зникнення струму автоматично активується паралельне електричне коло, щоб лампа працювала далі.

measureAPP для операційних систем Android

measureAPP для операційних систем iOS

measureAPP для планшетів / ПК з Windows 10

Cobra SMARTsense Current

Увімкни свій Cobra SMARTsense Current, утримуючи кнопку на датчику 3 секунди.

Відкрий measure App на своєму планшеті чи смартфоні й переконайся, що кінцевий пристрій може з'єднуватися з пристроями Bluetooth.

Вибери датчик "Cobra SMARTsense Current".

Cobra SMARTsense Code

Увімкни свій Cobra SMARTsense Code, утримуючи кнопку на датчику 3 секунди.

Відкрий measure App на своєму планшеті чи смартфоні й переконайся, що кінцевий пристрій може з'єднуватися з пристроями Bluetooth.

Вибери датчик "Cobra SMARTsense Code".

Запрограмуй Cobra SMARTsense Code, вибравши в MeasureAPP у розділі Trigger дії коду.

Вибери як дію ''Code'' Реле 1 Увімк., а як вимірювальний канал - силу струму [мА].

Встанови порогове значення 10 мА і постав галочку біля «нижче порогового значення»

Повтори цю операцію і запрограмуй ''Code'' Реле 1 так, щоб воно вимикалося при перевищенні порогового значення 10 мА.

Запусти вимірювання.

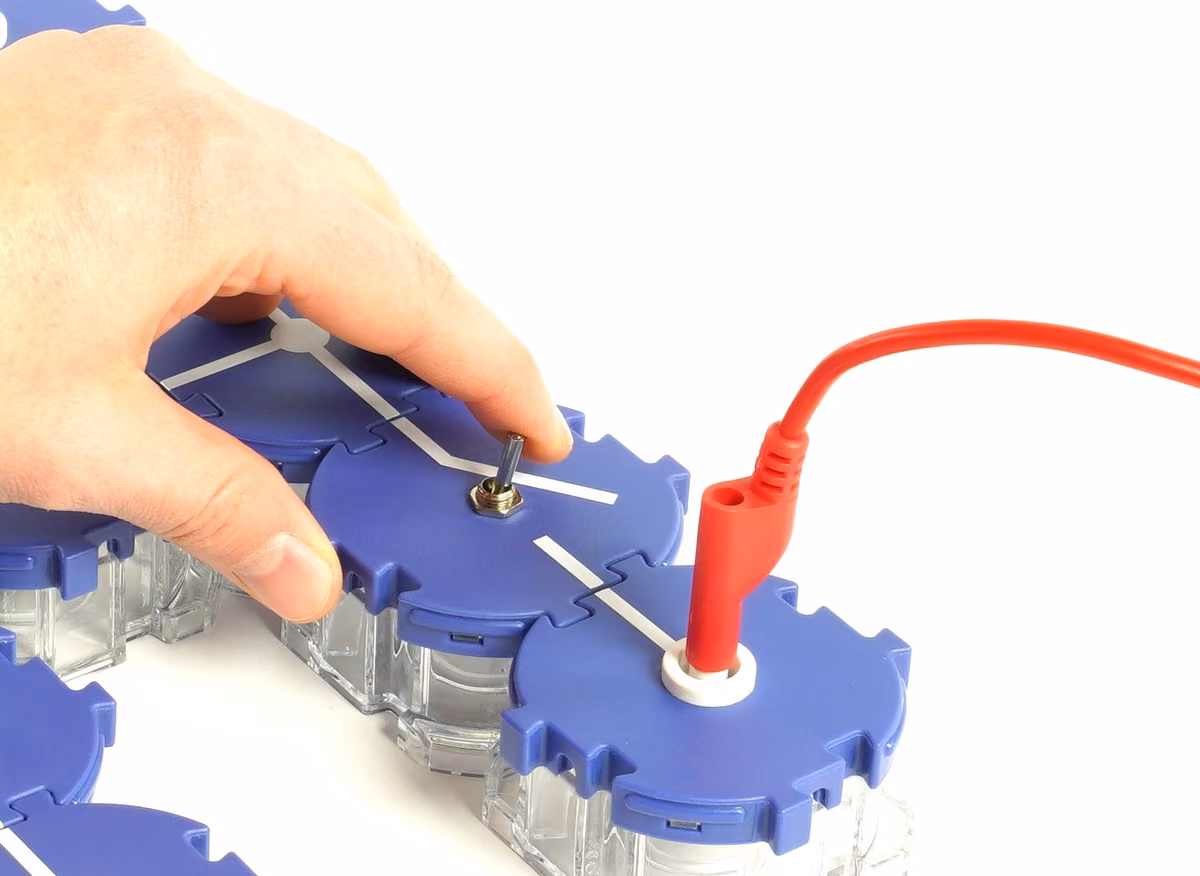

Імітуй нормальне живлення і зникнення струму, вмикаючи або вимикаючи вимикач у верхньому електричному колі.

Стеж при цьому за виявленими значеннями сили струму в MeasureApp.

Поспостерігай, як перемикається живлення і лампа світиться далі.
