Інформація для вчителів
Застосування
Схема досліду:
Двощілинна діафрагма дві збиральні лінзи
У цьому досліді йдеться про роботу класичної астрономічної зорової труби кеплерівської будови.
Збиральні лінзи розміщено так, що кут зору помітно збільшується.
Фокуси обох збиральних лінз збігаються і завдяки цьому уможливлюють збільшення далеко віддаленої точки.
Уся система утворює уявне перевернуте зображення.
Інша інформація для вчителів (1/2)
Попередні знання
Учням потрібні попередні знання з оптики утворення зображень, зі збиральними та розсіювальними лінзами, а також про спектральні кольори світла.
Принцип
Треба продемонструвати будову та принцип дії астрономічної зорової труби.
Інша інформація для вчителів (2/2)
Навчальна мета
Учні мають зрозуміти застосування різних лінз у технічних розробках.
Завдання
Учні мають виконати спостереження і зібрати відомості про схему досліду.
Правила безпеки
- Для цього досліду діють загальні правила безпечного експериментування на уроках природничих наук.
Інформація для учнів
Мотивація

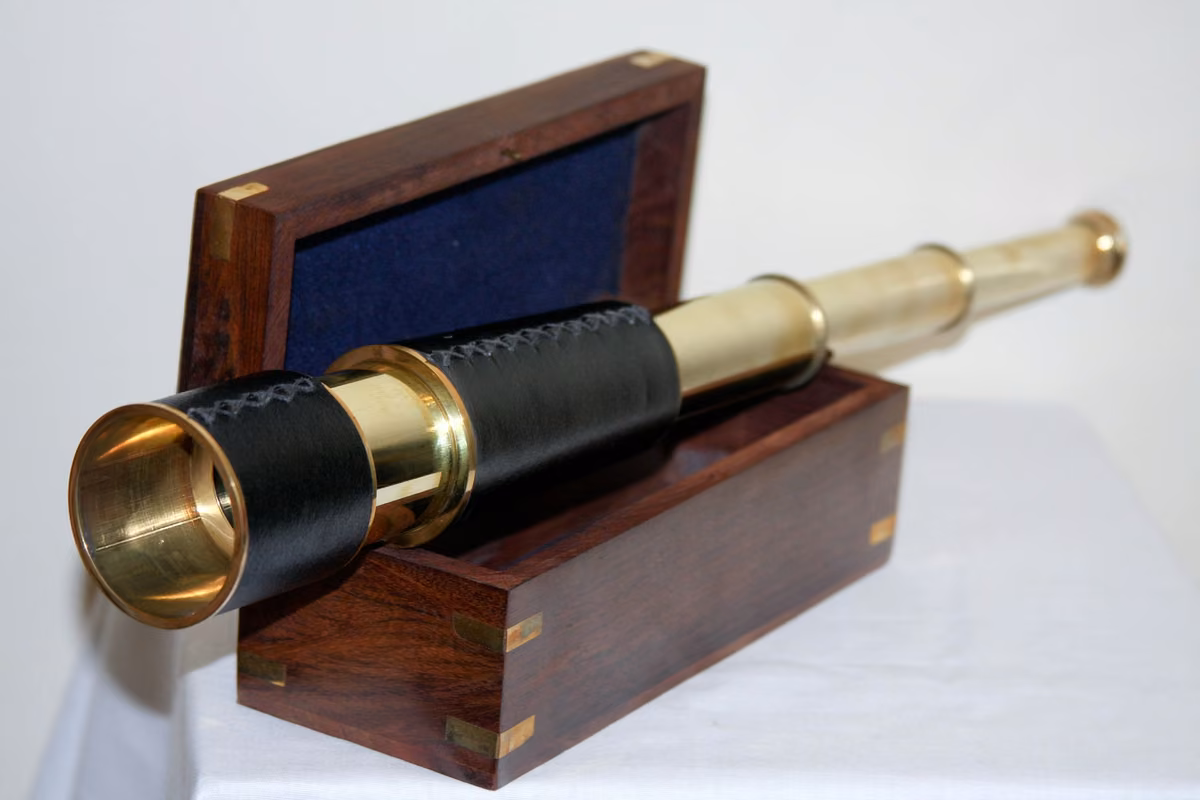

Старовинна астрономічна зорова труба
Астрономічні зорові труби використовують уже багато століть, щоб досліджувати й розуміти Всесвіт.
Класична зорова труба ґрунтується на простій будові, у якій застосовано різні лінзи.
Дослід, що лежить в основі, має пояснити будову такої зорової труби.
Обладнання
| Позиція | Обладнання | Артикул | Кількість |
|---|---|---|---|
| 1 | Магнітна демонстраційна дошка PHYWE зі штативом, демо з фізики | 02150-00 | 1 |
| 2 | Магнітний освітлювач, галогенний 12 В/50 Вт | 08270-20 | 1 |
| 3 | Модельне тіло, півкругле, магнітне кріплення | 08270-01 | 1 |
| 4 | Модельне тіло, плоскоопукле, магнітне кріплення | 08270-02 | 2 |
| 5 | PHYWE Ступінчастий трансформатор з випрямлячем пост. струм: 2/4/6/8/10/12 В, 5 A / змін. струм: 2/4/6/8/10/12/14 В, 5 A | 13533-93 | 1 |
Складання та виконання (1/2)
Двощілинна діафрагма з двома збиральними лінзами
- Визначити оптичну вісь на магнітній демонстраційній дошці
- Установити плоскоопукле і півкругле тіла на оптичній осі так, як показано на рисунку
- Установити магнітний освітлювач із двощілинною діафрагмою так, щоб обидва промені утворювали малий кут з оптичною віссю і виходили з другої лінзи (півкругле тіло) паралельно; за потреби додатково відрегулювати другу лінзу
Складання та виконання (2/2)
Двощілинна діафрагма з двома збиральними лінзами
- Спостерігати хід променів
- Позначити кути і
- Порівняти кут з кутом , який утворюють з оптичною віссю обидва промені, що за другою лінзою знову йдуть паралельно.
Протокол
Завдання 1
Перетягни правильні слова в пропуски! Далеку точку предмета перша ____ зображує так, що ____ дорівнює фокусній відстані лінзи. Другою збиральною лінзою з меншою ____ і ____ у тому самому місці з ____ проміжного зображення утворюється ____ збільшене зображення.
Завдання 2
Питання
Питання
Завдання 3
Питання
Питання
Питання
Питання
