Інформація для вчителів
Застосування
Схема досліду
Опуклі дзеркала, які ще називають конвексними, збільшують кут зору, бо дають зменшене зображення. Цей ширококутний ефект використовують у побуті, щоб краще бачити погано оглядувані ділянки, наприклад дорожніми дзеркалами на перехрестях або оглядовими дзеркалами в супермаркеті.
Інша інформація для вчителя (1/4)
Принцип
Опукле дзеркало, вигнуте конвексно, розсіює світлові промені. Тому воно створює зменшені зображення і збільшує кут зору.
Навчальна мета
Учні мають поспостерігати за дзеркальним ефектом опуклого дзеркала і дослідити зв'язок між відстанню до предмета і розміром зображення.
Інша інформація для вчителя (2/4)
Завдання
Учні мають дослідити, які властивості мають зображення, що їх створює опукле дзеркало за різних відстаней до предмета.
Інша інформація для вчителя (3/4)
Марні спроби учнів упіймати екраном зображення в опуклому дзеркалі роблять цей дослід особливо цікавим і мотивувальним, якщо учні не мають знань про утворення зображення в опуклому дзеркалі або мають їх непевними.
Але й як дослід на підтвердження чи перевірку теоретичних знань учнів він цілком рекомендований. Багато учнів навіть у цьому випадку - усупереч тому, що знають, - намагатимуться впіймати дзеркальне зображення.
Інша інформація для вчителя (4/4)
Вказівки щодо складання та виконання
Учні, відповідно до інструкції з виконання досліду, задаватимуть певні відстані до предмета і щоразу розглядатимуть дзеркальні зображення (статично).
За потреби корисно і, головне, методично цікаво наприкінці досліду запропонувати учням поспостерігати за змінами дзеркального зображення, коли опукле дзеркало рівномірно посувати по оптичній лаві праворуч або ліворуч.
Правила безпеки
- Для цього досліду діють загальні правила безпечного експериментування на уроках природничих наук.
Інформація для учнів
Мотивація
Автомобільне дзеркало заднього огляду
Опуклі дзеркала, які ще називають конвексними, збільшують кут зору. Цей ширококутний ефект використовують у побуті, щоб краще бачити погано оглядувані ділянки, наприклад дорожніми дзеркалами на перехрестях або оглядовими дзеркалами в супермаркеті. Опуклі дзеркала використовують і в кімнаті сміху, бо вони можуть робити дзеркальне зображення стрункішим.
Як працюють опуклі дзеркала?
Завдання
Схема досліду
Дослідь, які властивості мають зображення, що їх створює опукле дзеркало за різних відстаней до предмета.
Обладнання
| Позиція | Обладнання | Артикул | Кількість |
|---|---|---|---|
| 1 | Оптична лава для учнівських дослідів, l = 600 мм | 08376-00 | 1 |
| 2 | Освітлювач галогенний, 12 В / 20 Вт | 09801-00 | 1 |
| 3 | Основа зі стрижнем для освітлювача для оптичної лави | 09802-20 | 1 |
| 4 | Увігнуте й опукле дзеркало зі стрижнем | 09821-00 | 1 |
| 5 | Ковзна опора для оптичної лави | 09822-00 | 2 |
| 6 | Екран, білий, 150x150 мм | 09826-00 | 1 |
| 7 | Перл-L | 11609-00 | 1 |
| 8 | PHYWE Джерело живлення пост. струм: 0...12 В, 2 A / змін. струм: 6 В, 12 В, 5 A | 13506-93 | 1 |
Складання (1/3)
- Постав основу зі стрижнем під освітлювач.
Використання освітлювача з основою і стрижнем
Складання (2/3)

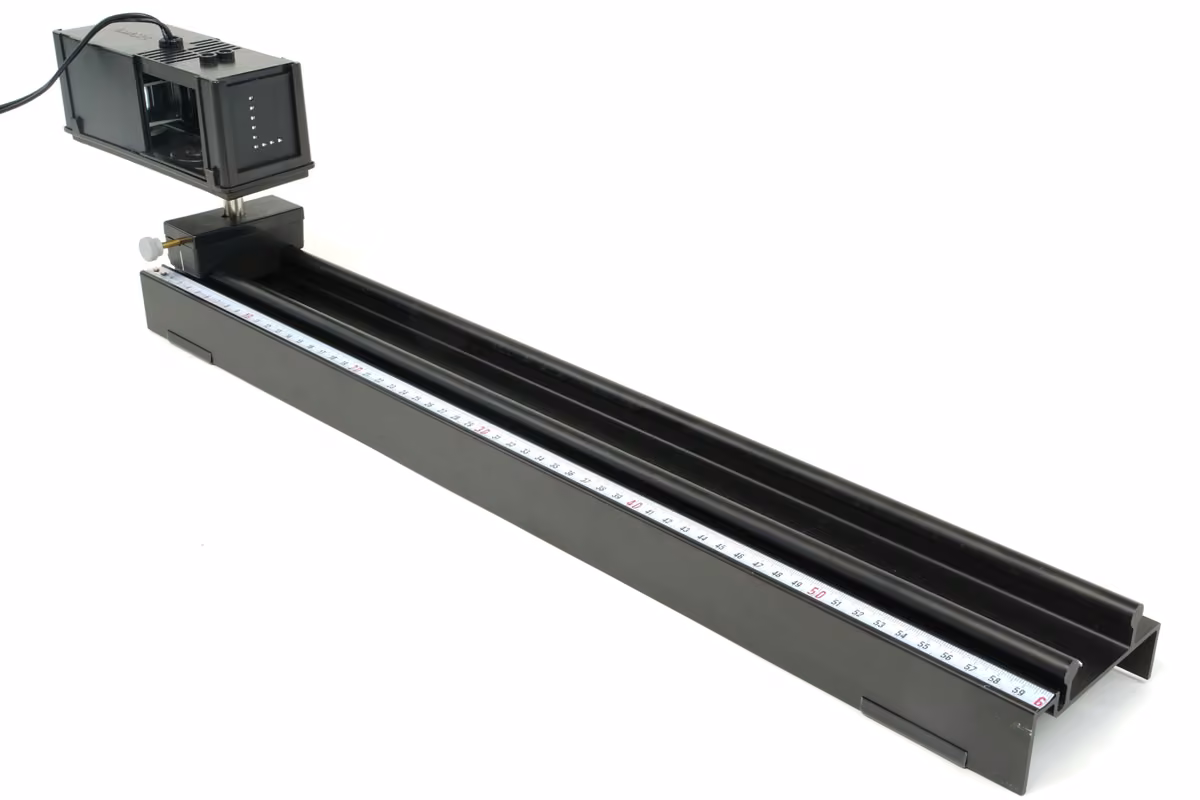

Розміщення освітлювача
- Розмісти освітлювач на кінці оптичної лави.
- Насунь світлонепроникну діафрагму перед лінзою, а Перл-L встав у гніздо на другому кінці освітлювача.
Складання (3/3)
Схема досліду
- Постав опукле дзеркало на оптичну лаву і встанови екран відповідно до рисунка.
- Зауваження: опукле дзеркало має стояти на оптичній лаві трохи навскіс, щоб світло, яке від нього відбивається, могло потрапити на екран, що має стояти поряд з оптичною лавою.
Виконання (1/2)
- Під'єднай освітлювач до блока живлення (12 В~) і увімкни його.
- Спробуй упіймати екраном зображення, яке створює опукле дзеркало.
- Що ти помічаєш? Опиши свої спостереження в протоколі.
Виконання (2/2)
Погляд на опукле дзеркало
- Тепер подивись на опукле дзеркало з боку екрана.
- Що ти помічаєш? Опиши свої спостереження в протоколі під заголовком «Спостереження 2».
Повтори це для різних відстаней до предмета. Опиши свої спостереження.
Вимкни блок живлення.
Протокол
Спостереження
Спостереження 1: Запиши свої спостереження під час спроби впіймати зображення екраном.
Спостереження 2: Запиши свої спостереження, коли розглядаєш опукле дзеркало.
Завдання 1
Питання
Дорожнє дзеркало
Завдання 2
Питання
Завдання 3
Питання
Поміркуй, що розуміють під збільшенням поля зору.
