Інформація для вчителів
Опис
Експериментальна установка
Артеріальний тиск - це тиск, що чиниться на кров стінками кровоносних судин. Він вимірюється непрямим методом. У манжеті, яка одягається на верхню частину руки і складається із зовнішнього нерозтяжного і внутрішнього розтяжного полотен, вимірюваний тиск створюється шляхом нагнітання повітря між двома полотнами манжети. Цей тиск здавлює передпліччя, а разом з ним і плечову артерію.
Коли тиск лише трохи перевищує значення внутрішнього тиску в артерії, тобто артеріальний тиск, артерія повністю перекривається і кровотік припиняється.
Додаткова інформація для вчителів (1/3)
Попередні знання
Учні мають бути теоретично знайомі з циркуляцією крові та кисню і значенням кров'яного тиску в організмі людини.
Принцип
Артеріальний тиск вимірюється опосередковано шляхом вимірювання тиску, необхідного для повної закупорки (оклюзії) плечової артерії.
Додаткова інформація для вчителів (2/3)
Мета навчання
Учні дізнаються, як працює прилад для вимірювання артеріального тиску і як інтерпретуються виміряні значення.
Завдання
- Визначити систолічний і діастолічний артеріальний тиск.
- Визначити систолічний і діастолічний артеріальний тиск, коли випробовуваний перебуває у стані стресу.
Додаткова інформація для вчителів (3/3)
Оцінка
Перше відхилення кривої - це точка, в якій за допомогою стетоскопа можна почути характерний стукіт (так званий тон Короткова). Це фіксується за допомогою measureApp. Він викликаний тим, що значення тиску в манжеті ледь падає нижче артеріального тиску, а піки тиску крові, що притікає, ритмічно відкривають стиснуту плечову артерію і змушують її знову і знову скорочуватися.
Перше відхилення кривої вказує на систолічний тиск крові, який виникає під час скорочення камер серця - систоли. Друге значення вказує на діастолічний артеріальний тиск, який чинять на кров стінки кровоносних судин під час розширення камер серця - діастоли. Цікаво повторити вимірювання у того самого досліджуваного після фізичного навантаження, наприклад, 5, 10 або 15 присідань, і порівняти результати.
Інструкції з техніки безпеки
- Вимірювання, проведені в класі, не слід використовувати як медичні показники стану здоров'я учнів.
- До цього експерименту застосовуються загальні інструкції щодо безпечного проведення експериментів під час викладання природничих наук.
Інформація для учнів
Мотивація
Експериментальна установка
Стандартний огляд у сімейного лікаря - це вимірювання артеріального тиску. Донедавна лікар визначав показники за допомогою аналогового манометра та стетоскопа для прослуховування так званого тону Короткова. Тон Короткова вказує на верхню межу систолічного артеріального тиску і стає набагато тихішим, коли досягається діастолічний артеріальний тиск. Перше відображуване значення вказує на систолічний артеріальний тиск, який виникає під час скорочення камер серця - систоли. Друге значення вказує на діастолічний тиск, що чиниться на кров стінками кровоносних судин під час розширення камер серця, діастоли. Завдяки оцифруванню вимірювання можна графічно показати, наскільки складні процеси відбуваються під час вимірювання артеріального тиску. Особливо цікавим у цьому експерименті є порівняння вимірювання у стані спокою з вимірюваннями після різних навантажень, наприклад, при виконанні 5, 10 або 15 присідань.
Завдання
- Визначте систолічний і діастолічний артеріальний тиск.
- Визначте систолічний і діастолічний артеріальний тиск, коли випробовуваний перебуває у стані стресу (під час навантаження).
Обладнання
| Позиція | Матеріал | Пункт №. | Кількість |
|---|---|---|---|
| 1 | Cobra SMARTsense Blood Pressure - Датчик для вимірювання кров'яного тиску 0 ... 375 мм рт.с. (Bluetooth + USB) | 12944-00 | 1 |
| 2 | measureAPP - безкоштовне програмне забезпечення для вимірювання для всіх пристроїв та операційних систем | 14581-61 | 1 |
Підготовка (1/2)
Для вимірювання артеріального тиску необхідні датчик Cobra SMARTsense та measureAPP. Перевірте, чи увімкнено Bluetooth на Вашому пристрої (планшеті, смартфоні) (додаток можна безкоштовно завантажити з App Store - QR-коди нижче). Тепер відкрийте програму measureAPP на своєму пристрої.стро.ї
measureAPP для
операційних систем Android
measureAPP для
операційних систем iOS
measureAPP для
планшетів і ПК з Windows 10
Підготовка (2/2)
Структура (2/2)
Датчик артеріального тиску Cobra SMARTsense Вlood pressure
- Увімкніть датчик артеріального тиску Cobra SMARTsense Blood pressure, натиснувши й утримуючи кнопку живлення.
- Підключіть датчик до пристрою в додатку measureAPP в розділі "Вимірювання".
- Тепер датчик артеріального тиску Cobra SMARTsense Blood pressure відображається в застосунку.
Виконання роботи (1/2)
- Манжета комбінованого приладу для вимірювання артеріального тиску (мал. праворуч) надягається навколо плеча випробуваного так, щоб вона лежала трохи вище ліктя, але не ковзала. Рука має лежати на столі злегка зігнутою і розслабленою з відкритою долонею. Позначка артерії на нижньому краю манжети повинна знаходитися точно над плечовою артерією.
- Регулювальний гвинт нагнітача приладу для вимірювання артеріального тиску відключається, і в манжету накачується стільки повітря, що тиск підвищується приблизно до 240-267 мбар (180-200 мм рт. ст.).
Мікрофон, вбудований в манжету, повинен бути розташований точно над плечовою артерією.
Виконання роботи (2/2)
- Потім регулювальний гвинт нагнітача дуже повільно й обережно знову повертають угору так, щоб тиск у манжеті знижувався дуже поступово, спостерігаючи за кривою у вимірювальному приладі measureAPP.
- Плавні коливання кривої є першими підказками для вимірювання артеріального тиску (рис. ліворуч).

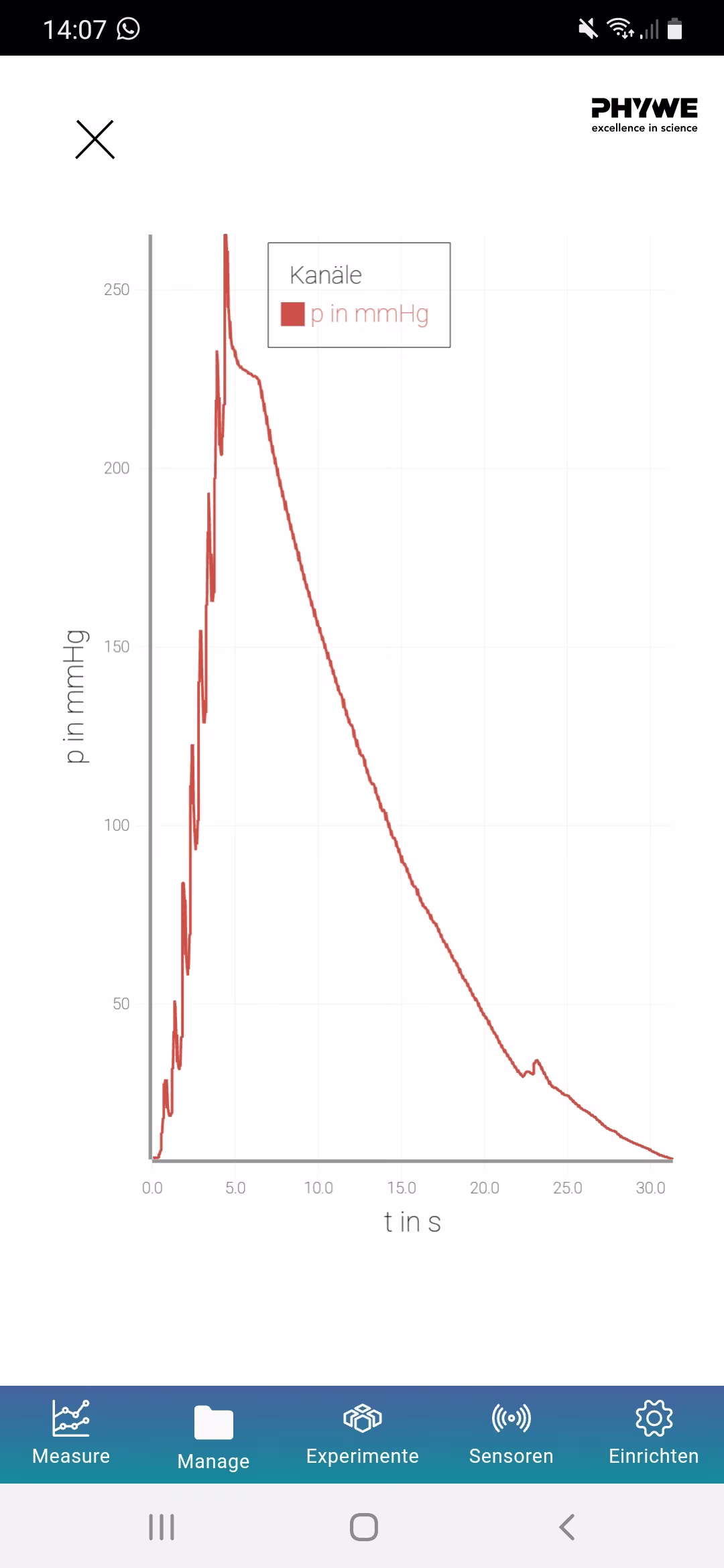

Вимірювальна крива
Протокол
Завдання 1
Питання
Завдання 2
Питання
Завдання 3
Питання
