Парниковий ефект з ADM3

Застосування

Джерело фото: multipor.de/ratgeber-waermedaemmung.php

Парниковий ефект

Парниковий ефект спричиняє підвищення температури атмосфери. Він виникає через те, що атмосфера здебільшого прозора для короткохвильового випромінювання, яке надходить від Сонця, проте мало прозора для довгохвильового інфрачервоного випромінювання, яке випромінюють тепла земна поверхня і нагріте повітря.

На практиці цю властивість використовують також для теплоізоляції. Для теплоізоляції беруть матеріали, які поєднують добру теплоізоляцію з високою світлопроникністю і малою проникністю для теплового випромінювання.

Таку прозору теплоізоляцію застосовують на зовнішніх поверхнях, які освітлює Сонце.

Інша інформація

Попередні знання

Темніший шар, що міститься за теплоізоляцією, вбирає тепло сонячного випромінювання і віддає його у внутрішнє приміщення, бо ззовні розташований ізоляційний шар.

Принцип

У цьому досліді чорну пластину, яка імітує земну поверхню, нагрівають за допомогою енергії випромінювання. Накриттям плексигласовою пластиною у другій частині досліду має бути унаочнено парниковий ефект.

Правила безпеки

Для цього досліду діють загальні правила безпечного експериментування на уроках природничих наук.

Щодо H- і P-формулювань звертайся до паспорта безпеки відповідної хімічної речовини.

Теорія

Відео (мова оригіналу)

Джерело: WetterOnline

Обладнання

Позиція	Обладнання	Артикул	Кількість
1	Магнітна демонстраційна дошка PHYWE зі штативом, демо з фізики	02150-00	1	2	Демонстраційний універсальний вимірювальний прилад, ADM3	13840-00	1	3	Масштабна лінійка для демонстраційної дошки	02153-00	1	4	Тримач із затискачем для демонстраційної дошки	02164-00	1	5	Сонячний колектор, магнітне кріплення	02165-00	1	6	Тримач для приладів із магнітними кріпленнями	45525-00	1	7	Штативний стрижень, нерж. ст., l=750 мм	02033-00	1	8	Ламповий патрон E27, з відбивачем, перемикачем, запобіжником	06751-01	1	9	Лампа розжарювання з рефлектором, 230 В/ 120 Вт	06759-93	1	10	Занурювальний зонд, NiCr-Ni, нержавіюча сталь, -50...400°C	13615-03	1

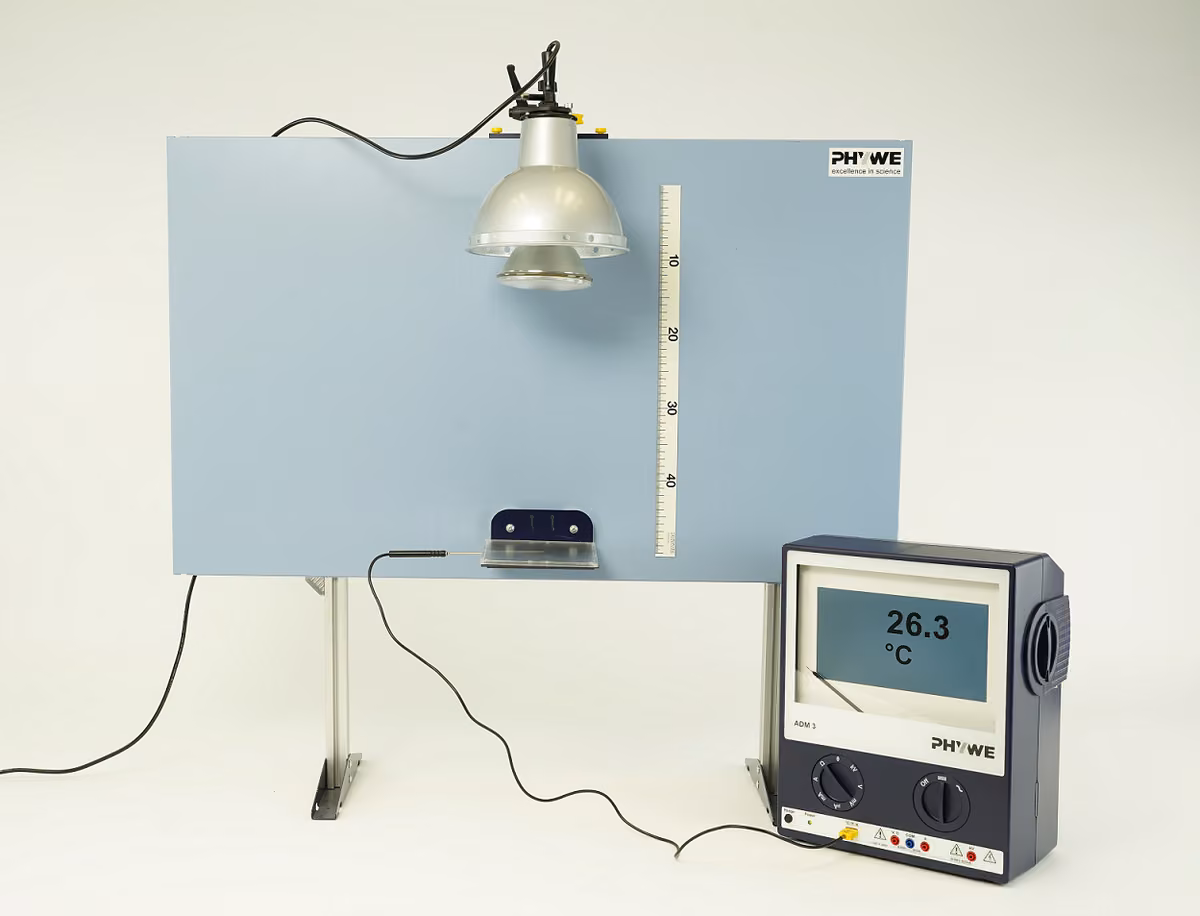

Складання (1/3)

Склади установку за рисунком ліворуч.
Біля верхнього краю демонстраційної дошки ретельно пригвинти тримач із затискачем і закріпи в ньому штативний стрижень.

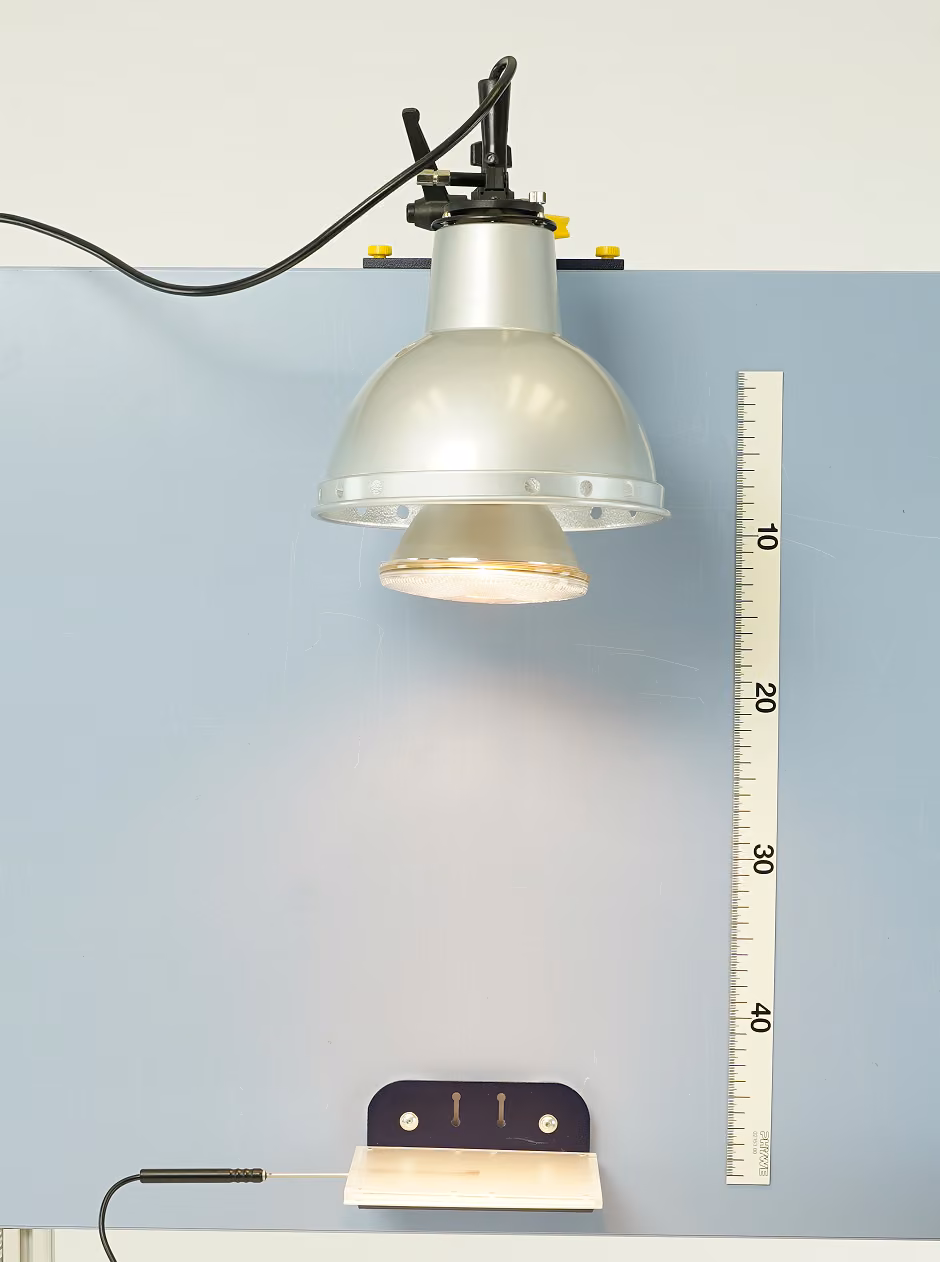

Складання (2/3)

На кінці штативного стрижня закріпи рефлекторну лампу і нахили відбивач прямовисно вниз.
Світловий конус має йти паралельно до дошки. (За потреби для перевірки ненадовго увімкни лампу)
Розташуй тримач для приладів біля нижнього краю магнітної дошки, під лампою.
Відстань між тримачем для приладів і лампою має становити прибл. 40 см.

Складання (3/3)

Розбери сонячний колектор на окремі частини.
Поклади пінопластову пластину сонячного колектора на тримач для приладів.
На середину пластини поклади температурний зонд.
Зверху розташуй чорну пластину колектора. Вона не повинна торкатися тримача для приладів.

Виконання (1/2)

Крива охолодження без плексигласової пластини

Увімкни лампу й опромінюй чорну пластину, доки температура, яку зчитують на мультиметрі, не досягне 55 °C.
Вимкни лампу.
Записуй температури з інтервалом 1 хвилина.
Заверши вимірювання через 10 хвилин.

1 хв 2 хв 3 хв 4 хв 5 хв 6 хв 7 хв 8 хв 9 хв 10 хв

Виконання (2/2)

Крива охолодження з плексигласовою пластиною

Поклади на чорну пластину плексигласову пластину.
Знову увімкни лампу і нагрій до 55 °C.
Знову записуй температури з інтервалом 1 хвилина.
Заверши вимірювання теж через 10 хвилин.

1 хв 2 хв 3 хв 4 хв 5 хв 6 хв 7 хв 8 хв 9 хв 10 хв

Опрацювання результатів (1/2)

Перетягни слова у правильні поля! Атмосфера діє подібно до скляного чи акрилового даху теплиці, звідси й походить назва ____ для поступово зростаючого нагрівання ____. Сонячне випромінювання складається з видимої частини і з двох невидимих складників - ультрафіолетового випромінювання (УФ) та інфрачервоного випромінювання (ІЧ), яке називають також ____.
