Прохідний вимикач

Схема досліду

Прохідне вмикання - це електричне коло з кількома вимикачами і деталями (наприклад, лампами розжарювання), у якому коло можна розімкнути або замкнути з кожного з вимикачів.

Прохідні вимикачі часто застосовують, щоб вмикати або вимикати світло в довгих коридорах із різних місць.

Принцип полягає в тому, що між двома вимикачами прокладено два з'єднувальні провідники. Одним вимикачем можна переходити з одного провідника на інший, тобто перемикати.

Залежно від положення обох вимикачів струм тече або провідником 1, або провідником 2, або не тече зовсім.

Попередні знання

Принцип

Замкнене електричне коло складається з джерела енергії, споживача (лампи) і провідника, який усе з'єднує. Якщо лампу треба вимкнути, у коло можна вставити вимикач, щоб розірвати коло і лампа більше не світила. Так одержують розімкнене коло.

У цьому досліді учні досліджують, як працює прохідний вимикач в електричному колі з двома паралельно з'єднаними лампами розжарювання.

Навчальна мета

Завдання

Учні вчаться, як зібрати електричне коло з двома лампами і прохідним вимикачем. Вони дізнаються, що, на відміну від звичайного вимикача, при прохідному вимикачі струм може текти в обох положеннях вимикача.

• Учні збирають електричне коло з двома лампами і прохідним вимикачем.
• Вони досліджують, як поводяться лампи при перемиканні прохідного вимикача.

• Для цього досліду діють загальні правила безпечного експериментування на уроках природничих наук.

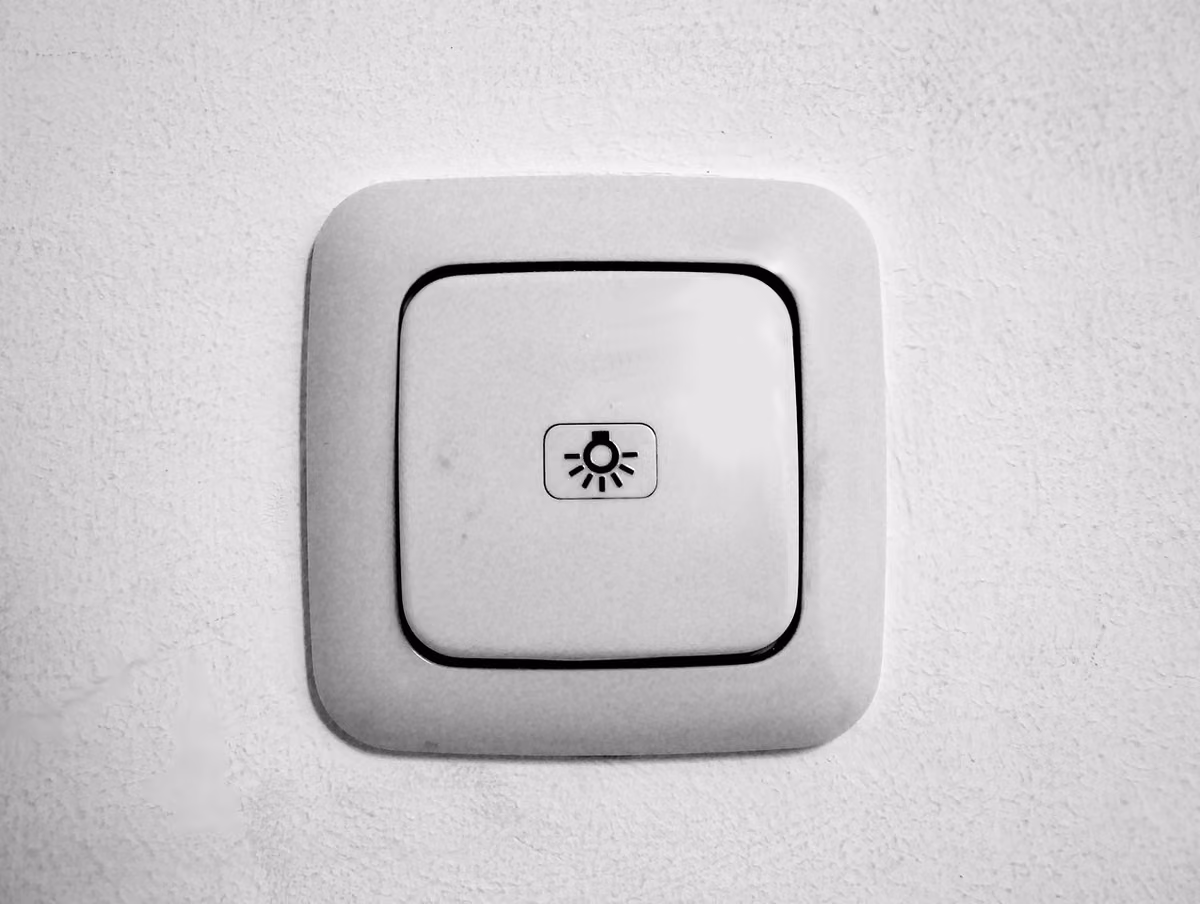

Вимикач світла

Удома напевно є кімната, у якій одну лампу вмикають кілька вимикачів. Завдяки прохідному вимикачу кожен вимикач може ввімкнути або вимкнути світло.

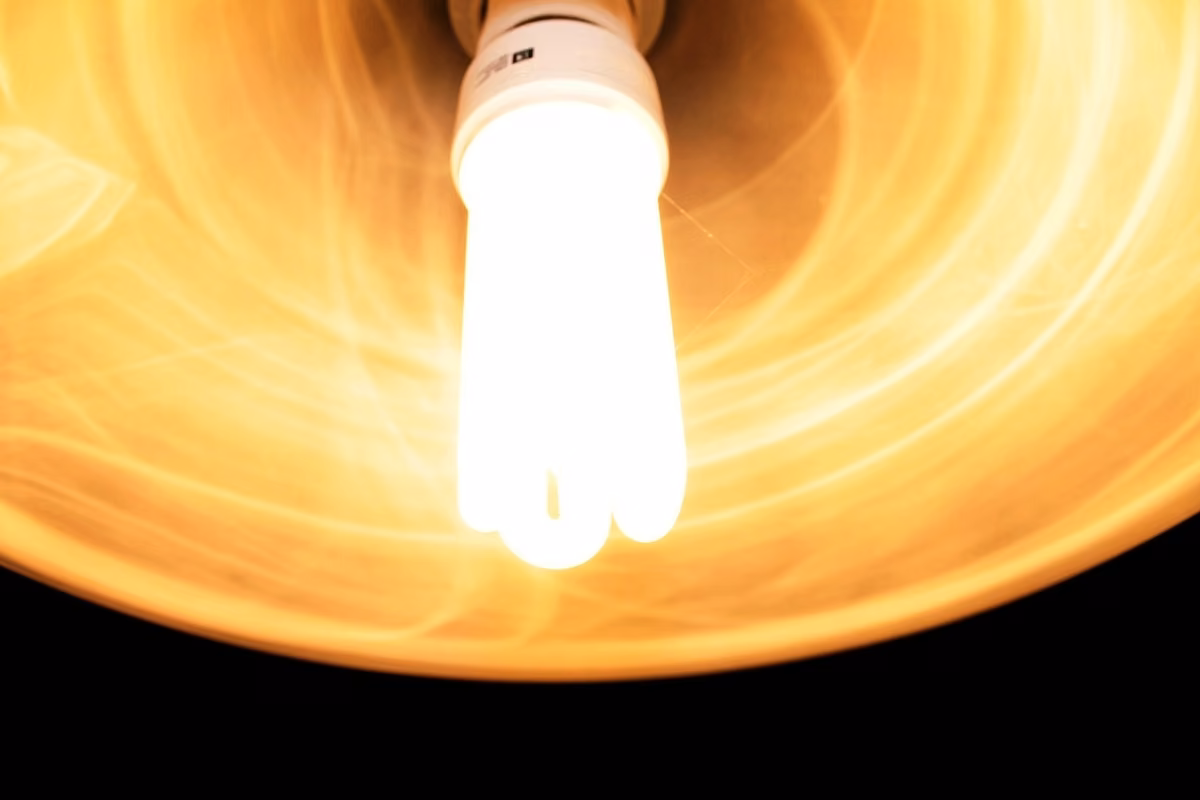

У побуті часто трапляються лампи, які можна вмикати або вимикати більш ніж одним вимикачем.

Якщо, наприклад, іти довгим коридором, то на початку одним вимикачем можна ввімкнути освітлення, а в кінці іншим вимикачем знову вимкнути світло.

Найчастіше це роблять для освітлення у великих приміщеннях або переходах, куди заходять з одного боку, а виходять з іншого.

Це може бути коридор у школі, у лікарні чи в тебе вдома, а може, й вітальня чи кухня.

• Збери електричне коло з двома лампами і прохідним вимикачем.

• Дослідіть, як поводяться лампи при перемиканні прохідного вимикача.

• Запиши свої спостереження і дай відповіді на запитання в протоколі.

Один вимикач, дві лампи

Схема досліду

• Збери дослід так, як показано на малюнку.
• Простеж, щоб перед приєднанням батареї вимикач був вимкнений.
• Змінюй установку лише тоді, коли вимикач вимкнений!
• Збери електричне коло в такому порядку: батарея - вимикач - ламповий патрон - ламповий патрон - прохідний вимикач - батарея і з'єднай частини між собою кабелями.

Схема досліду

• У сині модулі та у вимірювач сили струму кабелі можна встромити прямо.
• На полюси батареї начепи по одному затискачу "крокодил". У них потім можна встромити кабель.
• На вимикачі: встроми обидва кабелі від лампових патронів один в одного.
• На прохідному вимикачі: встроми кабель від одного лампового патрона ліворуч, а від другого - праворуч. Під вимикачем встроми кабель до батареї.
• Вкрути в обидва лампові патрони по лампі розжарювання.

Схема досліду

• Увімкни вимикач.
• Тепер коло замкнене!
• Спостерігай за лампами розжарювання.
• Тепер кілька разів перемкни прохідний вимикач.
• Спостерігай при цьому за лампами розжарювання.
• Знову вимкни вимикач!
• Тепер дай відповіді на запитання в протоколі.

Запишіть свої спостереження.
