Картографування місцевості c Cobra SMARTsense

Карта з контурними лініями

Малювання карт дуже популярне серед учнів на уроках географії та має має високу дидактичну цінність.

Завдяки функції GPS метеостанції Cobra SMARTsense (Cobra SMARTsense Weatherstation), окрім висоти над рівнем моря, можна визначити довготу, широту, швидкість і напрямок за компасом.

У доповненні до основної вимоги цього завдання - малювання карти від руки за допомогою контурних ліній - для виконання додаткових завдань можуть бути використані функції GPS метеостанції.

Попередні знання

Учні вже мають бути знайомі з використанням та інтерпретацією звичайних географічних карт.

Принцип

Дані GPS записуються за допомогою метеостанції SMARTsense (Cobra SMARTsense Weatherstation), що дозволяє наносити контурні лінії на самостійно намальовану карту і створювати профіль рельєфу (висоти) у програмному забезпеченні measureLAB для ПК.

Мета навчання

Учні вчаться складати карти місцевості за допомогою метеостанції SMARTsense (Cobra SMARTsense Weatherstation).

Завдання

За допомогою метеостанції SMARTsense (Cobra SMARTsense Weatherstation) учні будуть малювати контурні лінії на карті та, за бажанням, створювати профіль рельєфу висоти.

Результат контурних ліній

• На малюнку праворуч показано карту, на яку нанесені контурні лінії та інші особливості рельєфу. Під час вимірювань протягом тривалого періоду часу необхідно враховувати, що відхилення атмосферного тиску на 1 мбар відповідає перепаду висоти приблизно на 8 м.
• Вимірювання висоти за допомогою метеостанції Cobra SMARTsense (Cobra SMARTsense Weatherstation) є дуже точним і тому дозволяє вимірювати висоту навіть на менш профільованій місцевості. Однак, чим більш профільований рельєф місцевості, то менше часу для цього потрібно. Карти зі значущими контурними лініями можуть бути створені за допомогою всього від 25 до 50 точок вимірювання.

• До цього експерименту застосовуються загальні інструкції щодо безпечного проведення експериментів під час викладання природничих наук.

Картографування місцевості незамінне навіть за часів навігаційних систем, оскільки воно засноване на складанні карт. Тим важливіше, щоб мистецтво картографування місцевості продовжувало зберігатися.

Прості супутникові зображення тепер можна зручно отримати через Інтернет. Хорошими джерелами для цього є Карти Google або Google Планета Земля. Однак, оскільки на цих картах не показують контурні лінії, в експерименті карту або частину карти Вашого району слід доповнити контурними лініями.

Під час руху та побудови окремих точок вимірювання на карті можна також створити профіль рельєфу та визначити, з якою швидкістю та в якому напрямку Ви переміщуєтесь.

Карта з контурними лініями

За допомогою метеостанції SMARTsense (Cobra SMARTsense Weatherstation).

1. Створіть самостійно карту ділянки місцевості та нанесіть на ній контурні лінії.

2. Створіть профіль рельєфу (висоти) походу (за бажанням).

iOS

Android

Windows

Помаранчевий = параметри погоди, червоний = кнопки вибору

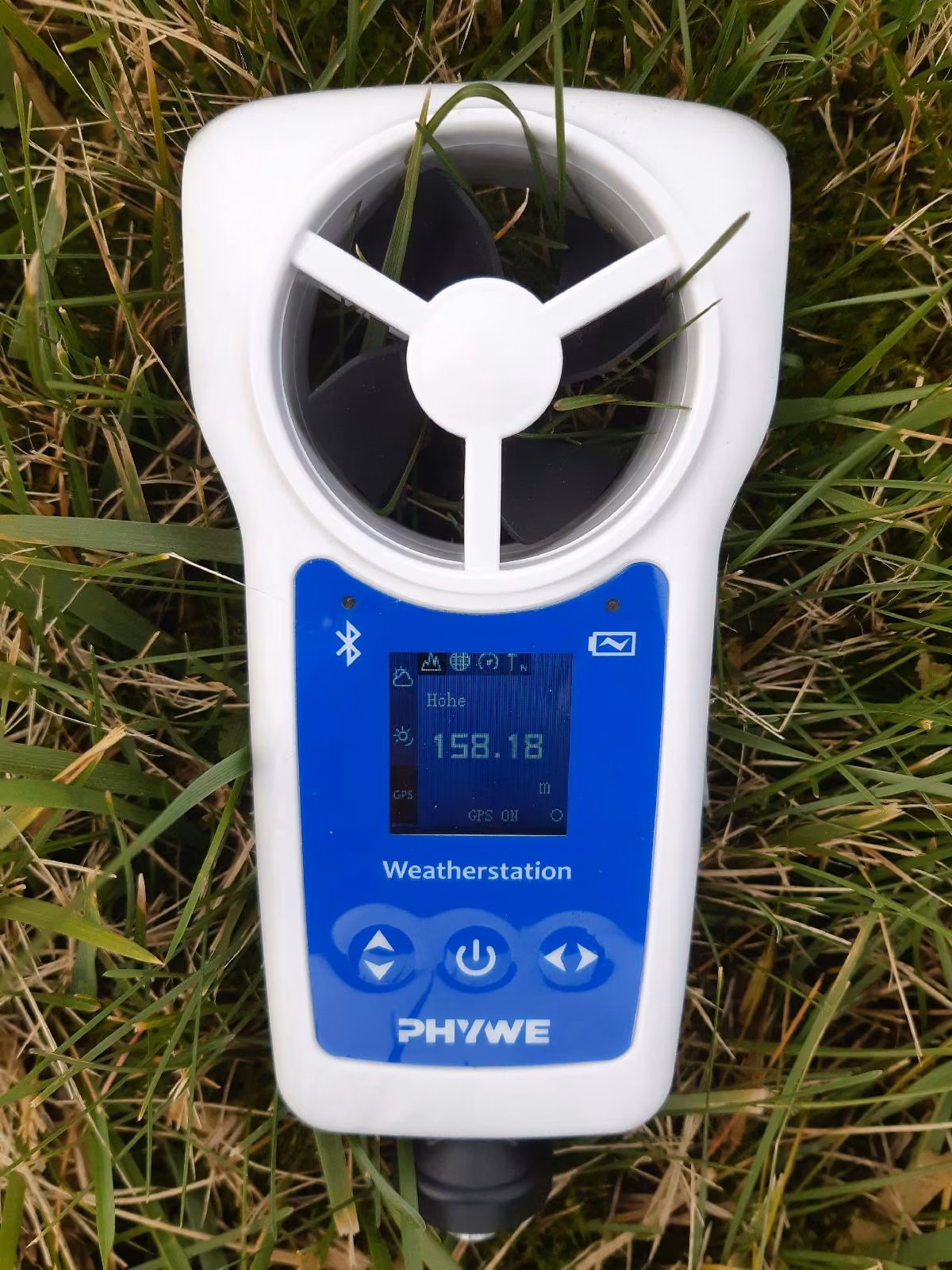

• Увімкніть метеостанцію SMARTsense (Cobra SMARTsense Weatherstation).

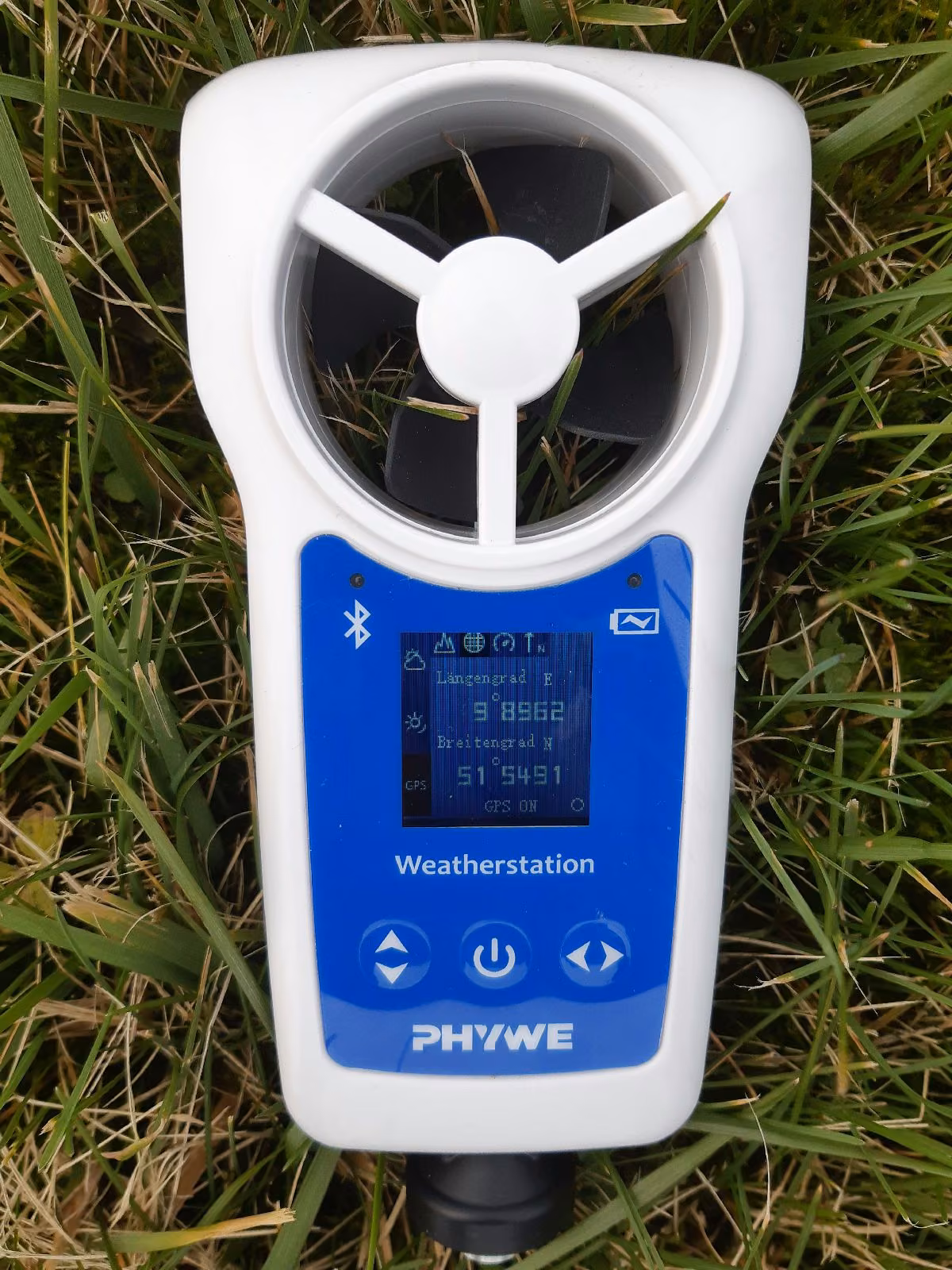

• Виберіть параметр "GPS" за допомогою клавіш зі стрілками вгору/вниз. Щоб активувати GPS, натисніть кнопку зі стрілками "вліво/вправо" не менше 3 с.
• Почніть вимірювання, тричі натиснувши на кнопку ввімкнення. Світлодіод Bluetooth у лівому верхньому кутку пристрою для підтвердження заблимає зеленим кольором.
• Нехай вимірювання профілю висоти триватиме весь час, поки Ви перебуваєте в русі. По дорозі можна зчитувати точки вимірювання для складання карти місцевості в проміжку між ними. Індикатор Bluetooth почне блимати червоним кольором.

• Визначте висоту точок, що виступають, наприклад, уздовж доріжок, і внесіть їх на карті, яку Ви самостійно створили або взяли з додатків Google Карти або Google Планета Земля.
• З'єднайте точки з однаковою висотою, щоб сформувати контурні лінії.
