Спостереження за погодою з Cobra SMARTsense

Експериментальна установка

Компактна метеостанція Cobra SMARTsense (Cobra SMARTsense Weatherstation) дозволяє створити власну метеорологічну станцію за допомогою кількох інструментів для розуміння взаємозв'язку між атмосферним тиском, вологістю, температурою повітря та яскравістю (освітленістю) джерела світла. За допомогою метеостанції можна проводити окремі (одноразові) або безперервні (багаторазові) вимірювання цих параметрів погоди.

Під час проведення одноразових вимірювань значення зчитується з дисплея і записується, а в разі багаторазових (безперервних) вимірювань значення зберігаються в автономній пам'яті пристрою, а потім можуть бути візуалізовані та досліджені за допомогою програмного забезпечення measureLAB.

Попередні знання

Учні та студенти мають бути знайомі з різними параметрами погоди та дізнатися, як вони теоретично пов'язані між собою. Також добре, якщо вони вже мають уявлення про приблизні нормальні значення параметрів.

Принцип

Компактна метеостанція Cobra SMARTsense (Cobra SMARTsense Weatherstation) дозволяє створити власну метеорологічну станцію за допомогою кількох інструментів для розуміння взаємозв'язку між атмосферним тиском, вологістю, температурою повітря та яскравістю (освітленістю) джерела світла.

Мета навчання

Учні та студенти на практиці дізнаються про взаємозв'язок важливих параметрів погоди та освітленості.

Завдання

Учні та студенти мають використовувати метеорологічну станцію для вимірювання параметрів погоди та освітленості в різних умовах і - за можливості - для встановлення між ними взаємозв'язку.

Інтерпретація результатів

Праворуч наведені різні діаграми вимірювань, отримані за допомогою програми measureLAB (тривалість вимірювання 1 година). Вони слугують учням і студентам орієнтиром для вимірювання і показують, що коливання іє цілком нормальним явищем, оскільки вимірювання відбуваються на відкритому повітрі. Під час тривалих вимірювань можна помітити, що температура зменшується зі зростанні атмосферного тиску. Це відбувається тому, що тепле повітря розширюється і піднімається вгору. Слід також зазначити, що при зниженні інтенсивності випромінювання температура падає. Випромінювання приносить енергію, яка досягає поверхні землі у вигляді тепла.

Швидкість вітру

Атмосферний тиск

Освітленість

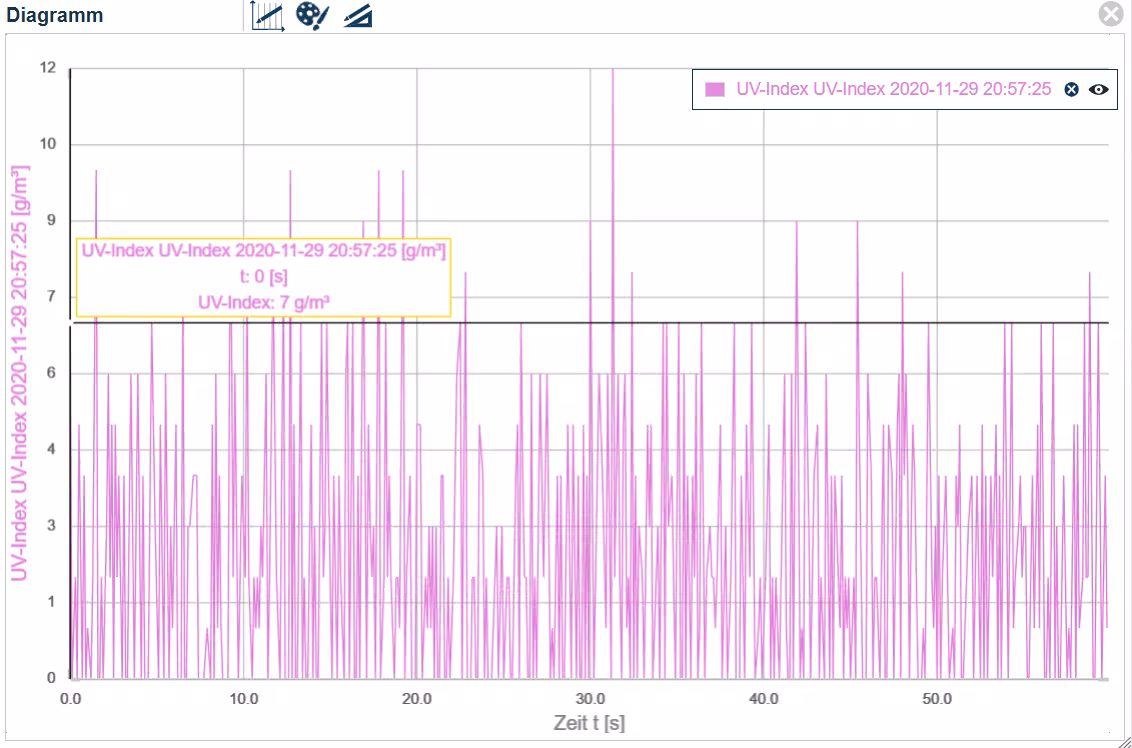

УФ-індекс

• До цього експерименту застосовуються загальні інструкції щодо безпечного проведення експериментів під час викладання природничих наук.

Яка погода сьогодні? Чому вночі зазвичай холодніше? Чому взимку холодніше, ніж влітку? Звідки сьогодні дме вітер і наскільки він сильний?

Метеостанція Cobra SMARTsense (Cobra SMARTsense Weatherstation) дає відповіді на всі ці запитання. З її допомогою можна скласти карту щоденної погодної ситуації, порівняти параметри та зробити висновки.

Важливо знати, що ця станція відображає погоду, але не клімат. Погода - це те, що відбувається на місцевому рівні щодня. Клімат - це завжди стан протягом тривалого періоду часу і на більшій території, який формується із середньостатистичних значень.

Використовуйте метеостанцію SMARTsense (Cobra SMARTsense Weatherstation) для таких завдань:

• Виміряйте параметри погоди та освітленості.
• Установіть залежність між атмосферним тиском і температурою.
• Дослідіть дані вимірювань і подивіться, чи зможете Ви виявити додаткові залежності.
• Встановіть залежність між температурою та освітленістю навколишнього середовища.
• Накрийте датчик освітленості білою футболкою і спостерігайте за результатами вимірювання УФ-випромінювання. Що Ви помітили?

iOS

Android

Windows

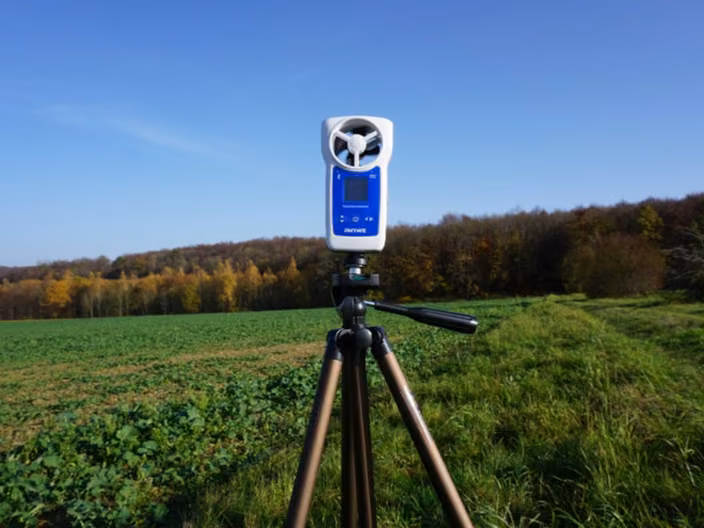

• Встановіть штатив з комплекту поставки і прикріпіть до нього метеостанцію SMARTsense (Cobra SMARTsense Weatherstation). Якщо станція не знімається, а плавно обертається навколо своєї осі, то все підключено правильно.
• Вирівняйте метеостанцію якомога точніше за допомогою вбудованого в штатив рівня.
• Прикріпіть флюгер до задньої частини метеостанції SMARTsense.
• Увімкніть метеостанцію SMARTsense (Cobra SMARTsense Weatherstation) , натиснувши кнопку живлення, як тільки прибудете на місце.

Експериментальна установка

Перевірте, чи налаштований Ваш експеримент належним чином.

У короткому відео зліва показано оптимальний режим вимірювання:

• Рівень вирівняний.
• Пристрій може вільно обертатися на штативі.
• Пристрій встановлюється на відкритому просторі, що запобігає перешкодам під час вимірювання (наприклад, затінення від будівлі).

Помаранчевий = параметри погоди, червоний = кнопки вибору

• Виберіть параметр "Погода" за допомогою кнопки зі стрілками вгору/вниз.
• Почніть вимірювання, тричі натиснувши на кнопку ввімкнення. Світлодіод Bluetooth у лівому верхньому кутку пристрою для підтвердження заблимає зеленим кольором.
• Нехай вимірювання триває не менше 30 хвилин.
• Після цього вимірювання завершується подвійним натисканням кнопки живлення. Світлодіод Bluetooth заблимає червоним.
• Всі погодні параметри записуються одночасно.

Відображення та оцінка на ПК

• Підключіть метеостанцію Cobra SMARTsense (Cobra SMARTsense Weatherstation) до комп'ютера через Bluetooth.
• Запустіть програму measureLAB і в першому вікні виберіть "Виміряти зараз", а в наступному вікні - потрібний параметр (погода / освітленість / GPS).
• Щоб передати дані автономних вимірювань, виберіть метеостанцію SMARTsense (Cobra SMARTsense Weatherstation) у верхньому правому вікні і натисніть на символ папки.
• У вікні, що відкрилося, можна вибрати файли, які необхідно імпортувати, і натиснути кнопку "Імпорт".

Виберіть параметри погоди

Виміряйте зараз

Виберіть значок папки
