Початок програмування з PHYWE CubiCode

PHYWE CubiCode змушує лампу світитися

Із системою PHYWE CubiCode учениці та учні дізнаються, як із датчиків, виконавчих пристроїв і невеликої програми постає власний прилад. У цьому досліді учні з'єднують датчик-кнопку з RGB-світлодіодом і програмують у Blockly перетягуванням так, щоб світлодіод світився при натисканні кнопки. Так програмування стає безпосередньо видимим - як при натисканні вимикача світла в класі.

Попередні знання

Корисно мати базове розуміння простого електричного кола (джерело напруги, споживач, вимикач). Досвід поводження з планшетом або комп'ютером стане в пригоді, але не обов'язковий.

Принцип

Програму створюють візуальною мовою програмування Blockly на планшеті, смартфоні або ПК і передають через Bluetooth на центр керування CubiHub. Датчик-кнопка дає вхідні дані, виконавчий пристрій RGB-Light створює вихідні. Так учні безпосередньо переживають, як програма побудована з введення, обробки й виведення.

Навчальна мета

Учні розуміють, як проста програма побудована з введення (датчик), обробки (код) і виведення (виконавчий пристрій). Вони усвідомлюють, що блоки Blockly подають логічні команди, які виконуються в чітко визначеному порядку.

Завдання

Учні з'єднують датчик-кнопку та виконавчий пристрій RGB-Light із CubiHub. Потім вони створюють у Blockly програму, яка вмикає світлодіод при натисканні кнопки, передають її на CubiHub і перевіряють, як вона працює.

• CubiHub і CubiLink не відкривати й не пошкоджувати - вбудовані акумулятори можуть постраждати.
• Використовувати лише кабелі для заряджання та з'єднання з комплекту.
• Захищати пристрої від вологи й сильного тепла.
• Після досліду зарядити пристрої через зарядну станцію з комплекту й належно скласти.

Чи замислювався ти колись, звідки світлофор "знає", коли йому перемикатися? Або як твій улюблений застосунок реагує на дотик? За всім цим стоїть програма - тобто перелік команд, яких дотримується пристрій.

У цьому досліді ти збираєш свою першу власну схему із системою PHYWE CubiCode. Ти з'єднуєш датчик-кнопку та RGB-світлодіод із центром керування CubiHub і пишеш свою першу програму: щойно ти натиснеш кнопку, світлодіод засвітиться зеленим. Так ти робиш програмування видимим.

Із PHYWE CubiCode програми оживають.

1. Збери дослід із CubiHub, датчиком-кнопкою та RGB-світлодіодом.
2. Запрограмуй у Blockly так, щоб світлодіод світився зеленим при натисканні кнопки.
3. Передай свою програму на CubiHub і перевір, чи вона працює так, як задумано.

Застосунок CubiCode для Android

Застосунок CubiCode для iOS

Застосунок CubiCode для Windows

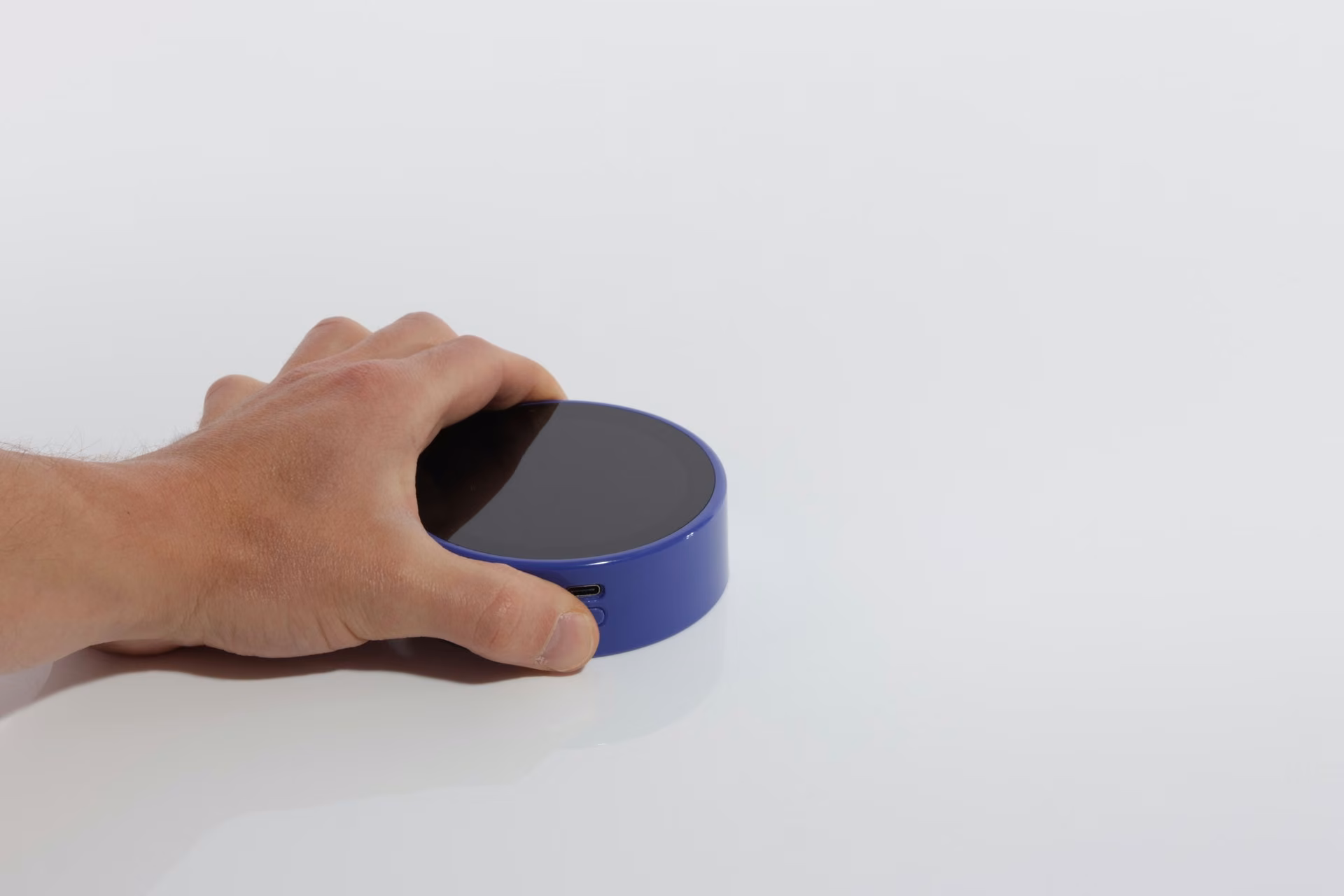

Центр керування CubiHub

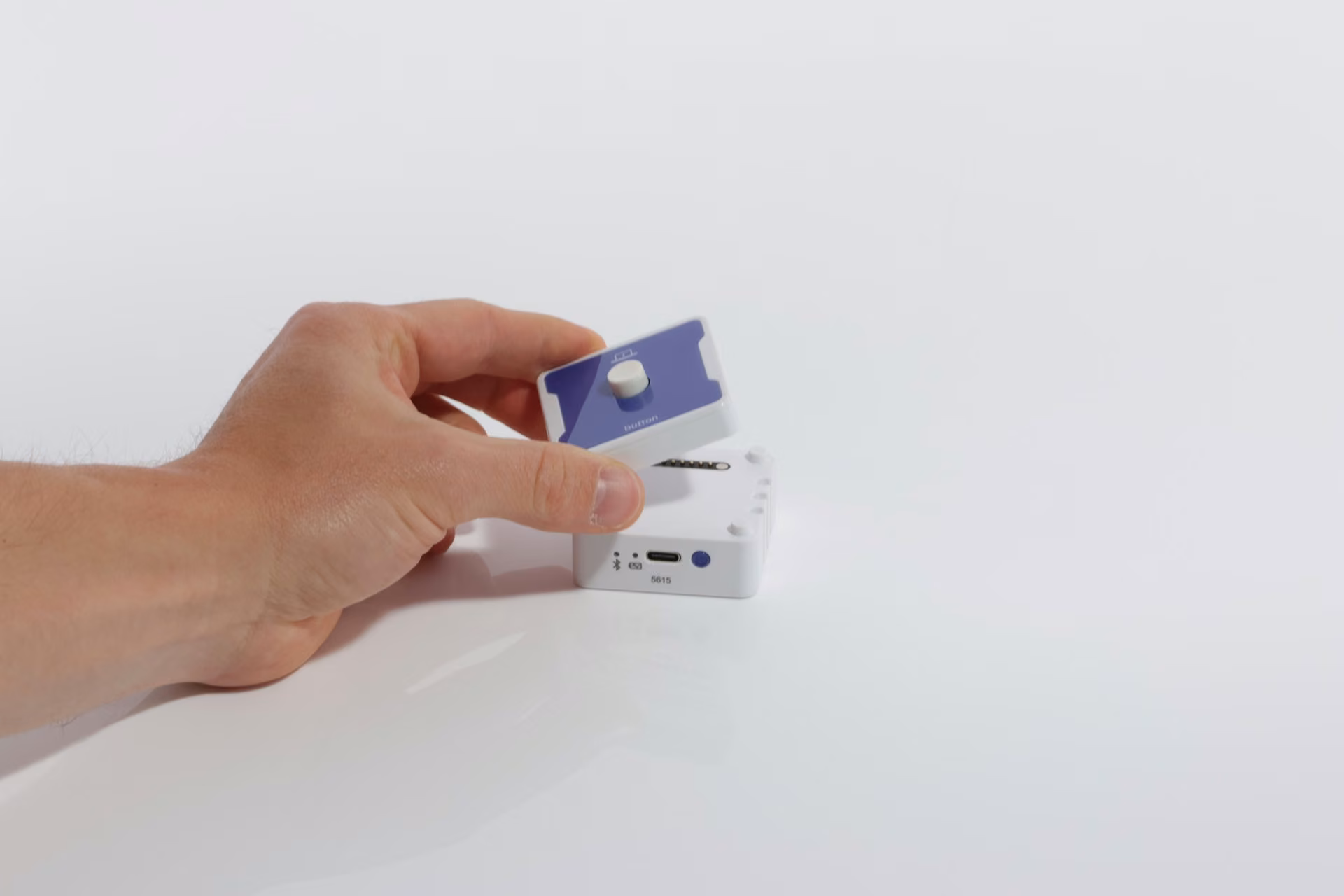

Датчик-кнопка з CubiLink

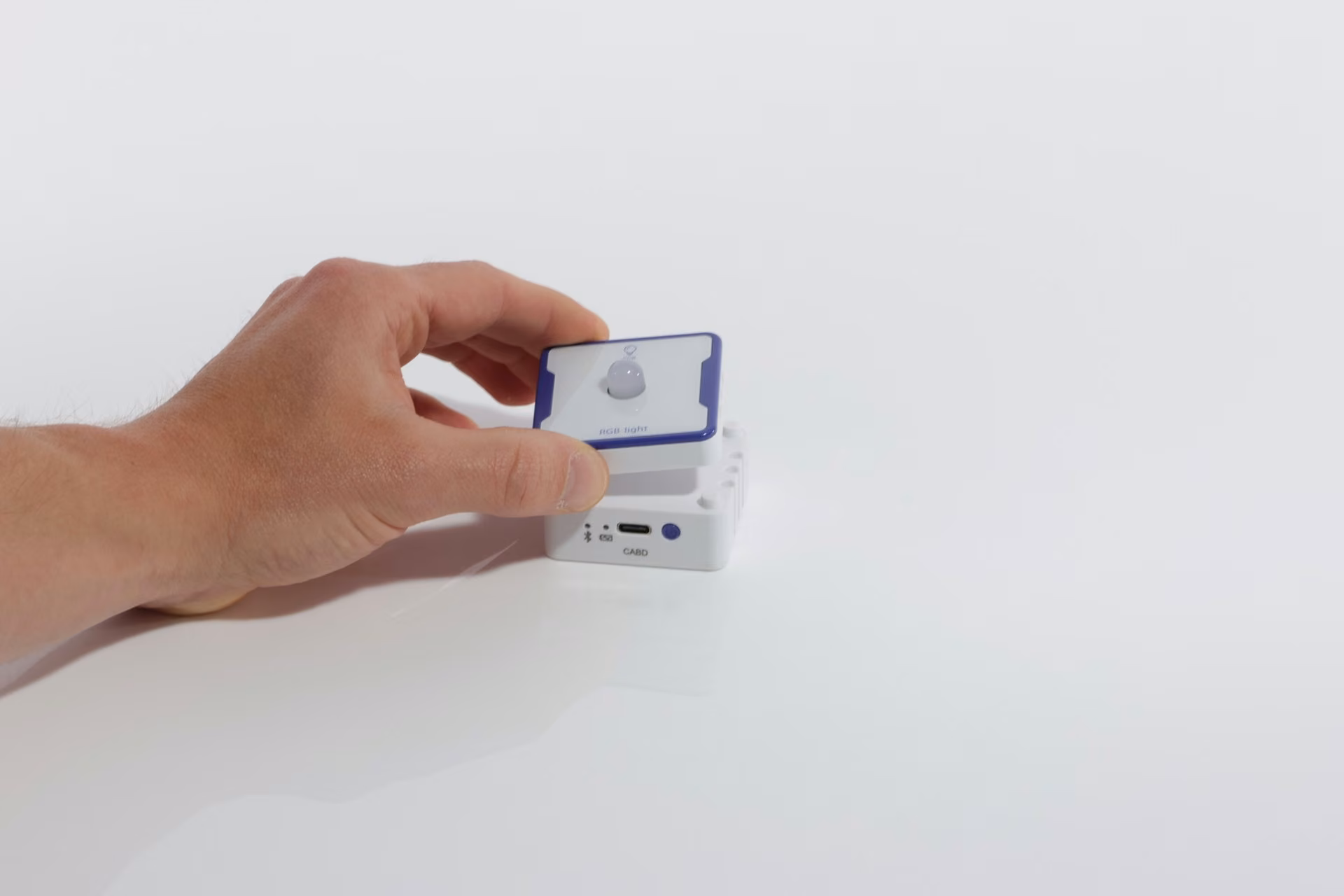

Виконавчий пристрій RGB-Light із CubiLink

1. Натискай на CubiHubкнопку з'єднання доти, доки на дисплеї не з'являться датчик і виконавчий пристрій.
2. Підтвердь з'єднання зеленою кнопкою з галочкою.
3. З'єднання встановлюється.
4. Візьми кінцевий пристрій зі встановленим застосунком Cubi і запусти його.
5. Подивись на показання датчика-кнопки, коли ти вибереш його на CubiHub і натиснеш кнопку.

З'єднання модулів із CubiHub через Bluetooth

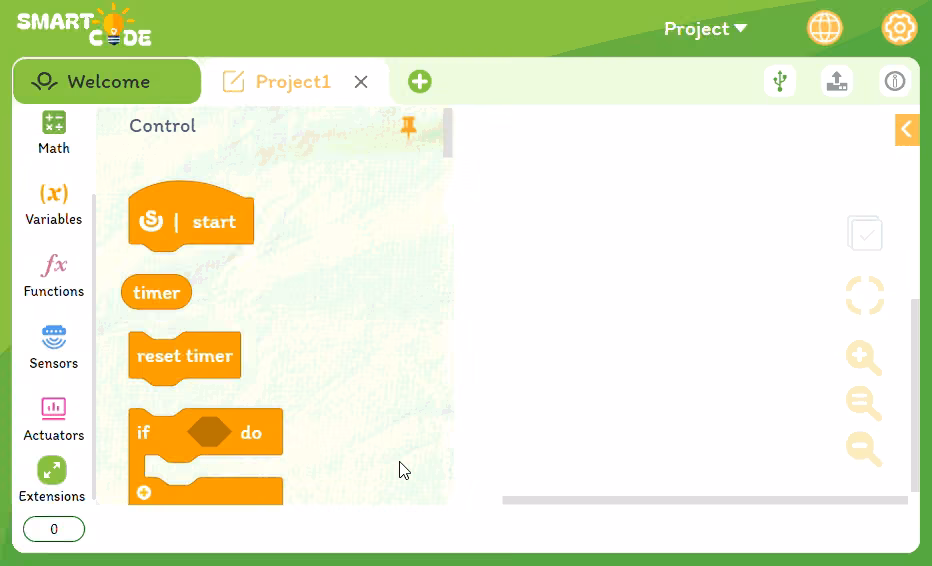

1. Вибери новий, порожній проєкт. Додай модулі через "Extensions" у застосунку CubiCode так, як показано праворуч.
2. Перетягни ці три блоки з палітри блоків ліворуч у робочу область праворуч:
   1. "якщо Button натиснуто"
   2. "встанови RGB-Light на колір зелений"
3. Склацни блоки докупи, наче деталі пазла.
4. Повтори це з такими блоками:
   1. "якщо Button натиснуто" і зміни його на "відпущено"
   2. "RGB-Light вимкнути"

1. З'єднайся через Bluetooth із CubiHub.
2. Натисни в застосунку CubiCode "Передати" (значок стрілки). Твоя програма завантажиться через Bluetooth на CubiHub.
3. Натискай на CubiHubкнопку з'єднання доти, доки на дисплеї не з'являться датчик і виконавчий пристрій.
4. Підтвердь з'єднання зеленою кнопкою з галочкою.
5. З'єднання встановлюється.

Програма виконується, і світлодіод світиться при натисканні кнопки

1. Запусти програму на CubiHub зеленою кнопкою Play.
2. Тепер натисни на датчик-кнопку - RGB-світлодіод засвітиться зеленим!
3. Відпусти кнопку: світлодіод згасне. Доки кнопку натиснуто, він світиться.
   Ти успішно написав і виконав свою першу власну програму!
