P1433905

Порівняння роторних котушок (ДЕМО)

Номер PHYWE
P1433905
Складність
Середній
Підготовка
10 хв
Виконання
20 хв
Предмет
Фізика
Зміст матеріалу
  1. Інформація для вчителів
  2. Інформація для учнів
  3. Протокол

Інформація для вчителів

Застосування

Застосування

Електричний генератор - це електрична машина, яка перетворює енергію руху на електричну енергію. Генератор є протилежністю електродвигуна, який перетворює електричну енергію на енергію руху. Він ґрунтується на відкритому Майклом Фарадеєм 1831 року принципі електрогустини магнітного потоку.

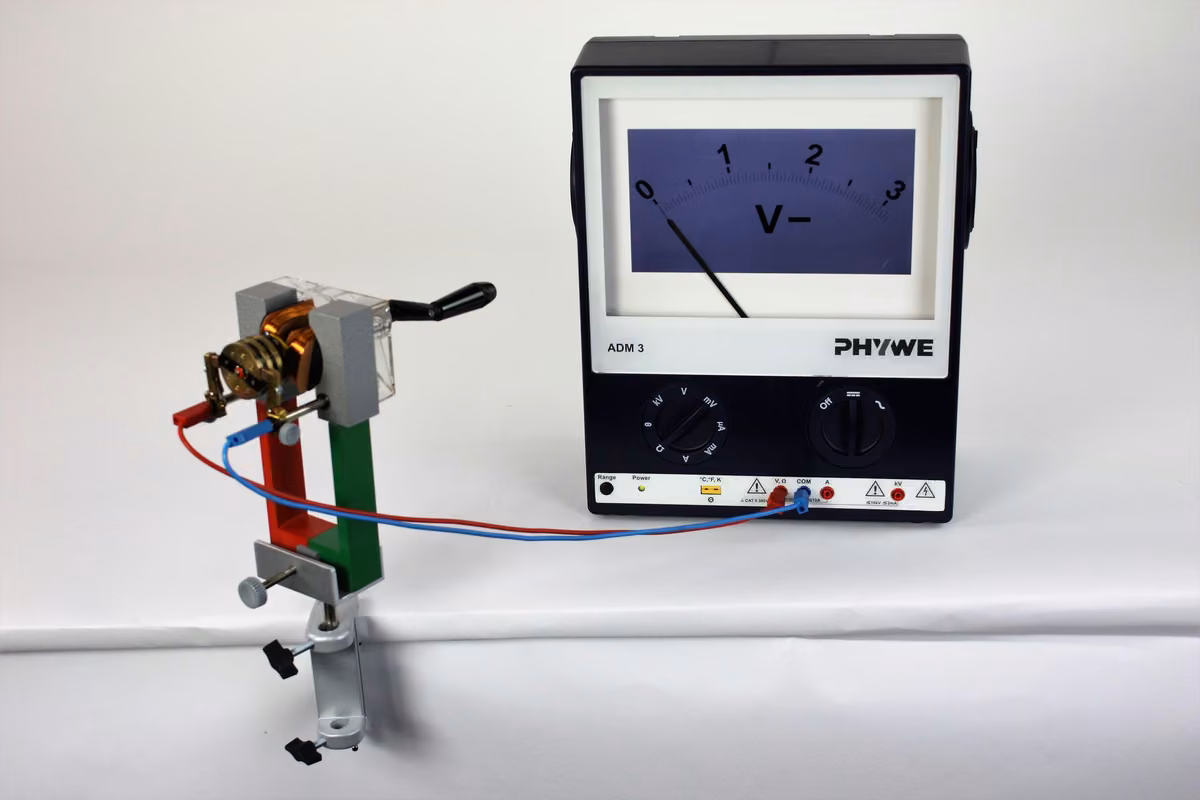

Схема досліду

Інша інформація для вчителів (1/2)

Попередні знання

Інша інформація для вчителів, ілюстрація 1 з 2

Попередні знання не потрібні.

Принцип

Інша інформація для вчителів, ілюстрація 2 з 2

У цьому досліді перевіряють окремі складові частини генератора постійного струму. У першій частині досліду досліджують, який вплив має число витків роторної котушки. У другій частині замість постійного магніту вбудовують електромагніт і досліджують напругу електромагніту.

Інша інформація для вчителів (2/2)

Навчальна мета

Інша інформація для вчителів, ілюстрація 1 з 2

Учні мають зрозуміти, як працює генератор постійного струму.

Завдання

Інша інформація для вчителів, ілюстрація 2 з 2

Досліди залежність індукційної напруги від числа витків роторної котушки.

Інформація для учнів

Мотивація

Електричний генератор - це електрична машина, яка перетворює енергію руху на електричну енергію. Генератор є протилежністю електродвигуна, який перетворює електричну енергію на енергію руху. Він ґрунтується на відкритому Майклом Фарадеєм 1831 року принципі електрогустини магнітного потоку.

Мотивація

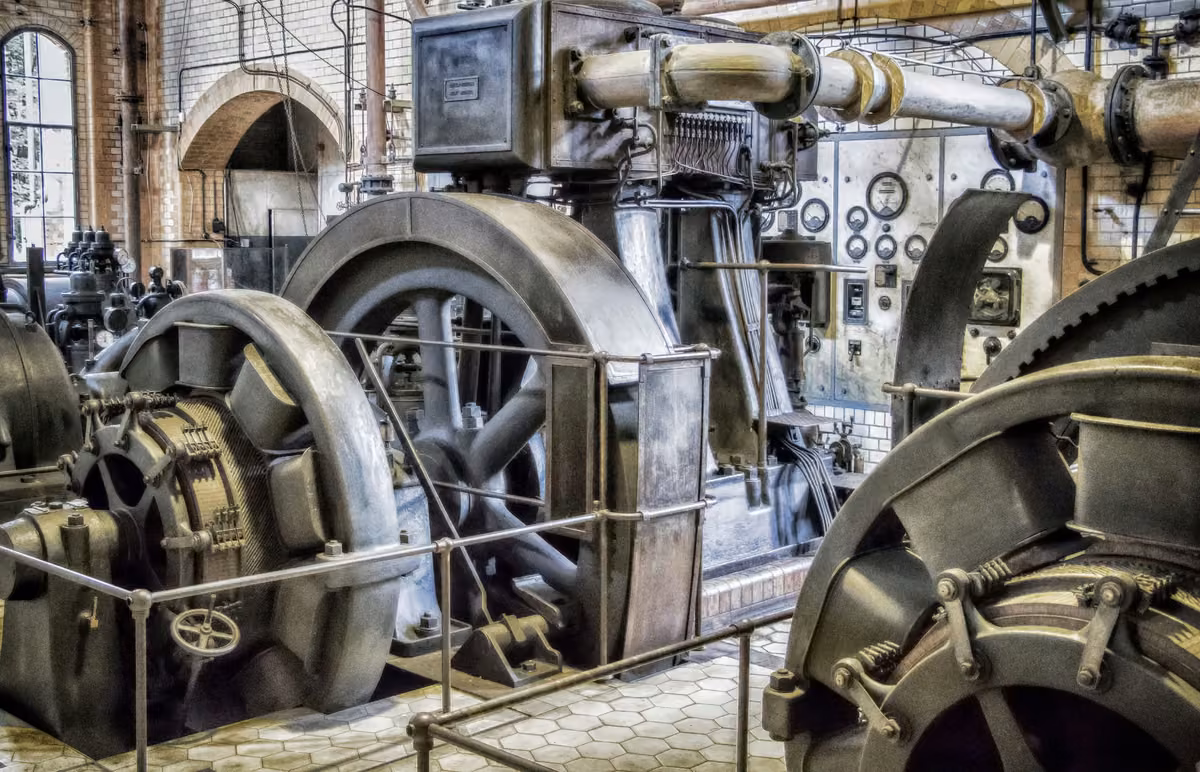

Історичний генератор

Обладнання

Складання (1/3)

Частина досліду 1:

  • Склади насадку двигуна за рис. 1 і рис. 2.

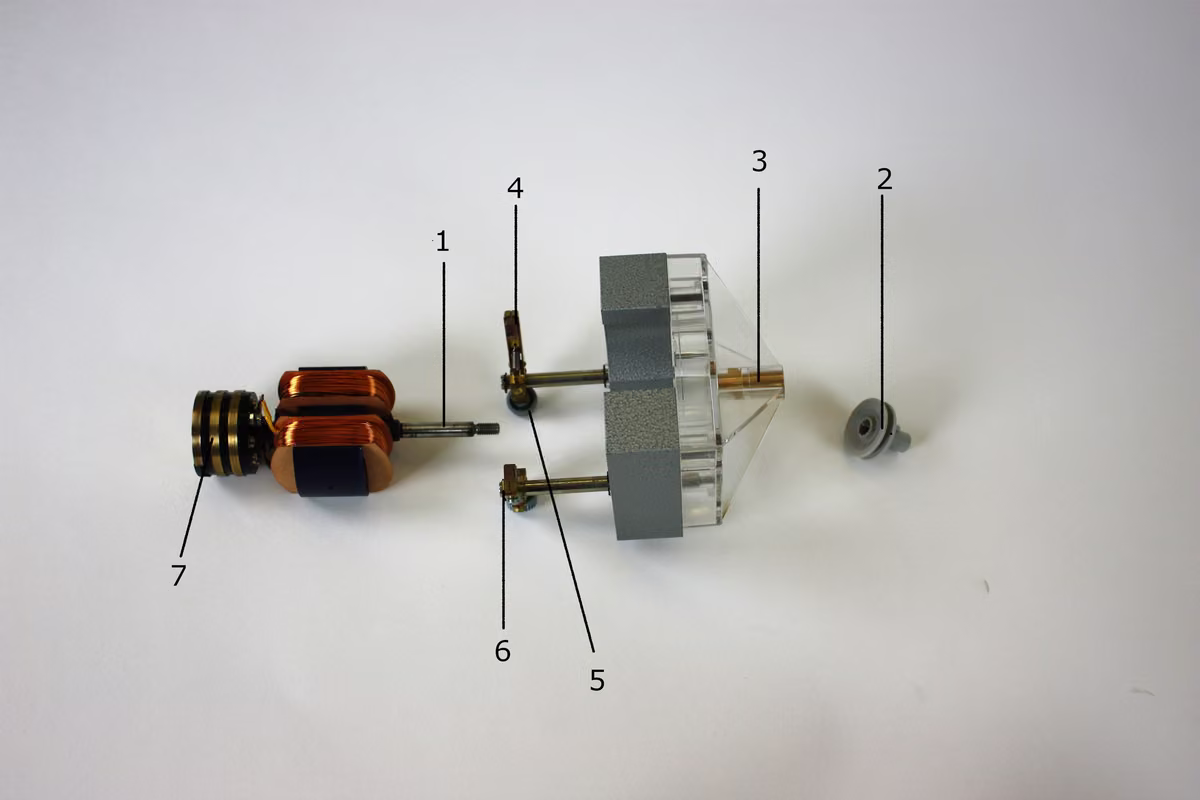

  • Всунь вісь [1] двотаврового якоря в отвір підшипника [3] насадки двигуна, закріпи її разом зі шнуровим шківом [2] і надінь кривошип на шнуровий шків.
  • Приклади щітки [4] насадки двигуна за рис. 2 до розімкнутого контактного кільця [7] і закріпи їх гвинтами з накаткою [5] так, щоб пружини при цьому були натягнуті, а щітки притискалися до контактних кілець.
Складання

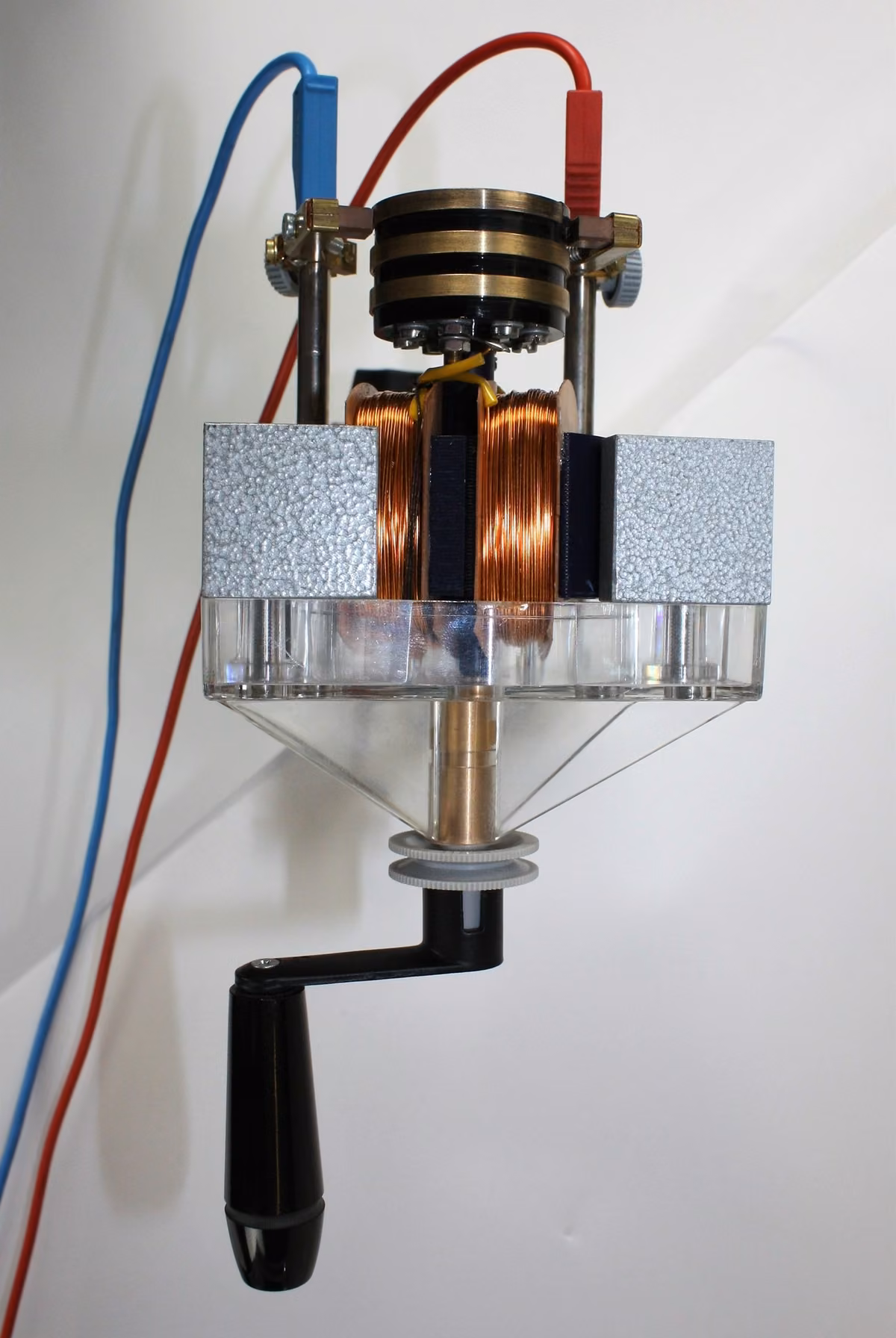

Рис. 1

Складання (2/3)

  • Міцно закрути гвинти з накаткою [5]. Завдяки цьому створюється електричний контакт між котушками якоря та гніздами під'єднання [6].
  • Склади дослід за рис. 3.
Складання, ілюстрація 1 з 2

Рис. 2

Складання, ілюстрація 2 з 2

Рис. 3

Складання (3/3)

Частина досліду 2:

  • Склади дослід за рис. 4.
  • Склади двигун так само, як у частині досліду 1 (рис. 1 і 2).
  • Надінь котушки (1200 витків) на залізне осердя і ввімкни їх послідовно з блоком живлення (постійний струм).
  • Увімкни другий демонстраційний універсальний вимірювальний прилад паралельно до джерела напруги.
Складання

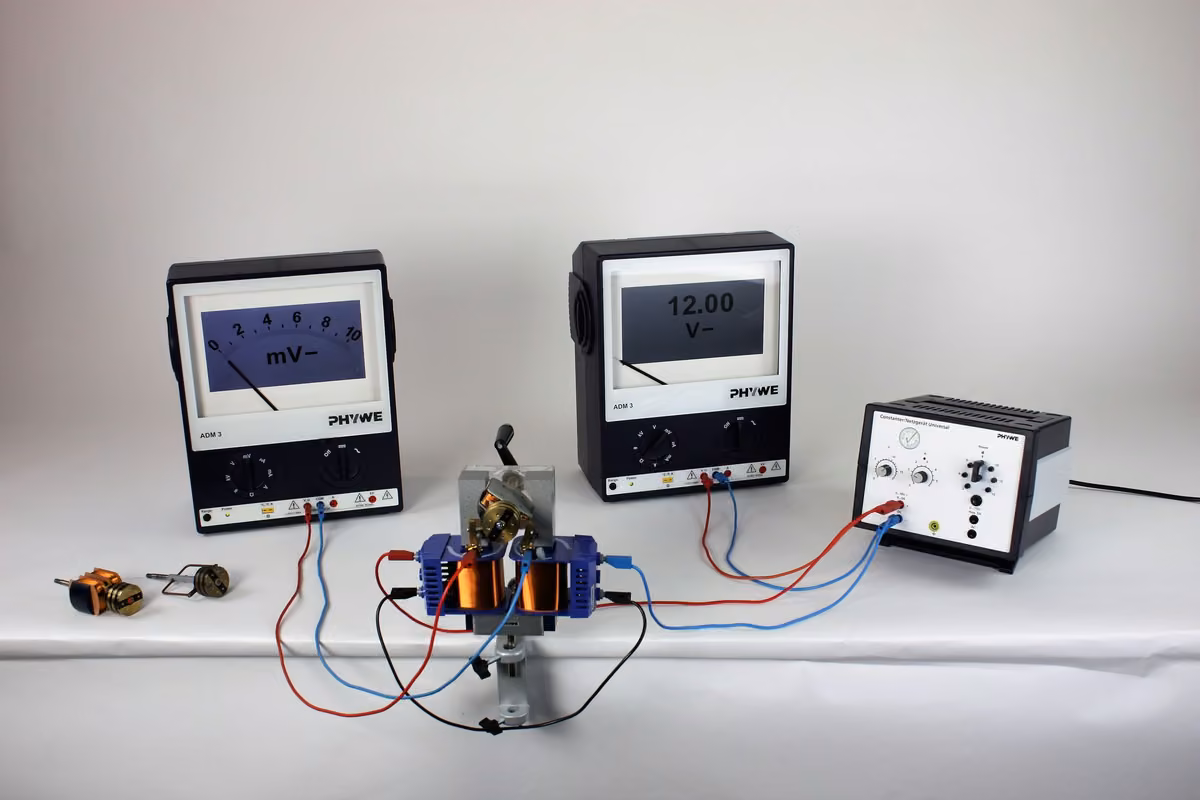

Рис. 4

Виконання (1/2)

Частина досліду 1:

  • Вибери на демонстраційному універсальному вимірювальному приладі відповідний діапазон вимірювання (0 В - 3 В).
  • Крути кривошип зі сталою частотою обертання і запиши індуковану напругу в опрацюванні результатів 1.
  • Перебудуй генератор. Установи при цьому роторну котушку з 10 витками. Зміни на демонстраційному універсальному вимірювальному приладі діапазон вимірювання (0 мВ - 10 мВ).
  • Крути кривошип приблизно з тією самою частотою обертання, що й для двотаврового якоря, і запиши індуковану напругу в опрацюванні результатів 1.
  • Перебудуй генератор ще раз. Установи при цьому роторну котушку з 1 витком. Зміни на демонстраційному універсальному вимірювальному приладі діапазон вимірювання (0 мВ - 1 мВ).
  • Крути кривошип знову приблизно з тією самою частотою обертання і запиши індуковану напругу в опрацюванні результатів 1.

Виконання (2/2)

Частина досліду 2:

  • Вибери для демонстраційного універсального вимірювального приладу, яким вимірюють напругу живлення, цифрове відображення показів.
  • Вибери для демонстраційного універсального вимірювального приладу, який вимірює індуковану напругу роторних котушок, відповідний діапазон вимірювання. Для двотаврового якоря прибл. 0 В - 3 В, для 10 витків прибл. 0 мВ - 10 мВ, для 1 витка прибл. 0 мВ - 1 мВ.
  • Крути кривошип зі сталою частотою обертання.
  • Обмеж силу струму на блоці живлення до 1 ампера і підвищуй напругу на блоці живлення кроками по 4 В. Запиши індукційну напругу для кожного кроку по 4 В в опрацюванні результатів 2.
  • Перебудуй генератор і повтори виконання досліду з роторною котушкою з 10 витками та з 1 витком.

Протокол

Завдання (1/5)

Виміряні значення, частина досліду 1:

[мВ]

Частина досліду 1: двотавровий якір; U_ind [мВ]

Двотавровий якір

Частина досліду 1: роторна котушка 10 витків; U_ind [мВ]

Роторна котушка 10 витків

Частина досліду 1: роторна котушка 1 виток; U_ind [мВ]

Роторна котушка 1 виток

Завдання (2/5)

Виміряні значення, частина досліду 2:

Частина досліду 2: двотавровий якір; U_0 = 0 В; U_Ind:

Двотавровий якір

[В]

Частина досліду 2: двотавровий якір; U_0 = 4 В; U_Ind:

0

Частина досліду 2: двотавровий якір; U_0 = 8 В; U_Ind:

4

Частина досліду 2: двотавровий якір; U_0 = 12 В; U_Ind:

8

Частина досліду 2: двотавровий якір; U_0 = 16 В; U_Ind:

12

16

Частина досліду 2: роторна котушка 10 витків; U_0 = 0 В; U_Ind:

Роторна котушка 10 витків

Частина досліду 2: роторна котушка 10 витків; U_0 = 4 В; U_Ind:

Частина досліду 2: роторна котушка 10 витків; U_0 = 8 В; U_Ind:

Частина досліду 2: роторна котушка 10 витків; U_0 = 12 В; U_Ind:

Частина досліду 2: роторна котушка 10 витків; U_0 = 16 В; U_Ind:

Частина досліду 2: роторна котушка 1 виток; U_0 = 0 В; U_Ind:

Роторна котушка 1 виток

Частина досліду 2: роторна котушка 1 виток; U_0 = 4 В; U_Ind:

Частина досліду 2: роторна котушка 1 виток; U_0 = 8 В; U_Ind:

Частина досліду 2: роторна котушка 1 виток; U_0 = 12 В; U_Ind:

Частина досліду 2: роторна котушка 1 виток; U_0 = 16 В; U_Ind:

Завдання (3/5)

Питання

Яка залежність між індукційною напругою та напругою живлення?

Питання

Яким є відношення індукційної напруги до числа витків?

Завдання (4/5)

Перетягни слова у правильні поля! ____ має 2 рази по 300 витків. Із пункту 2. він мав би давати у 60 разів більшу ____, ніж ____ з ____ витками. Проте індукована напруга ще істотно більша. Причина цього - ____ двотаврового якоря.

Завдання (5/5)

Перетягни слова у правильні поля! ____ за більшого ____, а також за більшої напруги живлення ____, бо крутити кривошип доводиться ____.

Перевірка знань

У матеріалі 2 питання. Оберіть відповіді й перевірте себе.
