Генератор змінного струму (DEMO)

Електричний генератор - це електрична машина, яка перетворює енергію руху на електричну енергію. Генератор є протилежністю електродвигуна, який перетворює електричну енергію на енергію руху. Він ґрунтується на відкритому Майклом Фарадеєм 1831 року принципі електрогустини магнітного потоку.

Попередні знання

Попередні знання не потрібні.

Принцип

Якщо котушку обертати в магнітному полі, то на її кінцях виникає електрична напруга (індукційна напруга). Після кожного пів оберту котушки напруга і сила струму змінюють свій знак. Електричною енергією, що при цьому виникає, можна живити лампу розжарювання.

Навчальна мета

Учні мають зрозуміти, як працює генератор.

Завдання

Дослідь, як за допомогою генератора виробляють електричну напругу й електричний струм.

Електричний генератор - це електрична машина, яка перетворює енергію руху на електричну енергію. Генератор є протилежністю електродвигуна, який перетворює електричну енергію на енергію руху. Він ґрунтується на відкритому Майклом Фарадеєм 1831 року принципі електрогустини магнітного потоку.

Історичний генератор

• Склади дослід за рис. 1.

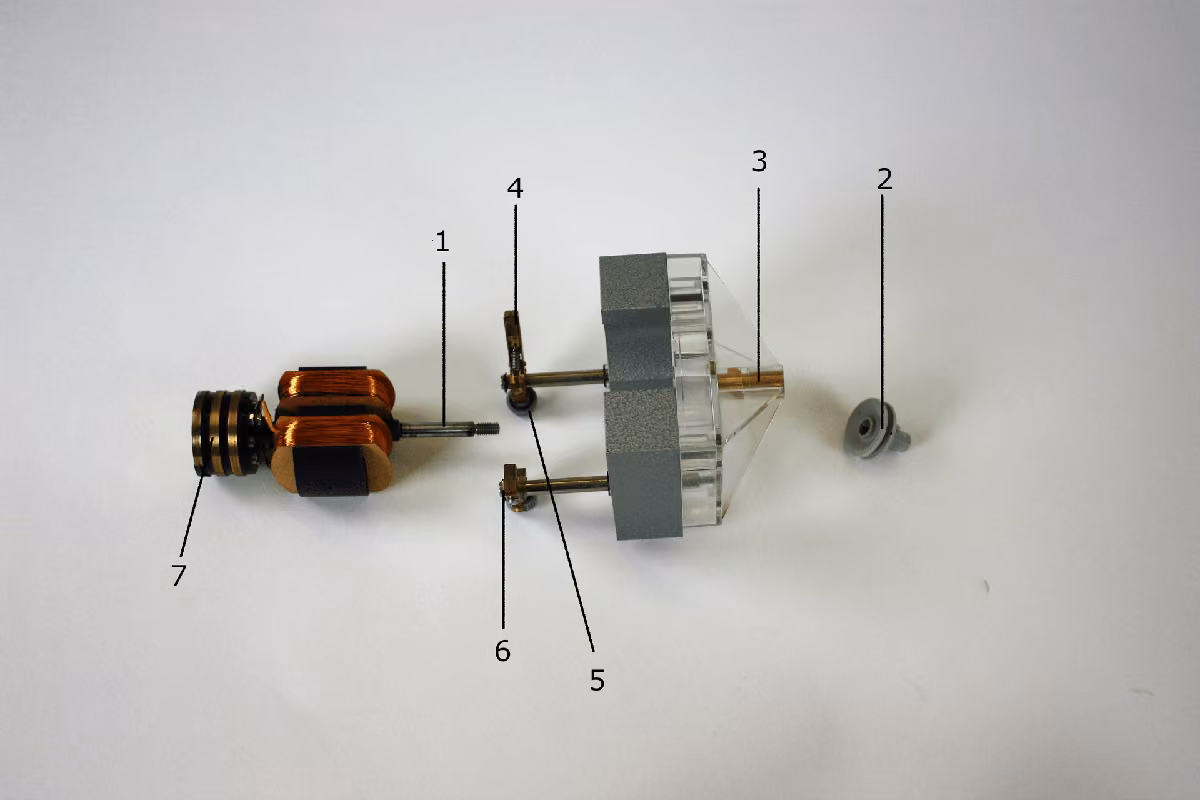

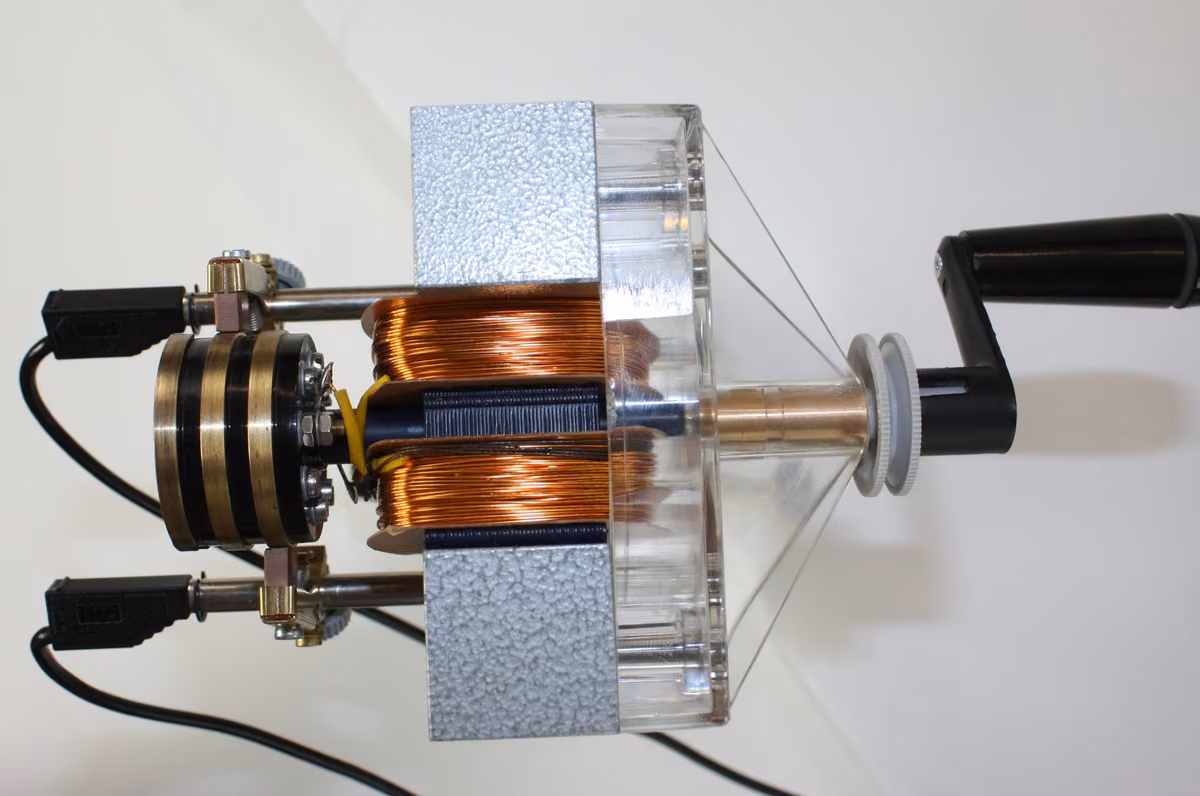

• Збери насадку двигуна за рис. 2 і рис. 3 на наступному слайді.
• Всунь вісь [1] двотаврового якоря в отвір підшипника [3] насадки двигуна і міцно прикрути її шнуровим шківом [2].
• Насади кривошип на шнуровий шків.
• Приклади щітки [4] насадки двигуна за рис. 3 кожну до свого суцільного контактного кільця.

Рис. 1

Рис. 2

• Потягни гвинт з накаткою [5] трохи вгору так, щоб обидва відігнуті важелі щіток лежали на одній лінії. Пружина при цьому натягується, а щітки притискаються до контактних кілець.
• Міцно закрути гвинти з накаткою [5]. Завдяки цьому створюється електричний контакт між котушками якоря та гніздами під'єднання [6].
• Вибери на мультиметрі діапазон вимірювання -10 мВ- ... +10 мВ-, тобто діапазон вимірювання з нулем посередині.

• Склади дослід за рис. 1.
• З'єднай гнізда під'єднання [6] двигуна з входами мультиметра для вимірювання напруги.
• Повільно крути кривошип в один бік, спостерігай за вимірювальним приладом.
• Зміни напрямок обертання.
• Вибери діапазон вимірювання змінної напруги 3 В~ (рис. 4).
• Швидко крути кривошип, спостерігай за вимірювальним приладом.

Рис. 4

• Склади дослід за рис. 5.
• Закріпи ламповий патрон із лампою розжарювання 4 В на штативному стрижні за допомогою подвійної муфти.
• Вибери діапазон вимірювання -10 мА- ... +10 мА-.
• Крути кривошип спочатку повільно, потім швидше, спостерігай за вимірювальним приладом і лампою розжарювання.
• Зміни напрямок обертання.

Рис. 5

• Вибери діапазон вимірювання 100 мА~ (рис. 6).
• Швидко крути кривошип, спостерігай за лампою і вимірювальним приладом.
• Встав лампу розжарювання 3,5 В / 0,2 А.
• Вибери діапазон вимірювання 300 мА~.
• Швидко крути кривошип, спостерігай за лампою і вимірювальним приладом.

Рис. 6
