Загальна інформація
Застосування

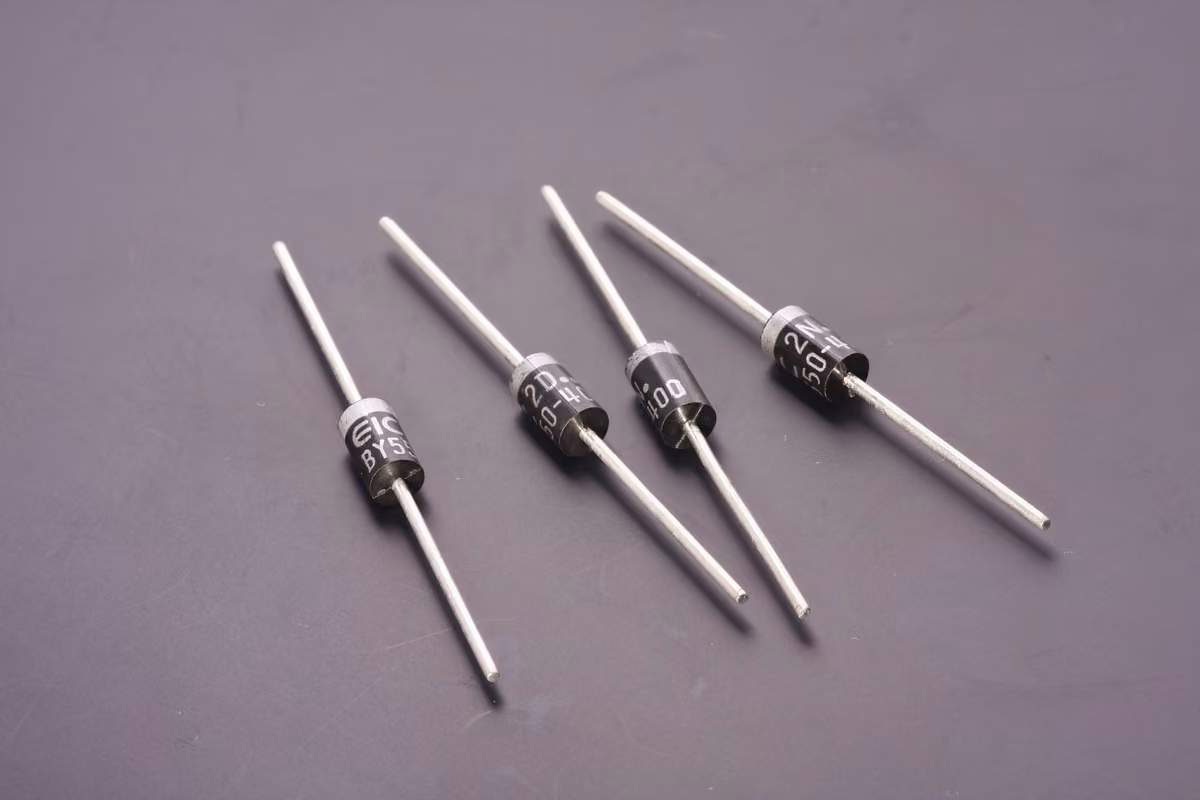

Z-діоди
Z-діоди застосовують для стабілізації напруг і для захисту від перенапруг, тобто для обмеження напруги.
Інша інформація (1/2)
Попередні знання
Треба знати, як в електричному колі вимірюють дві величини - силу струму й напругу.
Принцип
Треба показати, що за допомогою Z-діода можна стабілізувати постійну напругу.
Інша інформація (2/2)
Навчальна мета
Після виконання досліду учні мають уміти використовувати Z-діод в електричному колі та розуміти його застосування для обмеження напруги.
Завдання
Демонструють застосування Z-діода.
Правила безпеки
Для цього досліду діють загальні правила безпечного експериментування на уроках природничих наук.
Щодо H- і P-формулювань звертайся до паспорта безпеки відповідної хімічної речовини.
Обладнання
Складання та виконання
Складання
Рисунок 1
Склади дослід відповідно до рисунка 1.
Увімкни Z-діод у зворотному напрямку.
Обери діапазон вимірювання - для вимірювання робочої напруги і - для вимірювання напруги на Z-діоді.
Виконання
Збільшуй напругу ступенями по .
Зчитуй виміряні значення робочої напруги і напруги на Z-діоді та записуй їх до таблиці.
Спостереження та опрацювання результатів
Спостереження
Вдалося отримати такі показові результати вимірювань:
| 0 | 0,0 | 9 | 4,5 |
| 1 | 0,0 | 10 | 4,6 |
| 2 | 0,5 | 11 | 4,7 |
| 3 | 1,0 | 12 | 4,7 |
| 4 | 1,5 | 13 | 4,7 |
| 5 | 2,5 | 14 | 4,75 |
| 6 | 3,2 | 15 | 4,8 |
| 7 | 3,8 | 16 | 4,8 |
| 8 | 4,3 | 17 | 4,85 |
Опрацювання результатів
Видно, що напруга на Z-діоді змінюється лише незначно, коли робочу напругу збільшують понад . Зміна робочої напруги на спричиняє значно меншу зміну напруги на Z-діоді - .
За допомогою Z-діода можна досягти того, що постійна напруга на елементі кола (тут - на лампі розжарювання) лише незначно змінюється при зміні робочої напруги та при зміні навантаження.
Z-діодами можна стабілізувати постійні напруги і захищати електронні елементи та схеми від надто високих напруг.
