Загальна інформація

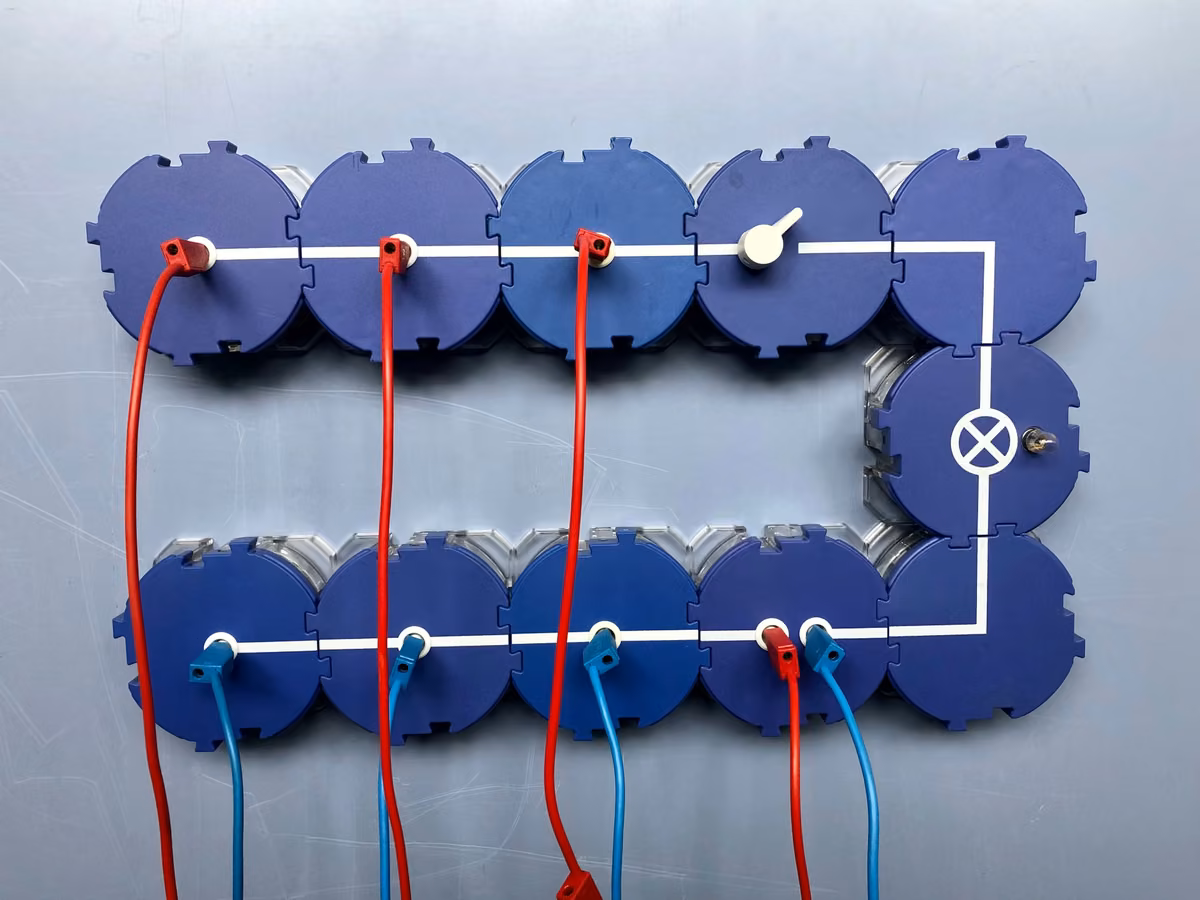

Застосування
Схема досліду
Плавким запобіжником називають захисний пристрій, який розмикає електричне коло за надто великої сили струму. Якщо, наприклад, у побуті в електричному колі тече надто великий струм (скажімо, при під'єднанні надто багатьох приладів), може статися перевантаження й унаслідок цього руйнування електричних приладів. Плавкий запобіжник цьому запобігає.
Інша інформація (1/2)
Попередні знання
Учні мають бути обізнані з принципом дії простого електричного кола та знати поняття струму й напруги.
Принцип
Якщо в електричному колі тече надто великий струм, коло розмикає запобіжник, наприклад плавкий запобіжник.
Інша інформація (2/2)
Навчальна мета
Учнів мають ознайомити з принципом дії запобіжника. Особливу увагу в цьому досліді приділено плавкому запобіжнику.
Завдання
Спочатку дослід складають відповідно до схеми, а потім створюють коротке замикання.
Правила безпеки
Для цього досліду діють загальні правила безпечного експериментування на уроках природничих наук.
Теорія
Запобіжники не допускають неприпустимо великої сили струму й таким чином захищають електричні прилади та установки. У найгіршому разі підвідні проводи могли б нагрітися так сильно, що спричинили б пожежу. Щоб цьому запобігти, у коло вбудовують запобіжники як "задані місця розриву".
У цьому досліді досліджують саме принцип дії плавкого запобіжника. Тут розмикання кола відбувається через те, що дріт запобіжника плавиться внаслідок великої сили струму й спричиненої нею високої температури, і струм припиняється.
Блок живлення обмежує силу струму встановленим максимальним значенням . Щоб залізний дріт розплавився, сила струму не має бути меншою за . Уже сам амперметр може настільки зменшити силу струму, що дослід не вдасться.
Щоб розжарені частинки розплавленого дроту запобіжника, падаючи, не завдали шкоди, треба вжити належних застережних заходів: досить покласти під дріт на експериментальний стіл шматок картону.
Обладнання
Складання та виконання
Складання
Склади дослід відповідно до схеми ліворуч.
Надінь обидва затискачі типу "крокодил" на з'єднувальні штепселі й затисни між ними залізний дріт зовсім коротким відрізком.
Вимикач на початку розімкнений.
Схема досліду
Виконання
Увімкни блок живлення, встанови напругу і максимальну силу струму.
Замкни вимикач і спостерігай за лампою розжарювання.
Замкни лампу розжарювання накоротко коротким з'єднувальним проводом, тобто створи коротке замикання.
Спостерігай за лампою розжарювання та дротом (запобіжника).
Опрацювання результатів (1/3)
Питання
Питання
Питання
Опрацювання результатів (2/3)
Доповни текст із пропусками: Якщо в електричному колі, яке містить ____, виникає ____, то коло розмикається ____. У ____ розмикання кола відбувається через те, що дріт запобіжника плавиться внаслідок великої ____ й спричиненої нею високої ____.
Опрацювання результатів (3/3)
Питання
