Потенціометр із Cobra SMARTsense Code

Схема досліду

Потенціометри - це електричні резистивні компоненти, значення опору яких можна змінювати механічно (поворотом або переміщенням). Потенціометр має щонайменше три виводи (два фіксовані контакти і повзунок) і застосовується переважно як дільник напруги з плавним регулюванням. Через повзунок можна знімати змінний опір. Потенціометри часто використовують для керування електронними пристроями, наприклад для налаштування підсилювача - скажімо, для регулювання гучності підсилювача звуку.

Попередні знання

Учні мають бути обізнані із законом Ома і знати, як працює потенціометр.

Принцип

За допомогою потенціометра встановлюють змінний опір, який вимірюють так: струм вимірюють послідовно, а напругу - паралельно потенціометру. Потім Cobra SMARTsense Code слід налаштувати так, щоб він спрацьовував від певного значення опору.

Навчальна мета

Учні мають набути впевненості в поводженні з потенціометрами та в програмуванні Cobra SMARTsense Code. За допомогою обчисленого опору як каналу унаочнюється закон Ома.

Завдання

Учні налаштовують дослід відповідно до опису досліду. Потім вони встановлюють опір на обчислене значення каналу. Вони вимірюють опір, напругу і силу струму при змінному опорі. Перед початком вимірювань вони правильно конфігурують Cobra SMARTsense Code.

Для цього досліду діють загальні правила безпечного експериментування на уроках природничих наук.

Схема досліду

Потенціометри трапляються нам у багатьох повсякденних пристроях - наприклад, коли ми налаштовуємо гучність на підсилювачі. Простим поворотом чи переміщенням ними можна змінювати електричні опори і завдяки цьому цілеспрямовано керувати напругами.

У цьому досліді ти дізнаєшся, як працює потенціометр, як він побудований і чому він як регульований дільник напруги такий важливий для керування електронними пристроями. Так ти краще зрозумієш техніку, якою користуєшся щодня, - і сам спробуєш, як на неї можна впливати.

1. Збери дослід відповідно до опису досліду.
2. Установи опір як обчислений канал.
3. Виміряй опір, напругу і струм при змінному опорі.
4. Запрограмуй Cobra SMARTsense Code.

iOS

Android

Windows

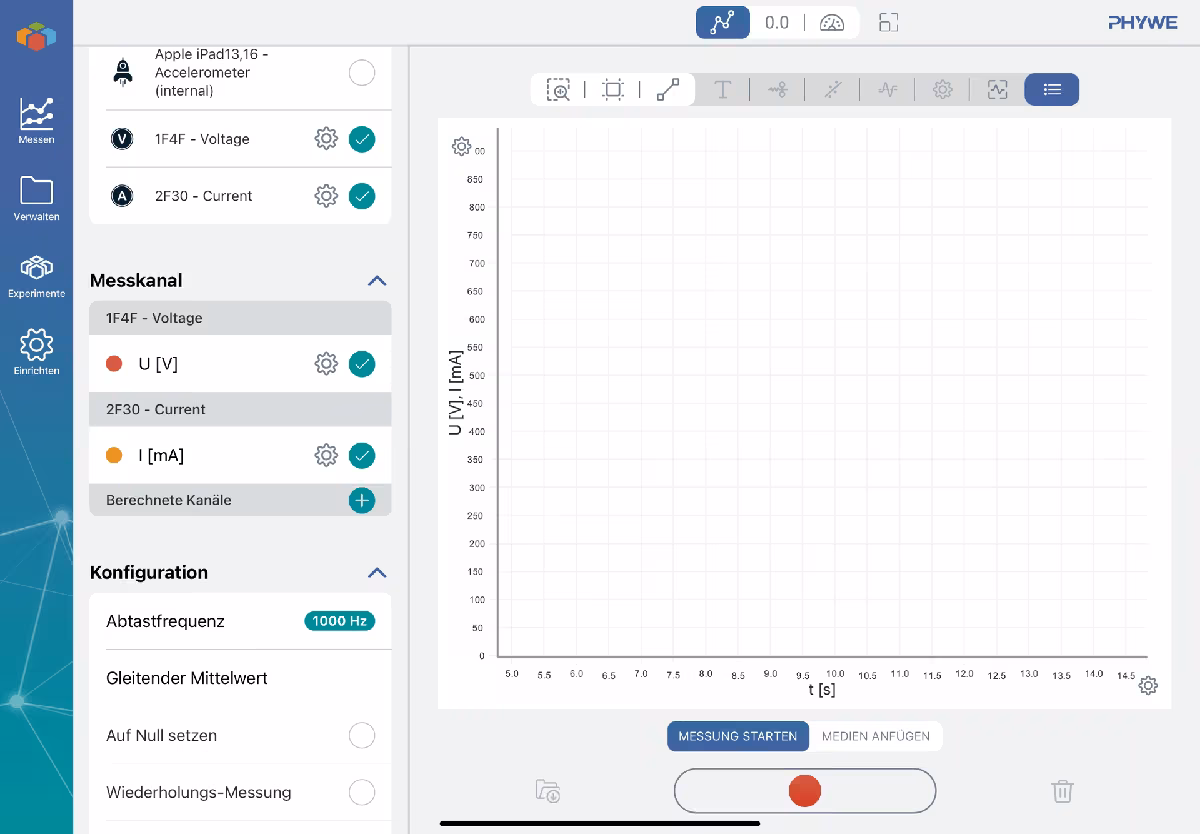

Перше налаштування measureAPP

• Потім відкрий measureAPP і з'єднайся з Cobra SMARTsense Voltage та Cobra SMARTsense Current.
• Встанови частоту вимірювання .
• Одиницею струму має бути міліампер .

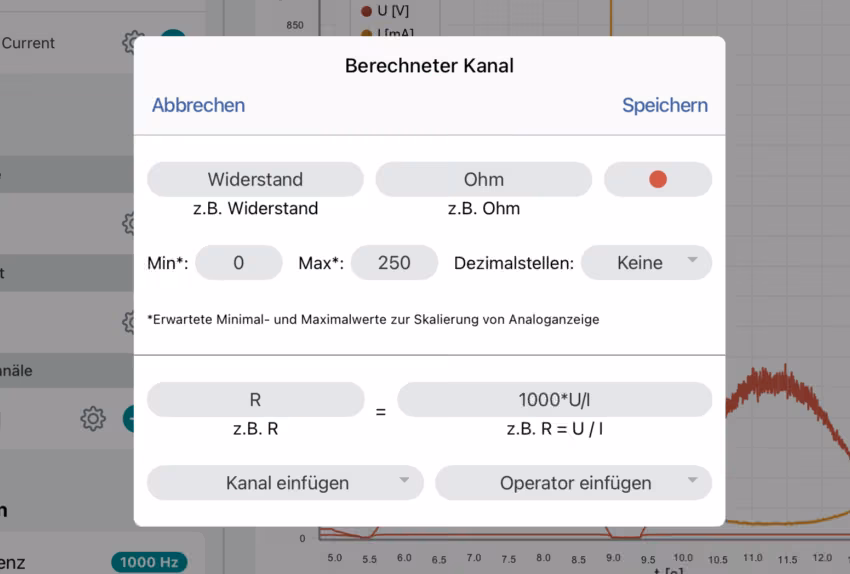

Створення обчисленого каналу

• Тепер дай обчислити опір автоматично, додавши обчислений канал. Для цього натисни на знак плюса поруч із «Обчислені канали» під виміряними каналами. У вікні, що з'явиться, внеси дані так, як показано на фото ліворуч. Якщо хочеш, можеш змінити колір на свій смак.
• Зверни при цьому увагу, що в обчисленні опору має з'явитися множник . Це через те, що струм вимірюється в міліамперах, а не в амперах.
• Потім натисни «Зберегти».

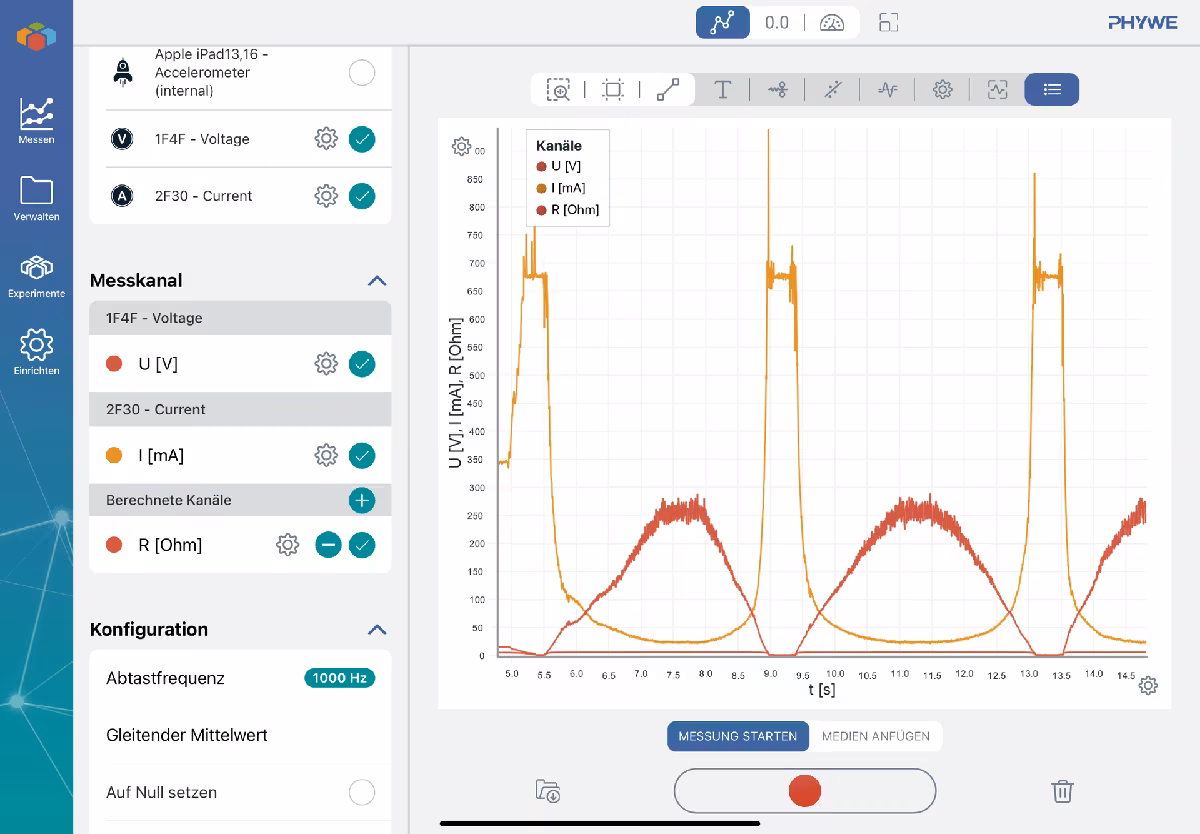

• Тепер запусти вимірювання і зміни рукою опір на потенціометрі. Зупини вимірювання і ще раз простеж за зміною напруги та сили струму залежно від опору: як вони пов'язані між собою? Якими є максимальні значення струму й напруги? Запиши свої спостереження.
• Тепер запиши значення струму, яке вимірюється, коли потенціометр стоїть приблизно на половині максимального опору.

Додавання тригера

• Тепер запрограмуй Cobra SMARTsense Code.
• Для цього додай тригер для SMARTsense Code, натиснувши призначену для цього кнопку з плюсом.
• Якщо ти встановлюєш тригер, це означає, що Cobra SMARTsense Code запускає певну дію, щойно виміряне значення виконає умову, яку ти задаси.

Додавання дії

• Тепер з'явиться вікно, у якому ти можеш вибрати дію, яку хочеш запустити. Для нашого першого тригера ми хочемо, щоб SMARTsense Code показував усміхнений смайлик. Тому вибери цю дію, натиснувши «Вибрати дію».

Додавання вимірювального каналу

• Тепер ти маєш налаштувати, за яким вимірюванням слід стежити. Згодом це буде та вимірювана величина, яка має виконувати певну умову. У нас це сила струму. Тому вибери відповідний вимірювальний канал.

Додавання порогового значення

• Є дві можливості, від чого спрацьовує дія: або вона спрацьовує, щойно порогове значення перевищено, або коли воно не досягнуте. Який із цих двох випадків діє для цього тригера, ти вибереш на наступному кроці. Спершу тобі треба визначити, наскільки великим є порогове значення, натиснувши на відповідне текстове поле.
• Як значення струму візьми те значення, яке було виміряне, коли потенціометр стояв приблизно посередині.

Приклад налаштованого тригера для Cobra SMARTsense Code

• Вибери, чи має дія виконуватись, коли порогове значення перевищено, чи коли воно не досягнуте.
• Спочатку створи тригер, який спрацьовує, коли порогове значення не досягнуте. Як це може виглядати, ти бачиш ліворуч. Потім натисни «зберегти».
• Тепер додай ще один тригер на випадок, коли порогове значення перевищено.
• Тепер перевір свої програмування. Експериментуй і дай приладу Code показати всі свої функції.
