P1378500

Транзистор як підсилювач напруги

Номер PHYWE
P1378500
Складність
Середній
Підготовка
10 хв
Виконання
10 хв
Предмет
Фізика
Зміст матеріалу
  1. Інформація для вчителів
  2. Додаткова інформація для вчителів (1/2)
  3. Додаткова інформація для вчителів (2/2)
  4. Інформація для учнів
  5. Протокол
  6. Завдання (1/5)

Інформація для вчителів

Опис

Опис

Експериментальна установка

У цьому експерименті учні дізнаються про використання транзистора для підсилення змінної напруги.

Цей експеримент також знайомить учнів з часто обговорюваною проблемою виникнення електросмогу. Продемонстровано, що електричні пристрої генерують магнітні поля в навколишньому середовищі, коли вони працюють.

Додаткова інформація для вчителів (1/2)

Попередні знання

Додаткова інформація для вчителів, ілюстрація 1 з 2

Учні повинні знати, як працює транзистор.

Принцип

Додаткова інформація для вчителів, ілюстрація 2 з 2

Створюване трансфоматором джерела живлення розсіяне магнітне поле індукує низьку змінну напругу в котушці. Його безпосереднє виявлення за допомогою навушників не є переконливим через низький рівень змінної напруги. Для досягнення необхідного підсилення напруги ця змінна напруга накладається на напругу зміщення бази, що генерується дільником напруги, і періодично контролює струм колектора навколо середнього значення, заданого напругою зміщення. Коливання струму колектора генерують коливання напруги в навушниках, які сприймаються як гудіння.

Додаткова інформація для вчителів (2/2)

Мета навчання

Додаткова інформація для вчителів, ілюстрація 1 з 2

Під час експерименту учні повинні побачити, що транзистор може бути використаний як підсилювач напруги.

Завдання

Додаткова інформація для вчителів, ілюстрація 2 з 2

Спробуйте посилити низькі змінні напруги, індуковані в котушці змінними магнітними полями блоку живлення, таким чином, щоб їх можна було виявити за допомогою навушників.

Інструкції з техніки безпеки

Інструкції з техніки безпеки, ілюстрація 1 з 2
Інструкції з техніки безпеки, ілюстрація 2 з 2

До цього експерименту застосовуються загальні інструкції щодо безпечного проведення експериментів під час викладання природничих наук.

Інформація для учнів

Мотивація

Транзистор - це електронний напівпровідниковий компонент для керування переважно низькими електричними напругами та струмами. Це, безумовно, найважливіший "активний" компонент електронних схем, який використовується, наприклад, у комунікаційній техніці, силовій електроніці та комп'ютерних системах. Транзистори мають особливе значення - здебільшого як перемикачі - в інтегральних схемах, що уможливлює широке розповсюдження мікроелектроніки.

Цей експеримент досліджує використання транзистора як підсилювача напруги.

Мотивація

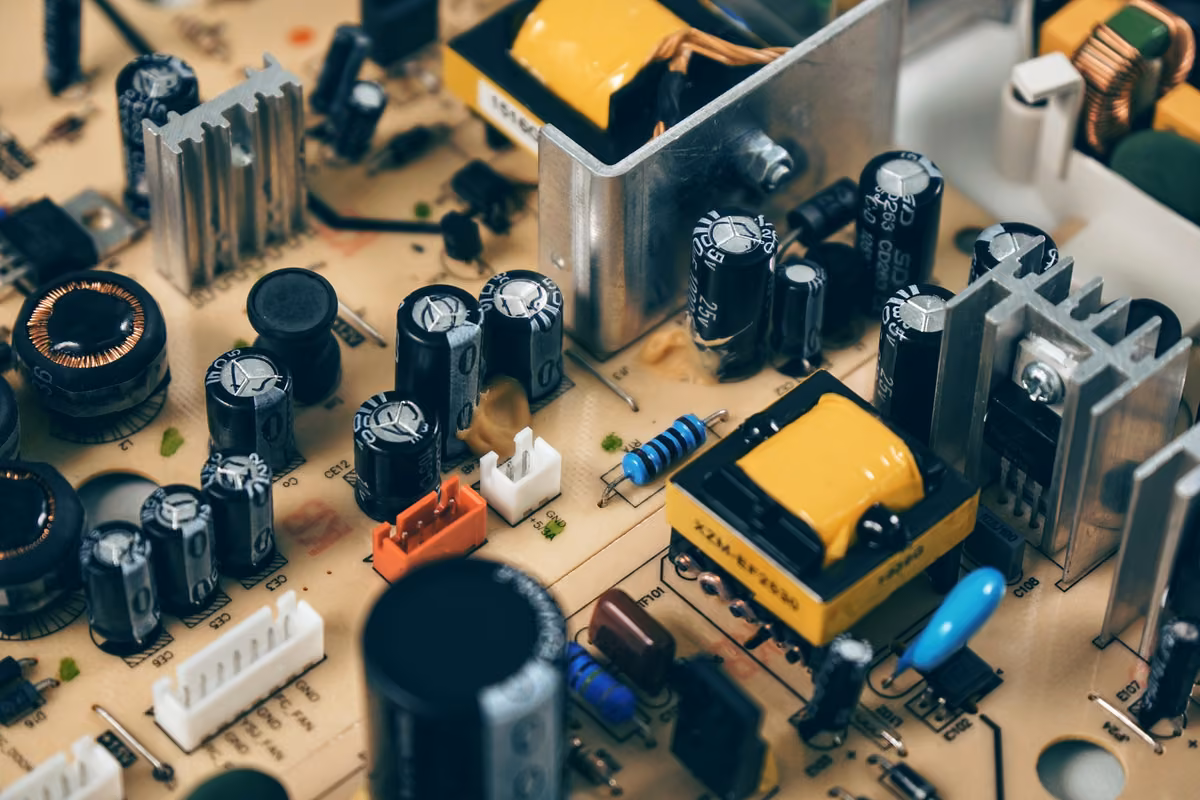

Електронні компоненти

Матеріал

ПозиціяМатеріалПункт №.Кількість
1З'єднувальний, прямий, модуль SB05601-013
2З'єднувальний, кутовий, модуль SB05601-024
3З'єднувальний, Т-подібний, модуль SB05601-034
4З'єднувальний, розімкнутий, модуль SB05601-042
5З'єднувальний прямий з роз'ємом модуль SB05601-102
6З'єднувальний, прямий з роз'ємом, модуль SB05601-112
7З'єднувальний, кутовий з роз'ємом, модуль SB05601-122
8Опір 47 кОм, модуль SB05615-471
9Потенціометр 10 кОм, модуль SB05625-101
10Кремнієвий діод 1N4007, модуль SB05651-001
11Транзистор NPN (BC337), модуль SB05656-001
12Конденсатор 47 нФ, модуль SB05642-471
13Конденсатор (ELKO) 47 мкФ, модуль SB05645-471
14Котушка, 1600 витків07830-011
15Ярмо07833-001
16З'єднувальний провідник, 250 мм, червоний07360-012
17З'єднувальний провідник, 250 мм, синій07360-042
18З'єднувальний провідник, 500 мм, червоний07361-012
19З'єднувальний провідник, 500 мм, синій07361-042
20PHYWE Джерело живлення пост. струм: 0...12 В, 2 A / змін. струм: 6 В, 12 В, 5 A13506-931
21Аналоговий мультиметр, 600 В AC/DC, 10A AC/DC, 2 МОм, захист від перевантаження07021-111

Підготовка

частина 1

  • Зберіть експериментальну установку, як показано на рис. 1 і рис. 2. Однак, на відміну від цього, спочатку підключіть навушники безпосередньо до котушки. Вставте двожильний провід у котушку.

частина 2

  • Зберіть експериментальну установку, як показано на рис. 3 та рис. 4.
Підготовка, ілюстрація 1 з 8

Рис. 1

Підготовка, ілюстрація 2 з 8
Підготовка, ілюстрація 3 з 8

Рис. 3

Підготовка, ілюстрація 4 з 8
Підготовка, ілюстрація 5 з 8
Підготовка, ілюстрація 6 з 8

Рис. 2

Підготовка, ілюстрація 7 з 8
Підготовка, ілюстрація 8 з 8

Рис. 4

Виконання роботи (1/2)

Частина 1

  • Увімкніть блок живлення.
  • Перемістіть котушку (із залізним осердям) до блоку живлення. Прислухайтеся до низького гудіння в навушниках.

Завдання 1:Вимкніть живлення і запишіть свої спостереження в протокол.

  • Тепер підключіть навушники, як показано на рис. 2.
  • Встановіть мультиметр на діапазон вимірювання 10 В-. Увімкніть блок живлення і встановіть напругу постійного струму на 12 В-.
  • За допомогою потенціометра 10 кОм встановіть напругу колектор-емітер, що відображається на вимірювальному приладі, приблизно на 5 В.

Виконання роботи (2/2)

Завдання 2:Переміщайте і повертайте котушку із залізним осердям туди-сюди біля блоку живлення. Прислухайтеся до гудіння в навушниках. Вимкніть блок живлення і запишіть свій результат.

Частина 2

  • Зберіть експериментальну установку як показано на рис. 4 і увімкніть блок живлення.
  • Розташуйте котушку перед джерелом живлення і цього разу спостерігайте за відхиленням стрілки вимірювального приладу.

Завдання 3:Визначте точку на блоці живлення, де реєструється найсильніше змінне магнітне поле (найсильніший електросмог). Запишіть спостереження та виміряне значення.

Вимкніть блок живлення.

Протокол

Спостереження (1/3)

Запишіть свої спостереження щодо завдання 1.

Спостереження (2/3)

Запишіть свої спостереження щодо завдання 2.

Спостереження (3/3)

Запишіть свої спостереження щодо завдання 3.

Завдання (1/5)

Чому в навушниках виникає гудіння, коли котушка наближається до блоку живлення?

Завдання (2/5)

Як працює дільник напруги, що складається з резистора 47 кОм і змінного резистора 10 кОм?

Завдання (3/5)

Як змінюється ЕРС індукції, що прикладена до бази транзистора через конденсатор?

Завдання (4/5)

Чому індукційна котушка підключена до бази транзистора через конденсатор?

Завдання (5/5)

Опишіть, принципово, як можна побудувати пристрій для виявлення магнітного електросмогу.
