Інформація для вчителів
Опис

Експериментальна установка
Трансформатори часто використовуються для перетворення напруги в системах електроживлення і в технічних пристроях, особливо в блоках живлення для забезпечення низької напруги в багатьох типах електричних і електронних пристроїв.
Вони також необхідні для передачі сигналів і захисного розподілу.
Додаткова інформація для вчителів (1/2)
Попередні знання

Учні вже знають той факт, що в котушці напруга індукується доти, доки змінюється магнітне поле, яке охоплює котушку,
Принцип

Для ідеального трансформатора первинна і вторинна потужності під навантаженням рівні і, як наслідок, застосовується наступне: .
Інша інформація про викладача (2/2)
Додаткова інформація для вчителів (2/2)
Мета навчання

В результаті експерименту учні повинні зрозуміти, що відношення зростає при збільшенні навантаження, і це стосується і навантаженого трансформатора: .
Завдання

Побудуйте модель трансформатора та дослідіть режим роботи трансформатора під навантаженням.
Інструкції з техніки безпеки


До цього експерименту застосовуються загальні інструкції щодо безпечного проведення експериментів під час викладання природничих наук.
Інформація для учнів

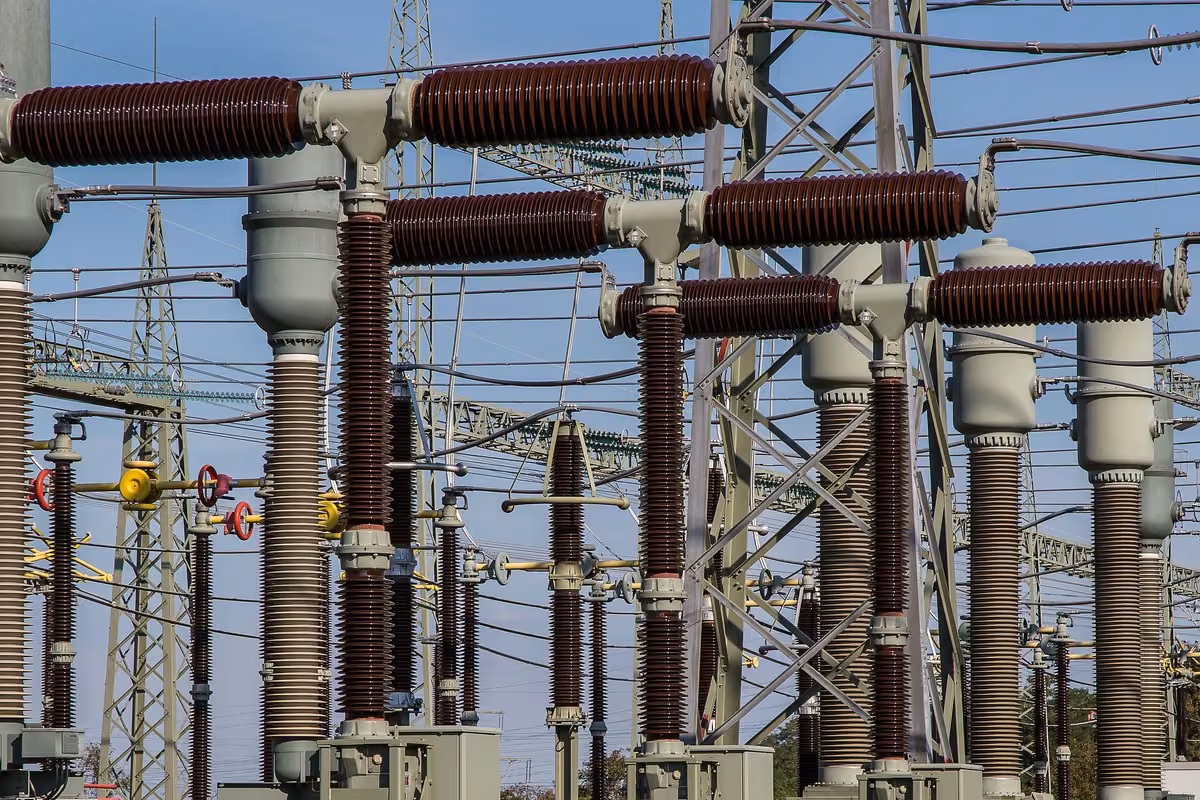

Мотивація
Трансформатори часто використовуються для перетворення напруги в системах електроживлення і в технічних пристроях, особливо в блоках живлення для забезпечення низької напруги в багатьох типах електричних і електронних пристроїв.
Вони також необхідні для передачі сигналів і захисного розподілу.

Трансформатори як трансформатори напруги
Матеріал
| Позиція | Матеріал | Пункт №. | Кількість |
|---|---|---|---|
| 1 | З'єднувальний, прямий, модуль SB | 05601-01 | 2 |
| 2 | З'єднувальний, кутовий, модуль SB | 05601-02 | 2 |
| 3 | З'єднувальний, розімкнутий, модуль SB | 05601-04 | 2 |
| 4 | З'єднувальний прямий з роз'ємом модуль SB | 05601-10 | 2 |
| 5 | З'єднувальний, кутовий з роз'ємом, модуль SB | 05601-12 | 2 |
| 6 | Вимикач вкл./викл., модуль SB | 05602-01 | 1 |
| 7 | Опір 50 Ом, модуль SB | 05612-50 | 1 |
| 8 | Опір 100 Ом, модуль SB | 05613-10 | 1 |
| 9 | Котушка, 400 витків | 07829-01 | 1 |
| 10 | Котушка, 1600 витків | 07830-01 | 1 |
| 11 | U-подібне осердя | 07832-00 | 1 |
| 12 | Ярмо | 07833-00 | 1 |
| 13 | Затискний штифт | 07834-00 | 1 |
| 14 | З'єднувальний провідник, 250 мм, червоний | 07360-01 | 2 |
| 15 | З'єднувальний провідник, 250 мм, синій | 07360-04 | 2 |
| 16 | З'єднувальний провідник, 500 мм, червоний | 07361-01 | 2 |
| 17 | З'єднувальний провідник, 500 мм, синій | 07361-04 | 2 |
| 18 | PHYWE Джерело живлення пост. струм: 0...12 В, 2 A / змін. струм: 6 В, 12 В, 5 A | 13506-93 | 1 |
| 19 | Аналоговий мультиметр, 600 В AC/DC, 10A AC/DC, 2 МОм, захист від перевантаження | 07021-11 | 2 |
Підготовка та виконання роботи (1/3)
- Зберіть експериментальну установку, як показано на рис. 1 і рис. 2, але спочатку без вольтметра. Вимикач розімкнений. Покладіть ярмо відкритою поверхнею на подібне осердя і міцно з'єднайте його затискним гвинтом. Котушка з 1600 витками є первинною котушкою моделі трансформатора.
- Виберіть діапазон вимірювання сили струму 30 мА~. Встановіть напругу джерела живлення на 12 В~ та увімкніть його.
- Встановіть резистор 100 Ом у вторинному колі. Замкніть вимикач і виміряйте силу струму (у первинному колі) і (у вторинному колі). Запишіть виміряні значення в таблицю в протоколі.

Рис. 1
Підготовка та виконання роботи (2/3)
- Аналогічно визначте значення і для резистора 50 Ом. Знову запишіть виміряні значення.
- Встановіть діапазон вимірювання сили струму на 300 мА~. Замкніть вторинну обмотку, як показано на рис. 3, замінивши резистор на лінійний модуль. Виміряйте ще раз і і запишіть виміряні значення.
- Розімкніть вимикач. Увімкніть вимірювальний прилад, як показано на рис. 4, для первинного кола, паралельно вторинній обмотці. Виберіть діапазон вимірювання напруги 10 В~.

Рис. 2
Підготовка та виконання роботи (3/3)
- Замкніть вимикач, виміряйте при замиканні і запишіть значення в таблицю.
- Замініть лінійний модуль на резистор. По черзі увімкніть раніше використані модулі назад у вторинне коло. Виміряйте напругу в кожному випадку і запишіть виміряні значення.
- Вимкніть блок живлення.


Рис. 3


Рис. 4
Протокол
Спостереження
Модулі у вторинному колі
Резистор 100 Ом
Резистор 50 Ом
Замикання
[мА]
[мА]
[В]
Завдання
Питання
Питання
Питання
Питання
