Інформація для викладачів
Опис

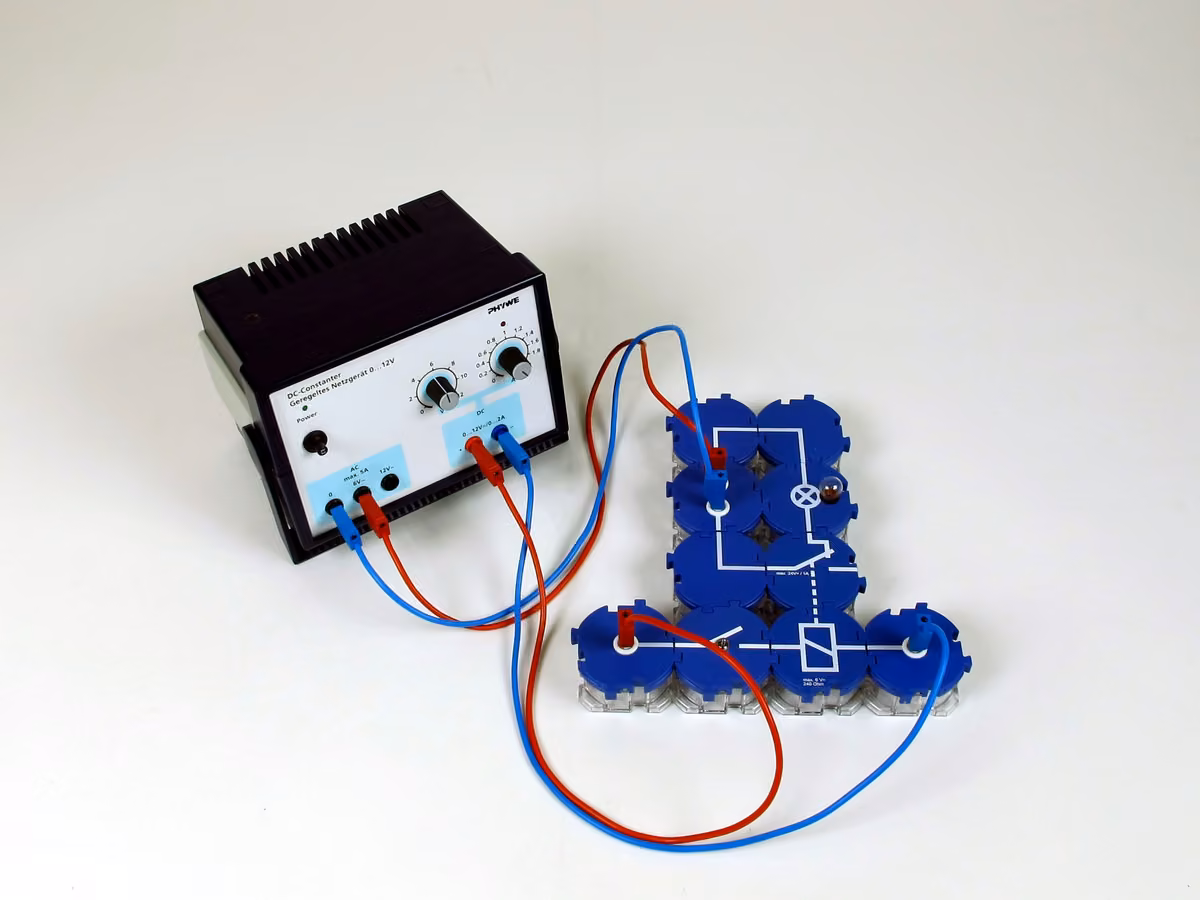

Експериментальна установка
Реле різних типів зазвичай використовуються в комутаційній техніці, наприклад, для розмикання або замикання електричних кіл, які знаходяться на великій відстані або у важкодоступних місцях.
Додаткова інформація для викладачів (1/2)
Попередні знання

Учні повинні були отримати перший експериментальний досвід використання блоку живлення.
Принцип

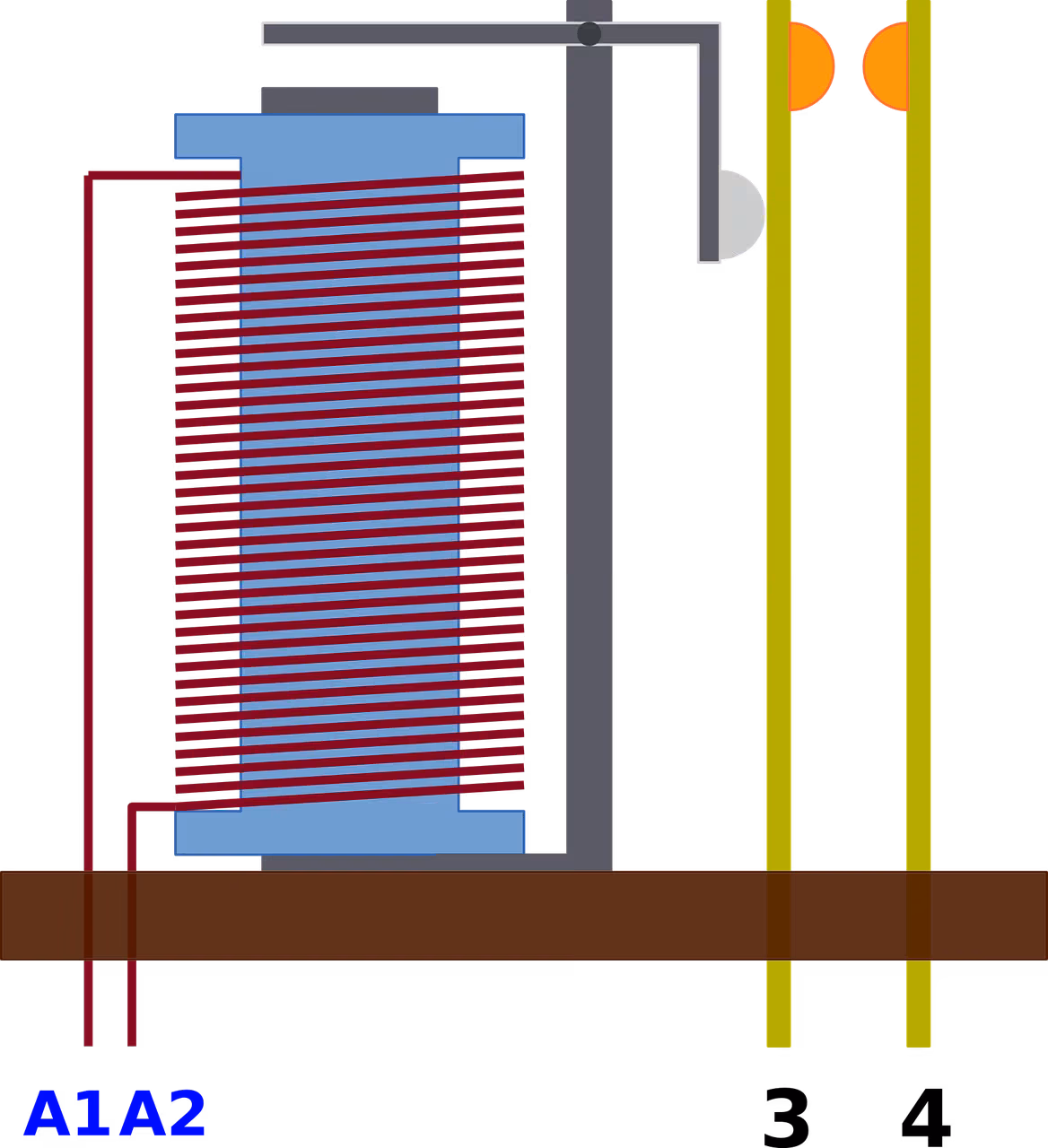

Механічне реле зазвичай працює за принципом електромагніту. Електричний струм у котушці збудження створює магнітний потік через феромагнітне осердя і рухомий якір, який також є феромагнітним. На якір через повітряний зазор діє сила, яка змушує його перемикати один або кілька контактів. Якір повертається у вихідне положення під дією пружини, як тільки на котушку знімається напруга.
Додаткова інформація для викладачів (2/2)
Мета навчання

Мета цього експерименту - продемонструвати учням, як принципово працює керування електричними колами за допомогою електромагнітних реле.
Завдання

Покажіть, що за допомогою електромагнітного реле можна розмикати, замикати та перемикати електричні кола ("робочі кола").
Інструкції з техніки безпеки

- До цього експерименту застосовуються загальні інструкції щодо безпечного проведення експериментів під час викладання природничих наук.

Інформація для учнів
Мотивація
Реле різних типів зазвичай використовуються в комутаційній техніці, наприклад, для розмикання або замикання електричних кіл, які знаходяться на великій відстані або у важкодоступних місцях.
Тому точне розуміння того, як вони працюють, має велике значення.

одне реле
Матеріал
| Позиція | Матеріал | Пункт №. | Кількість |
|---|---|---|---|
| 1 | З'єднувальний, кутовий, модуль SB | 05601-02 | 4 |
| 2 | З'єднувальний, Т-подібний, модуль SB | 05601-03 | 1 |
| 3 | З'єднувальний, розімкнутий, модуль SB | 05601-04 | 1 |
| 4 | З'єднувальний прямий з роз'ємом модуль SB | 05601-10 | 2 |
| 5 | Вимикач вкл./викл., модуль SB | 05602-01 | 1 |
| 6 | Патрон для лампи розжарювання Е 10, модуль SB | 05604-00 | 2 |
| 7 | Реле, 6В, модуль SB | 05674-00 | 1 |
| 8 | З'єднувальний провідник, 500 мм, червоний | 07361-01 | 2 |
| 9 | З'єднувальний провідник, 500 мм, синій | 07361-04 | 2 |
| 10 | Лампи розжарювання 12 В/ 0,1 A, E10, 10 шт. | 07505-03 | 1 |
| 11 | PHYWE Джерело живлення пост. струм: 0...12 В, 2 A / змін. струм: 6 В, 12 В, 5 A | 13506-93 | 1 |
Підготовка та виконання роботи (1/6)
- Зберіть експериментальну установку з лампочкою у робочому колі, як показано на рис. 1 та рис. 2.
- Вимикач повинен бути вимкнений. Встановіть постійну напругу 4 В для кола керування, а робоче коло підключіть до змінної напруги 12 В~.
- Перед початком експерименту розгляньте наявне реле.

Рис. 1
Підготовка та виконання роботи (2/6)
- Два контакти одного релейного модуля підключені до котушки реле ( і ). Три контакти іншого релейного модуля підключають до вимикача реле. Якщо коло, в якому знаходиться котушка електромагніту (коло керування), не замкнене, то з'єднання виконуються так, як показано на рисунку на коробці реле.
- З'єднання, яке замкнене, коли коло керування розімкнуте, називається нормально замкнутим контактом. Реле діє як розмикаючий контакт робочого кола.

Рис. 2
Підготовка та виконання роботи (3/6)
- Підключення, яке розімкнуте, коли коло керування розімкнуте, називається нормально розімкненим контактом. Реле діє як нормально відкритий контакт робочого кола.
- Заповніть таблицю 1 у протоколі, використовуючи рис. 3.
- Увімкніть джерело живлення і спостерігайте за лампочкою .
- Кілька разів замкніть і розімкніть коло керування за допомогою вимикача. Спостерігайте за лампочкою і запишіть свої спостереження в протокол під заголовком "Результат - Спостереження 1".

Рис. 3
Підготовка та виконання роботи (4/6)
- Розімкніть робоче коло 1, вийнявши ламппочку , і встановіть робоче коло 2 з лампочкою (рис. 4 і рис. 5).
- Кілька разів замкніть і розімкніть коло керування за допомогою вимикача. Поспостерігайте за лампочкою і запишіть свої спостереження в протокол під заголовком "Результат - Спостереження 2".

Рис. 4
Підготовка та виконання роботи (5/6)
- Знову замкніть робоче коло 1 за допомогою лампочки (рис. 6 і рис. 7). Кілька разів замкніть і розімкніть контрольне коло за допомогою вимикача. Спостерігайте за обома лампочками і запишіть свої спостереження в протоколі в розділі "Результат - Спостереження 3".
- Вимкніть блок живлення.

Рис. 5
Підготовка та виконання роботи (6/6)


Рис. 6
Рис. 7
Протокол
Спостереження (1/2)
З'єднання існує
Схема
закрито
відкрито
З'єднання не існує
Запишіть свої спостереження
Спостереження (2/2)
Запишіть свої спостереження
Завдання
Питання
Питання
