титульний слайд
Гальванічні елементи
Мотивація і завдання
Наявні в продажу акумулятори
Принцип роботи стандартної батареї - це принцип роботи гальванічного елемента. Такий елемент можна також відтворити в домашніх умовах за допомогою простих засобів.
Гальванічний елемент складається з двох різних металів (електродів), з'єднаних електролітом. Між електродами створюється напруга, оскільки позитивні іони металу з поверхні електродів переходять в електроліт, а вільні електрони залишаються на електродах.
- Зробіть батарейку з підручних матеріалів, які можна знайти в домашньому господарстві.
- Покажіть, що батарейка справді генерує напругу.
Матеріал
| Номер | Найменування | Кількість |
|---|---|---|
| 1 | Мідні монети однакового розміру | 15 |
| 2 | Фольга алюмінієва | 1 |
| 3 | Оцет | 50 мл |
| 4 | Фільтрувальний папір | 1 |
| 5 | Короткий шматочок мідного дроту | 2 |
| 6 | Навушники | 1 |
| 7 | Батарейка 1,5 В | 1 |
Додатково: світлодіодна лампа, пінцет
Підготовка (1/2)
- Виріжте з фільтрувального паперу та алюмінієвої фольги диски за розміром монет (по одному на кожну монету).
- Додатково виріжте більшу алюмінієву деталь як основу.
- Підготуйте оцет у посудині.
- Потім занурте фільтрувальний папір в оцет. Найкраще для цього використовувати пінцет.

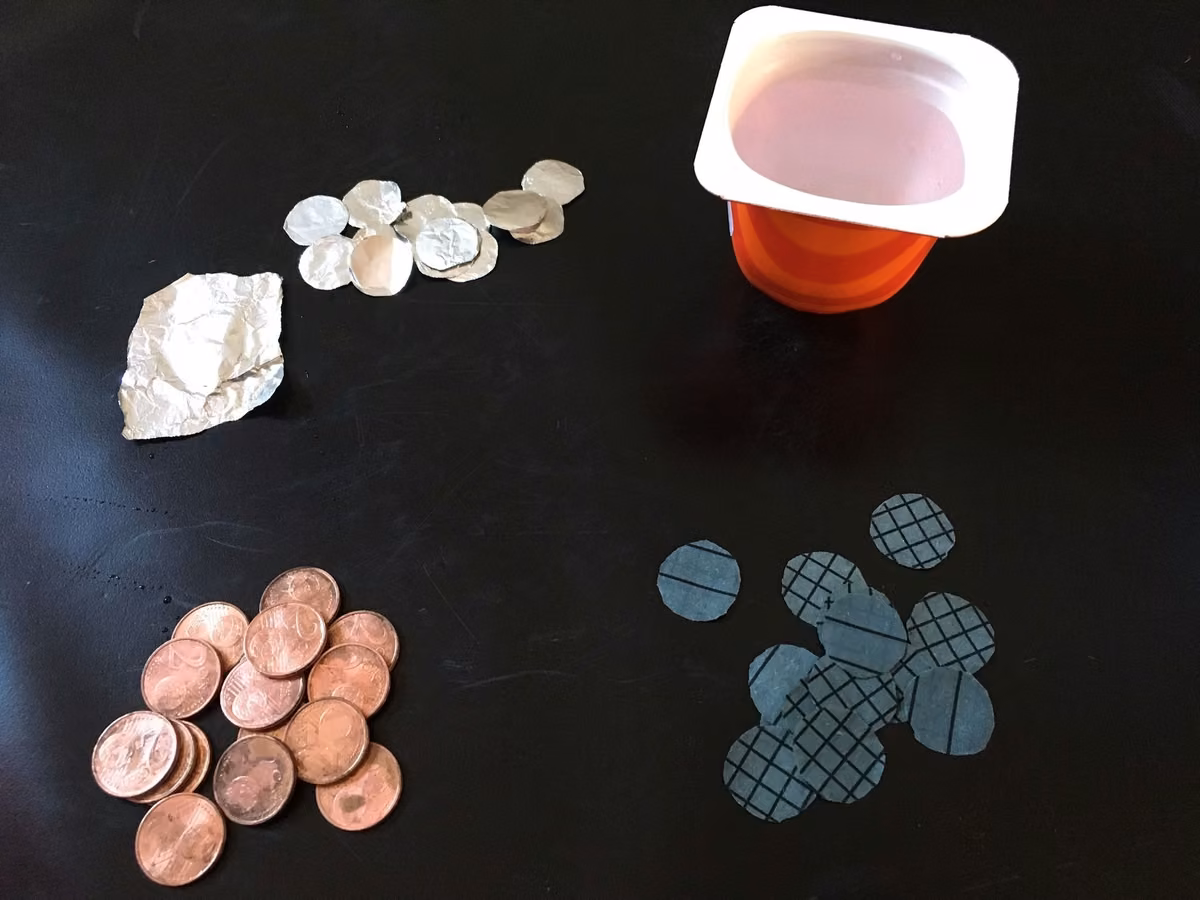

Матеріали для виготовлення акумуляторів
Підготовка (2/2)

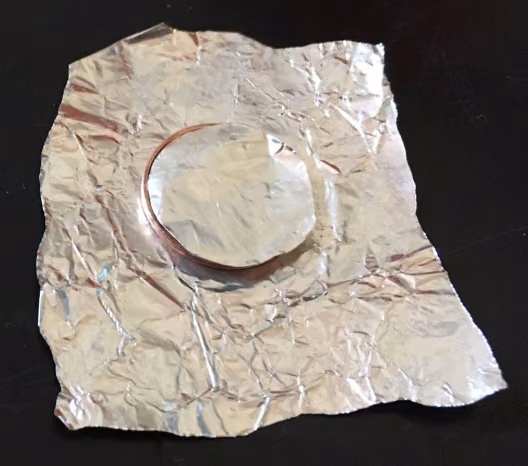

- Покладіть одну з монет на великий шматок алюмінієвої фольги.
- Зверху покладіть ще один шматок алюмінієвої фольги.

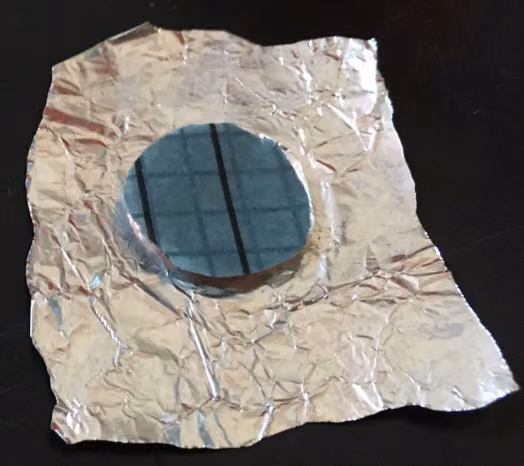

- Потім покладіть зверху шматочок фільтрувального паперу, змоченого в оцті.
- Потім покладіть ще одну монету і повторіть кроки з (2) по (4), поки не дійдете до останньої монети.
- Завжди розташовуйте електроди в такому порядку: алюмінієва фольга як перший електрод, потім фільтрувальний папір з оцтом як електроліт, а потім мідь як другий електрод. Такий елемент називається моноелементом.
(1.) и (4.)
(3.)
(2.)
Виконання роботи (1/2)

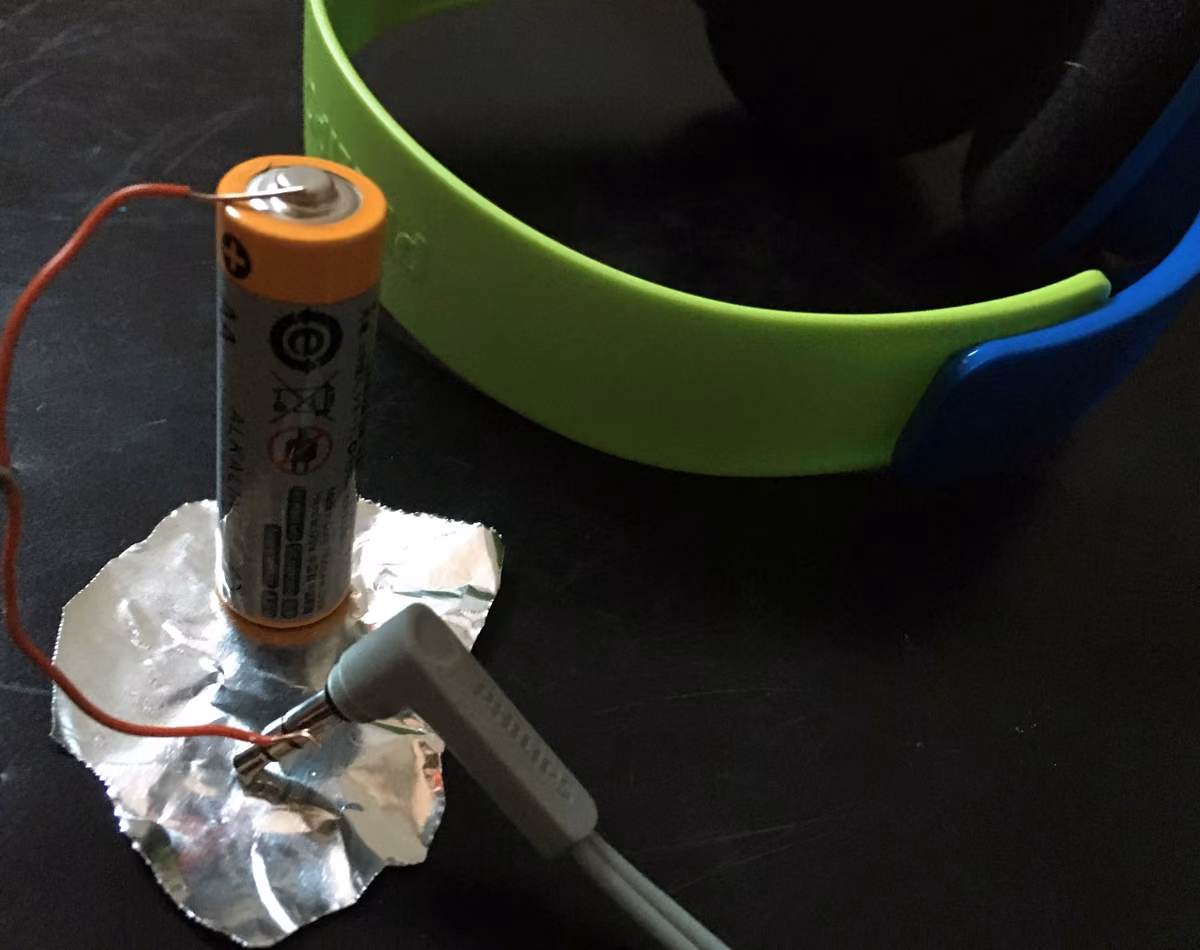

Візьміть стандартну батарейку на 1,5 В і під'єднайте один кінець, який називають полюсом, до аудіороз'єму навушників. Для цього використовуйте мідний дріт. Тепер доторкніться до іншого полюса акумулятора другим контактом аудіороз'єму, притиснувши його до алюмінієвої фольги.
Що Ви при цьому чуєте?

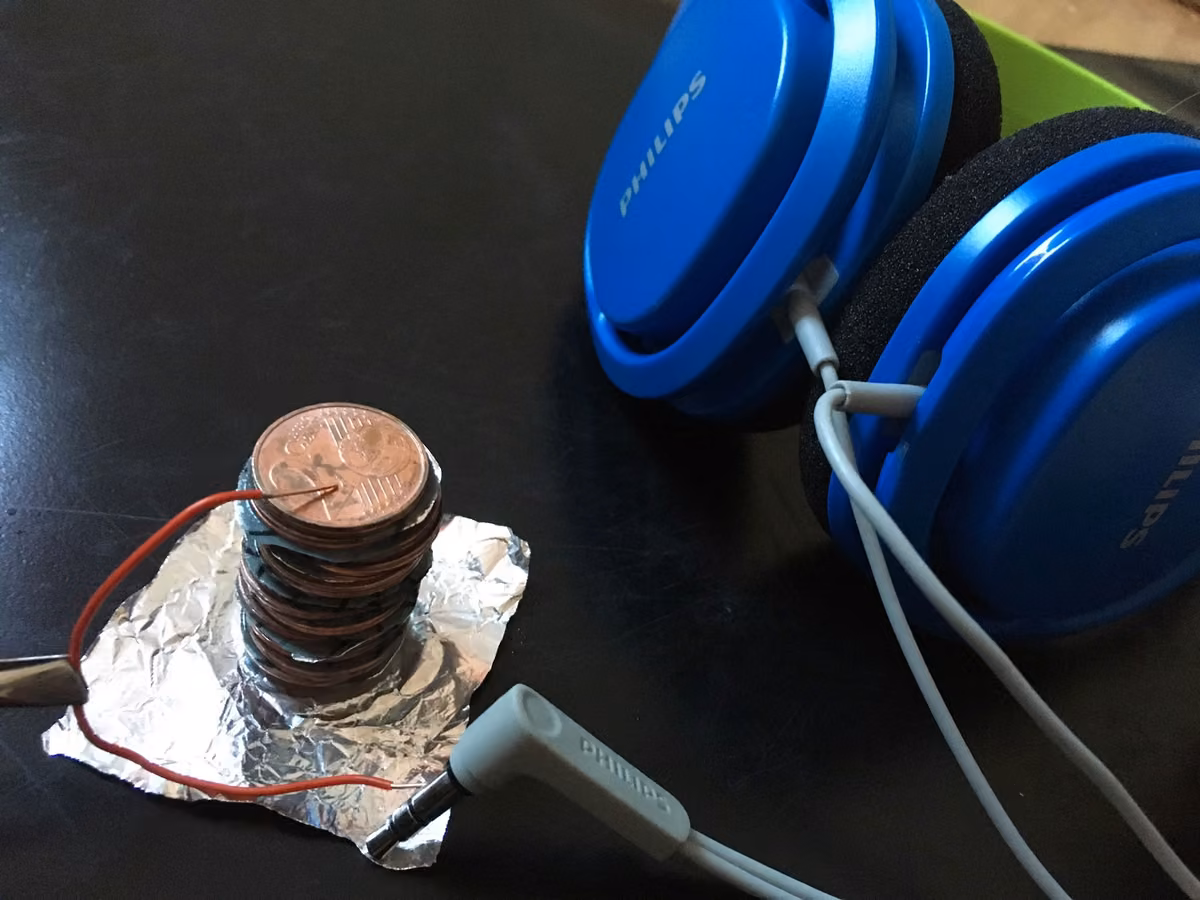

Потріскування, яке Ви чуєте, генерується напругою батареї навушників. Тепер спробуйте зробитите те саме із саморобною батарейкою.
- Ви знову щось чуєте?
- Звук схожий на цей?
Виконання роботи (2/2)
Здійснення (2/2)
Як альтернативу навушникам можна також використовувати світлодіод від саморобного акумулятора. Оскільки напрямок струму дуже важливий, Ви можете визначити, який полюс є "плюсом", а який - "мінусом". Зверніть увагу на символи і на світлодіодній лампі.
- Що є негативним полюсом - вістря монети (вгорі) чи основа з алюмінієвої фольги (внизу)?
Експлуатація світлодіода із саморобною батареєю
Завдання 1
Вставте слова в пробіли. Коли два контакти ____ під'єднано до навушників, ми чуємо тріск у момент замикання електричного кола. Таким чином, навушники можуть бути використані як простий ____ для електричної напруги. Коли ми підключаємо нашу саморобну батарейку, ми також чуємо ____. Так що наша саморобна батарея також генерує ____.
Завдання 2
Завдання на схемі: розташуйте підписи по місцях. Підписи: Алюмінієва фольга; Електрод; Мідна монета; Електроліт; Фільтрувальний папір з оцтом; катод (+); анод (-). Місця на схемі: Мідь; Промокальний папір з оцтом; Алюмінієва фольга; катод (+); Електрод 1; Електроліт; Електрод 2; анод (-).
+
-
Завдання 3
Вставте слова в пробіли. Наша саморобна батарейка складається з двох різних ____. У батарейці вони називаються ____. Оцет у фільтровальному папері між ними слугує у батарейці____ . Такий пристрій називається ____. ____ залежить від використовуваних металів. Ця властивість металів називається ____. Чим більше відрізняється ця величина у металів, тим більша напруга батарейки.
Завдання 4
Питання
