Інформація для вчителів
Застосування
Схема досліду
В електротехніці є різні вимикачі. За допомогою простих вимикачів «увімк./вимк.» можна реалізувати багато схем. Перемикачі, які застосовують у прохідних схемах, через цю функцію звуть також прохідними вимикачами.
Інша інформація для вчителів (1/2)
Попередні знання
Учні загалом мають уже знати вимикачі світла і розуміти, що електричне коло має бути замкненим, щоб міг текти струм.
Принцип
Перемикач забезпечує створення або розривання електропровідного з'єднання. Вимикач працює за принципом «усе або нічого». Однополюсні прохідні вимикачі мають три контакти, причому середній контакт можна з'єднати лише з одним із двох інших.
Інша інформація для вчителів (2/2)
Навчальна мета
Учні мають ознайомитися з будовою та роботою перемикачів. Крім того, вони мають дізнатися й зрозуміти, що перехресну схему можна реалізувати, якщо ввімкнути в схему два перемикачі один за одним, - як, наприклад, роблять у будинках, коли кілька вимикачів мають вмикати й вимикати ту саму лампу.
Завдання
У першій частині досліду учні збирають електричне коло, яким можна перемикатися між двома споживачами. У другій частині збирають і досліджують коридорну схему (перехресний вимикач) із двома прохідними вимикачами.
Додатковий вміст
Доступний додатковий вміст
Цей дослід можна розширити вмістом доповненої реальності!
Із застосунком PHYWE AR і датчиками Cobra SMARTsense ви вимірюєте наживо в доповненій реальності – бездротово та інтуїтивно.
Реальні значення зливаються в реальному часі з віртуальними сценами
і роблять природничі науки наочними та
відчутними на межі предметів.
Небезпечне стає безпечним, абстрактне - відчутним
а невидиме - видимим, задля безпечного,
захопливого і тривкого результату навчання.
Докладніше - натисніть
тут або скануйте QR-код.
Правила безпеки
Для цього досліду діють загальні правила безпечного експериментування на уроках природничих наук.
Інформація для учнів
Мотивація
Вимикач світла

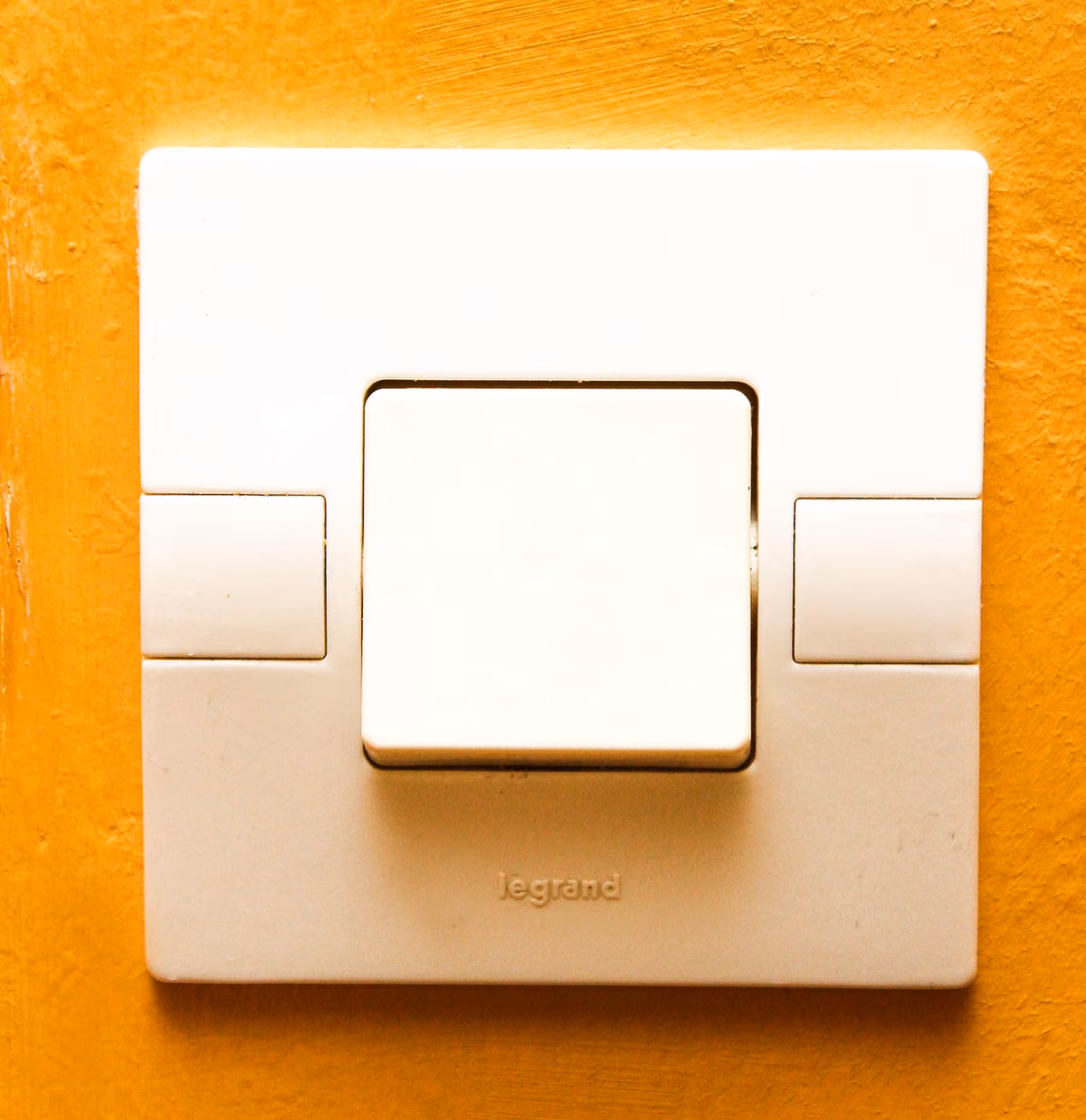

Малим дітям особливо подобається вмикати й вимикати світло настінним вимикачем. Але, як ти знаєш, це супроводжує нас щодня і в подальшому житті. Положення вимикача визначає, засвітиться світло чи згасне.
Дещо складніші так звані перехресні схеми, які часто застосовують у коридорах або більших кімнатах із кількома дверима. Тут те саме світло можна зручно вмикати й вимикати різними вимикачами.
У цьому досліді ти дізнаєшся, що саме таке прохідний вимикач, і сам збереш перехресну (коридорну) схему.
Завдання
Як працюють схеми з перемиканням / прохідні схеми?
Дослідь, як в електричному колі можна перемикатися між двома електричними пристроями і як влаштована коридорна схема з двома прохідними вимикачами.
Обладнання
| Позиція | Обладнання | Артикул | Кількість |
|---|---|---|---|
| 1 | Cobra SMARTsense Voltage - Датчик для вимірювання електричної напруги ± 30 В (Bluetooth + USB) | 12901-01 | 1 |
| 2 | Cobra SMARTsense Current - Датчик для вимірювання електричного струму ± 1 А (Bluetooth + USB) | 12902-01 | 1 |
| 3 | З'єднувальний, прямий, модуль SB | 05601-01 | 1 |
| 4 | З'єднувальний, кутовий, модуль SB | 05601-02 | 4 |
| 5 | З'єднувальний, Т-подібний, модуль SB | 05601-03 | 1 |
| 6 | З'єднувальний прямий з роз'ємом модуль SB | 05601-10 | 2 |
| 7 | Перемикач, модуль SB | 05602-02 | 2 |
| 8 | Патрон для лампи розжарювання Е 10, модуль SB | 05604-00 | 2 |
| 9 | З'єднувальний провідник, 500 мм, червоний | 07361-01 | 1 |
| 10 | З'єднувальний провідник, 500 мм, синій | 07361-04 | 1 |
| 11 | Лампи розжарювання 12 В/ 0,1 A, E10, 10 шт. | 07505-03 | 1 |
| 12 | PHYWE Джерело живлення пост. струм: 0...12 В, 2 A / змін. струм: 6 В, 12 В, 5 A | 13506-93 | 1 |
Складання (1/3)
Для вимірювання датчиками Cobra SMARTsense потрібен PHYWE measureAPP. Застосунок можна безкоштовно завантажити у відповідному магазині застосунків (QR-коди див. нижче). Перед запуском застосунку перевір, чи ввімкнено на твоєму пристрої (смартфон, планшет, настільний ПК) Bluetooth.
iOS
Android
Windows
Складання (2/3)

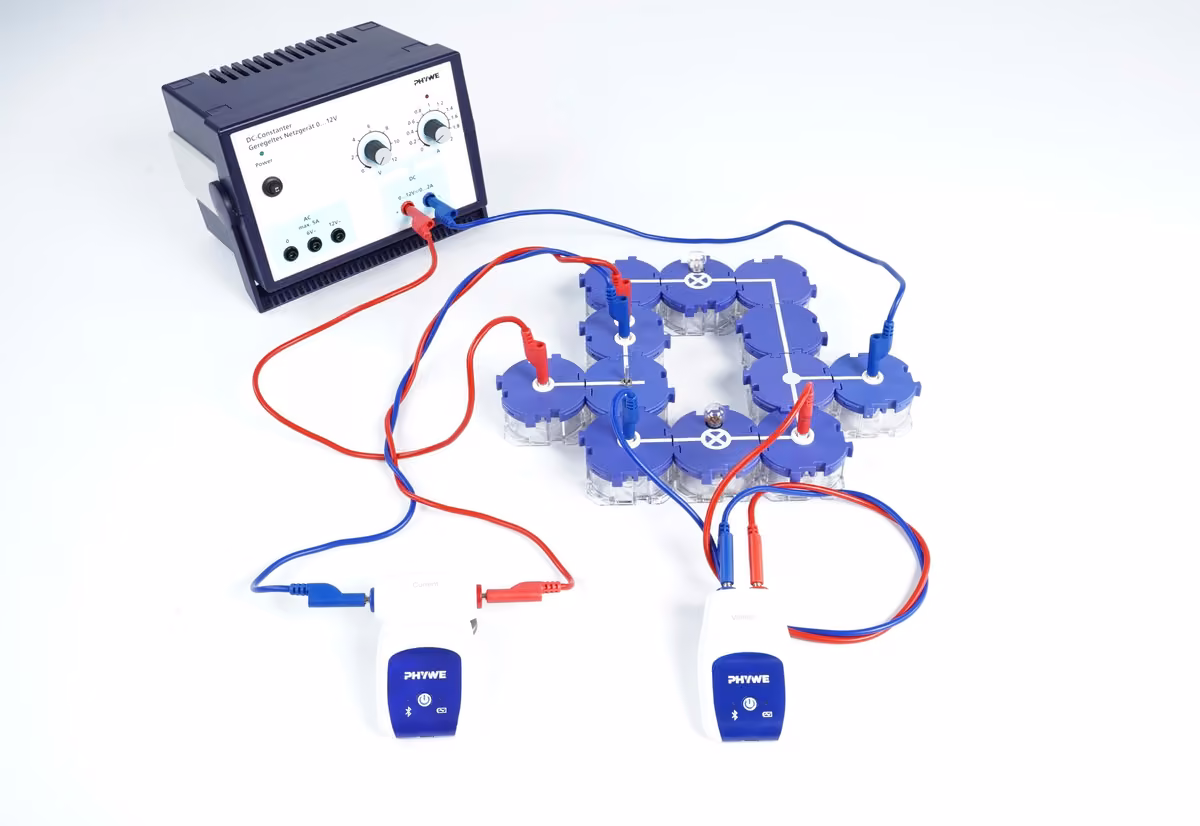

1-ша частина досліду: збери установку відповідно до рисунків.
- Вкрути в патрони лампи розжарювання на 12 В.
- З'єднай блок живлення і датчики з модулями, як показано.
Складання (3/3)

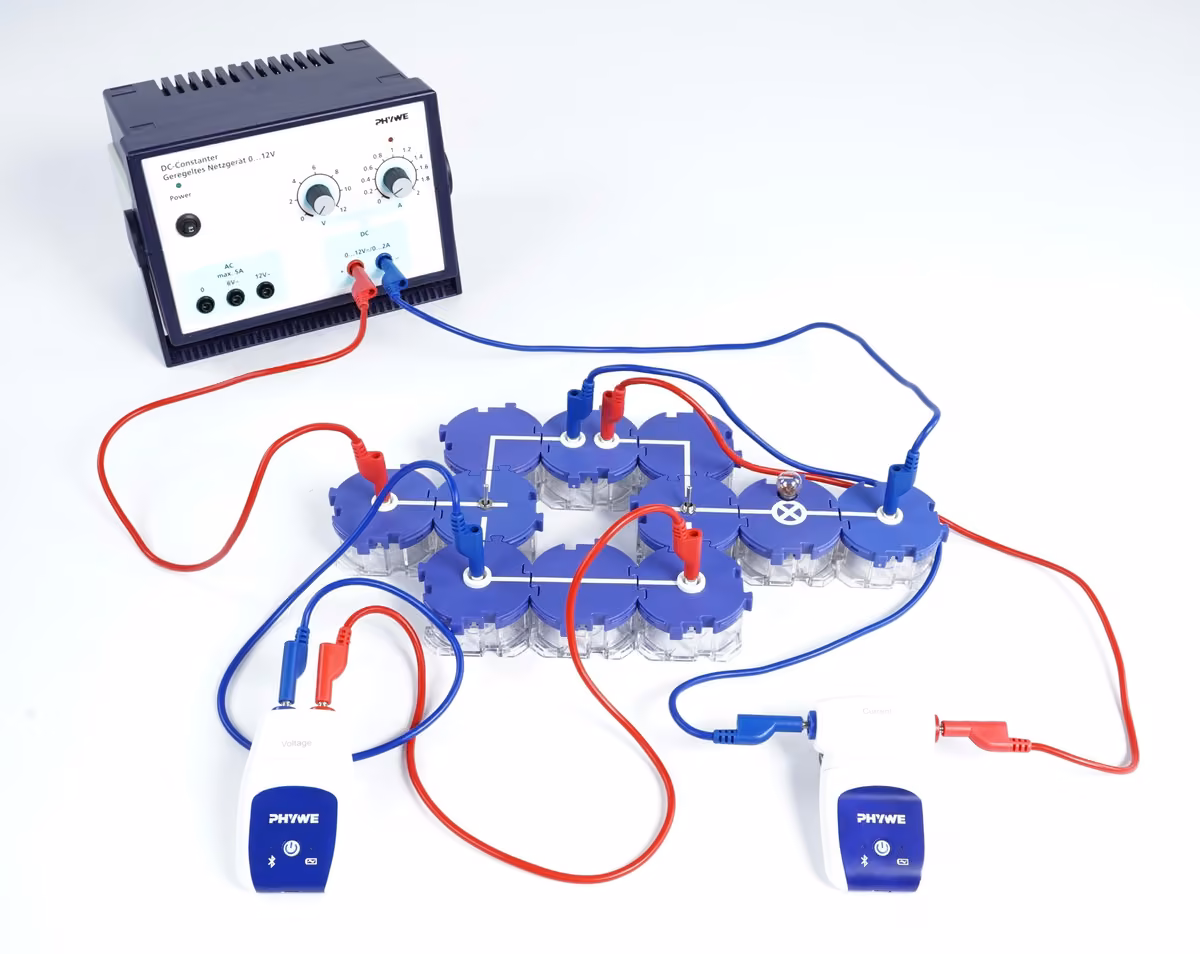

2-га частина досліду: для 2-ї частини зміни установку відповідно до рисунків.
- Зокрема, заміни правий Т-подібний з'єднувальний модуль другим перемикачем і розшир верхню половину. Кількість ламп зменшується до однієї.
Виконання (1/2)
Датчики Cobra SMARTsense
Увімкни свої датчики Cobra SMARTsense Voltage і Cobra SMARTsense Current, утримуючи кнопку на них 3 секунди.
Відкрий MeasureAPP на планшеті чи смартфоні й переконайся, що пристрій може з'єднуватися з пристроями Bluetooth.
Вибери датчики "Cobra SMARTsense Voltage" і "Cobra SMARTsense Current" .
Встанови в MeasureAPP у розділі конфігурації частоту дискретизації 10 000 Гц.
Виконання (2/2)
1-ша частина досліду
- Почни вимірювання.
- Встанови на блоці живлення 0 В / 2 А, увімкни його і повільно підвищ напругу до номінальної напруги ламп розжарювання 12 В.
- Кілька разів перемкни перемикач і спостерігай при цьому за обома лампами розжарювання.
- Встанови на блоці живлення 0 В і вимкни його.
2-га частина досліду
- Почни вимірювання.
- Після перебудови на 2-гу частину досліду знову увімкни блок живлення і ще раз повільно підвищ напругу до номінальної напруги лампи розжарювання 12 В.
- Кілька разів по черзі, у довільному порядку, перемкни обидва прохідні вимикачі й щоразу стеж за лампою розжарювання.
- Встанови на блоці живлення 0 В і вимкни його.
Протокол
Завдання 1
Питання
Завдання 2
Питання
Завдання 3
Вставте слова у правильні місця. Перемикач має ____ контакти. Один із них можна ____ з'єднувати перемиканням з одним із ____ інших контактів. Тому ____ можна в межах одного ____ перемикатися з одного електричного пристрою на інший.
Завдання 4
Вставте слова у правильні місця. Головна ____ ____ в тому, що той самий ____ можна довільно вмикати й вимикати другим ____. ____ іншого ____ при цьому не має значення.
Завдання 5
Питання
