P1198805

Рівноприскорений рух на похилій площині з роликовою напрямною і вимірювачем часу 4-4

Номер PHYWE
P1198805
Складність
Середній
Підготовка
10 хв
Виконання
10 хв
Предмет
Фізика
Зміст матеріалу
  1. Загальна інформація
  2. Складання та виконання

Загальна інформація

Застосування

Схема досліду

Схема досліду

На похилій площині тіло зазнає сталого прискорення, напрямленого паралельно до площини, - через складову сили тяжіння, що діє на нього.

Тут за вимірюваннями часу руху візка похилою роликовою напрямною треба підтвердити закони рівноприскореного руху.

Крім того, з урахуванням другого закону Ньютона можна перевірити значення прискорення вільного падіння.

Інша інформація (1/2)

Попередні знання

Інша інформація, ілюстрація 1 з 2

Учні мають бути обізнані з основними поняттями й термінами класичних рівнянь руху.

Принцип

Інша інформація, ілюстрація 2 з 2

Коли тіло рухається похилою площиною, гравітаційне поле Землі надає йому сталого прискорення, напрямленого паралельно до цієї площини.

Інша інформація (2/2)

Навчальна мета

Інша інформація, ілюстрація 1 з 2

Якщо тіло рухається рівноприскорено, пройдений шлях зростає з часом квадратично - за законом шляху й часу.

Завдання

Інша інформація, ілюстрація 2 з 2
  1. Визначення залежності шляху від часу за кількома вимірюваннями часу для різних пройдених відстаней.

  2. Визначення залежності швидкості від часу за часом затемнення світлових бар'єрів у різних положеннях.

  3. Визначення прискорення вільного падіння за масою візка і кутом нахилу напрямної.

Правила безпеки

Для цього досліду діють загальні правила безпечного експериментування на уроках природничих наук.

Теорія

Швидкість змінюється лінійно за законом швидкості й часу:

Залежно від кута нахилу напрямної сила тяжіння, що діє на візок, спричиняє рівноприскорений рух, пропорційний прискоренню вільного падіння:

Обладнання

ПозиціяОбладнанняАртикулКількість
1Роликова напрямна, алюміній, l = 1,5 м11305-001
2Вимірювальний візок, на сапфірових опорах11306-001
3Шторка для вимірювального візка демонстраційної роликової напрямної, b = 100 мм11308-001
4Голка зі штекером11202-061
5Трубка зі штекером11202-051
6Пластилін, 10 брусків03935-031
7Тягарець (400 г) для вимірювального візка11306-101
8Прорізний тягарець, чорне лакове покриття, 50 г, конструкція PHY02206-012
9Прорізний тягарець, чорне лакове покриття, 10 г, конструкція PHY02205-014
10Кінцевий тримач для роликової напрямної11305-121
11Вилкоподібний світловий бар'єр, компактний11207-204
12Тримач для світлового бар'єра11307-004
13Пусковий пристрій для роликової напрямної11309-001
14Утримувальний магніт зі штекером11202-141
15Вимірювач часу PHYWE 4 - 413604-991
16З'єднувальний провід, 32 А, 1000 мм, червоний, експериментальний кабель, штекер 4 мм07363-014
17З'єднувальний провід, 32 А, 1000 мм, жовтий, експериментальний кабель, штекер 4 мм07363-025
18З'єднувальний провід, 32 А, 1000 мм, синій, експериментальний кабель, штекер 4 мм07363-045
19Підкладні бруски, 150 мм, 4 шт.02070-001
20Рулетка, l=2 м09936-001
21Компактні ваги OHAUS CR2200, 2 200 г : 1 г48914-001

Складання та виконання

Складання (1/6)

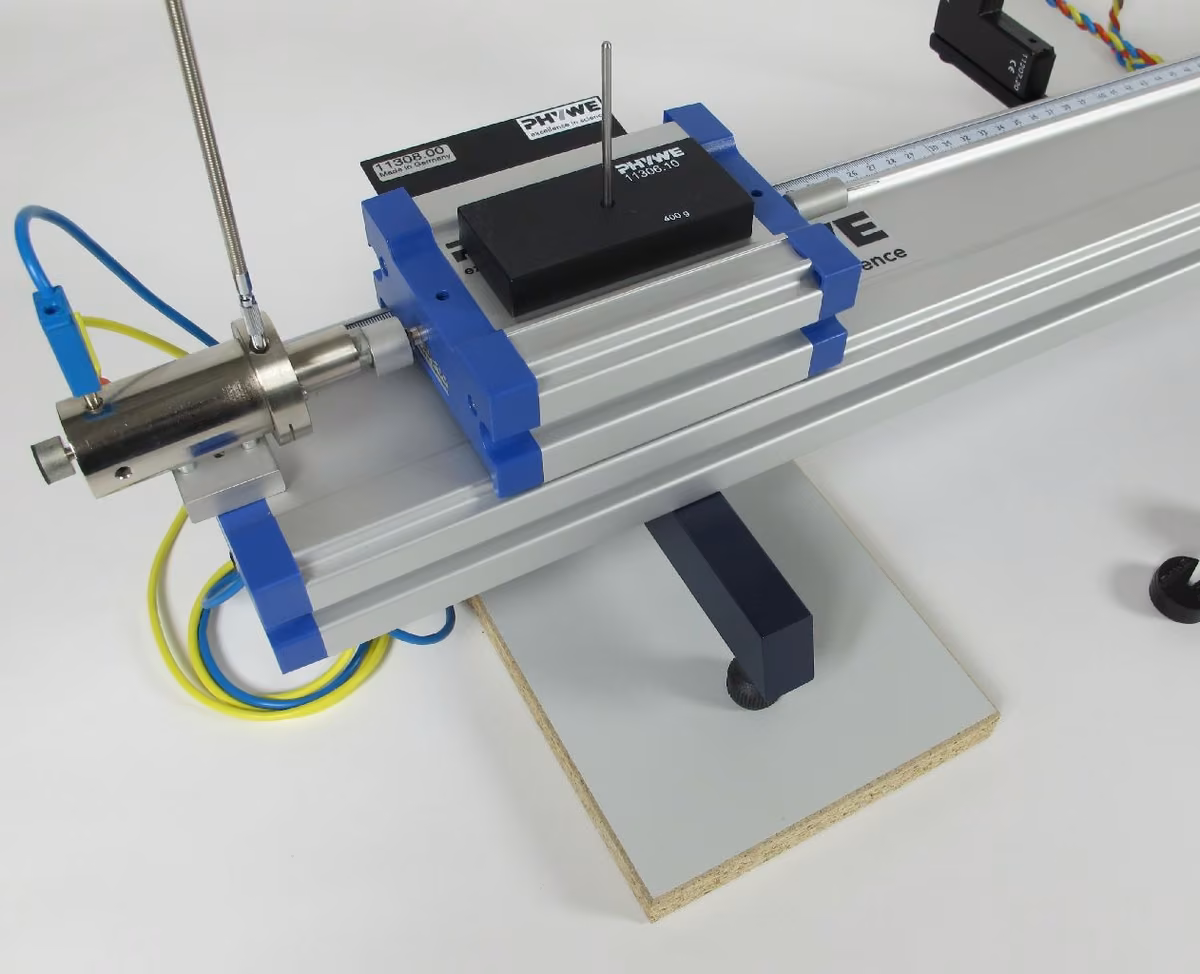

Пусковий пристрій

Піднятий пусковий пристрій без поштовху

1.Щоб скомпенсувати невелике тертя, напрямну регулювальними гвинтами на ніжках трохи нахиляють так, аби вимірювальний візок ще тільки-но не починав котитися праворуч.

Після цього підкладіть під двоопорний штатив напрямної якийсь предмет (підкладні бруски, книжки, стос паперу тощо), щоб підняти його приблизно на 1–5 см.

Складання (2/6)

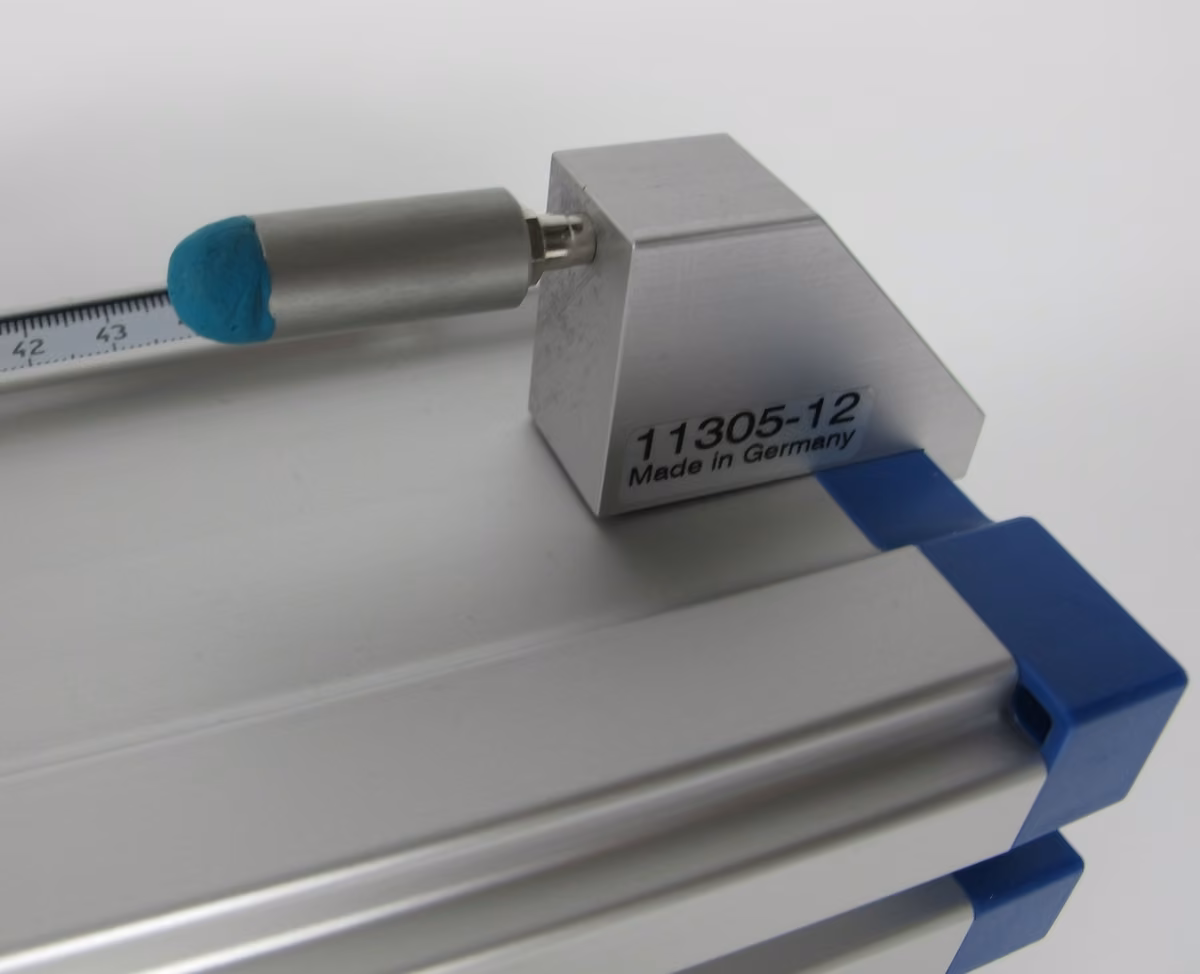

Кінцевий тримач із пластиліном

Кінцевий тримач із пластиліном

2. На лівому кінці напрямної закріплюють пусковий пристрій.

Зверніть увагу: щоб візок стартував із початковим імпульсом, пусковий пристрій треба встановити так, аби при спрацюванні штовхач віддалявся від вимірювального візка.

3.У кінцевий тримач на правому кінці напрямної вставляють трубку, наповнену пластиліном, щоб зупиняти візок без різкого удару.

Складання (3/6)

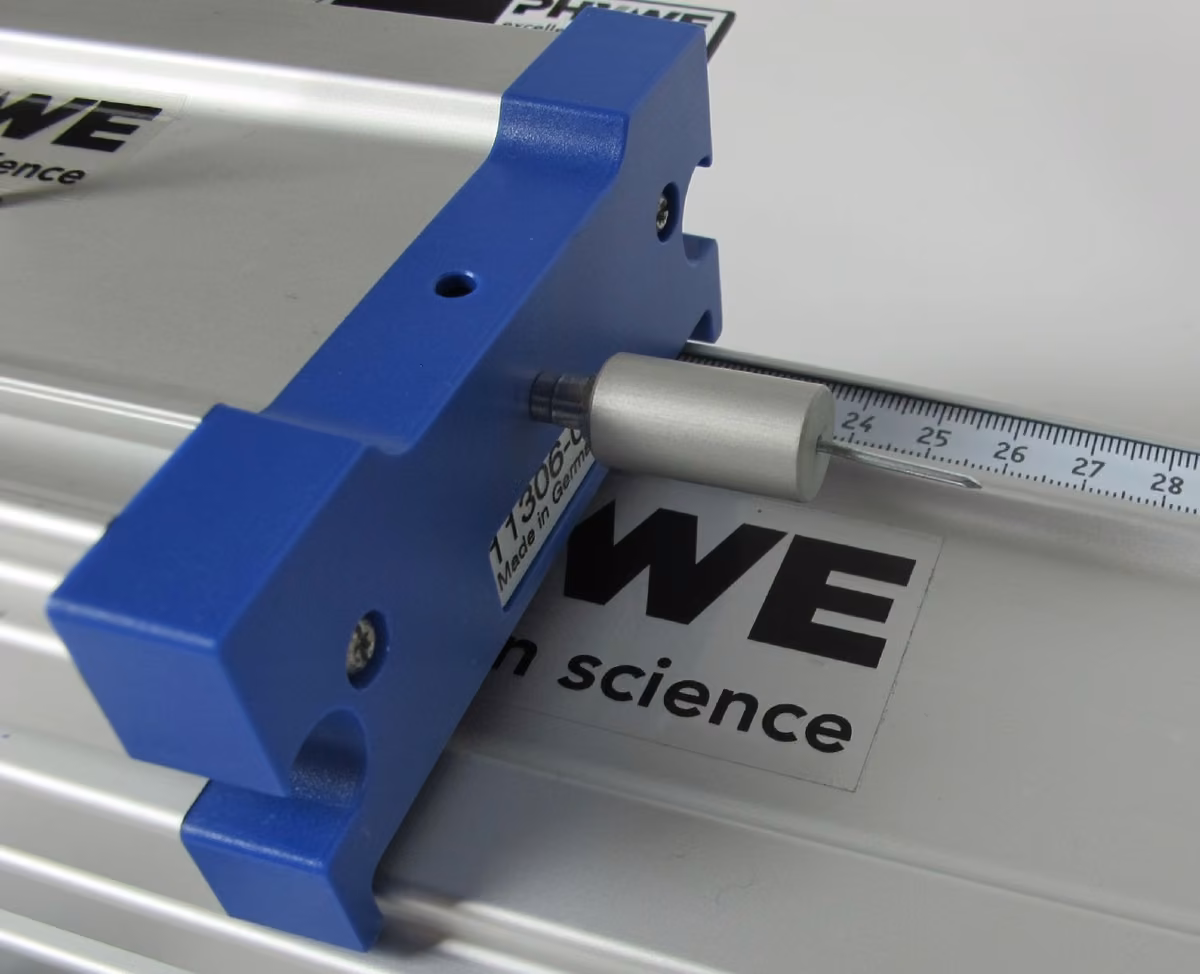

Вимірювальний візок

Передня частина вимірювального візка

4.На вимірювальний візок встановлюють утримувальний магніт зі штекером, голку зі штекером і шторку для вимірювального візка (b = 100 мм).

5. Масу візка можна змінювати за допомогою тягарців.

Складання (4/6)

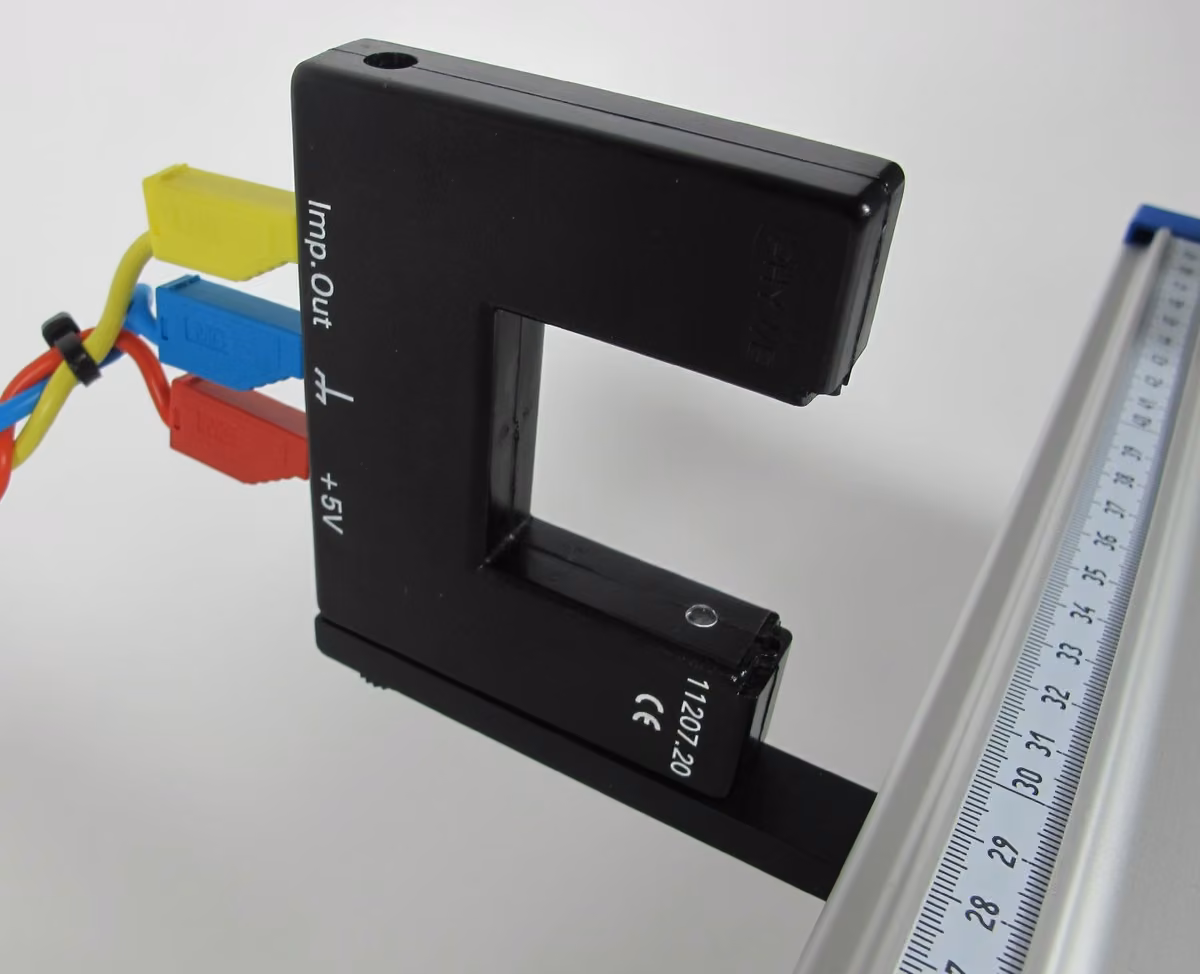

Світлові бар'єри

6.Чотири вилкоподібні світлові бар'єри кріплять на напрямній за допомогою тримачів. Розташуйте їх так, щоб вимірювана ділянка ділилася на приблизно однакові відрізки.

7.Масу візка можна змінювати за допомогою тягарців із чорним лаковим покриттям.

Встановлення світлових бар'єрів

Складання (5/6)

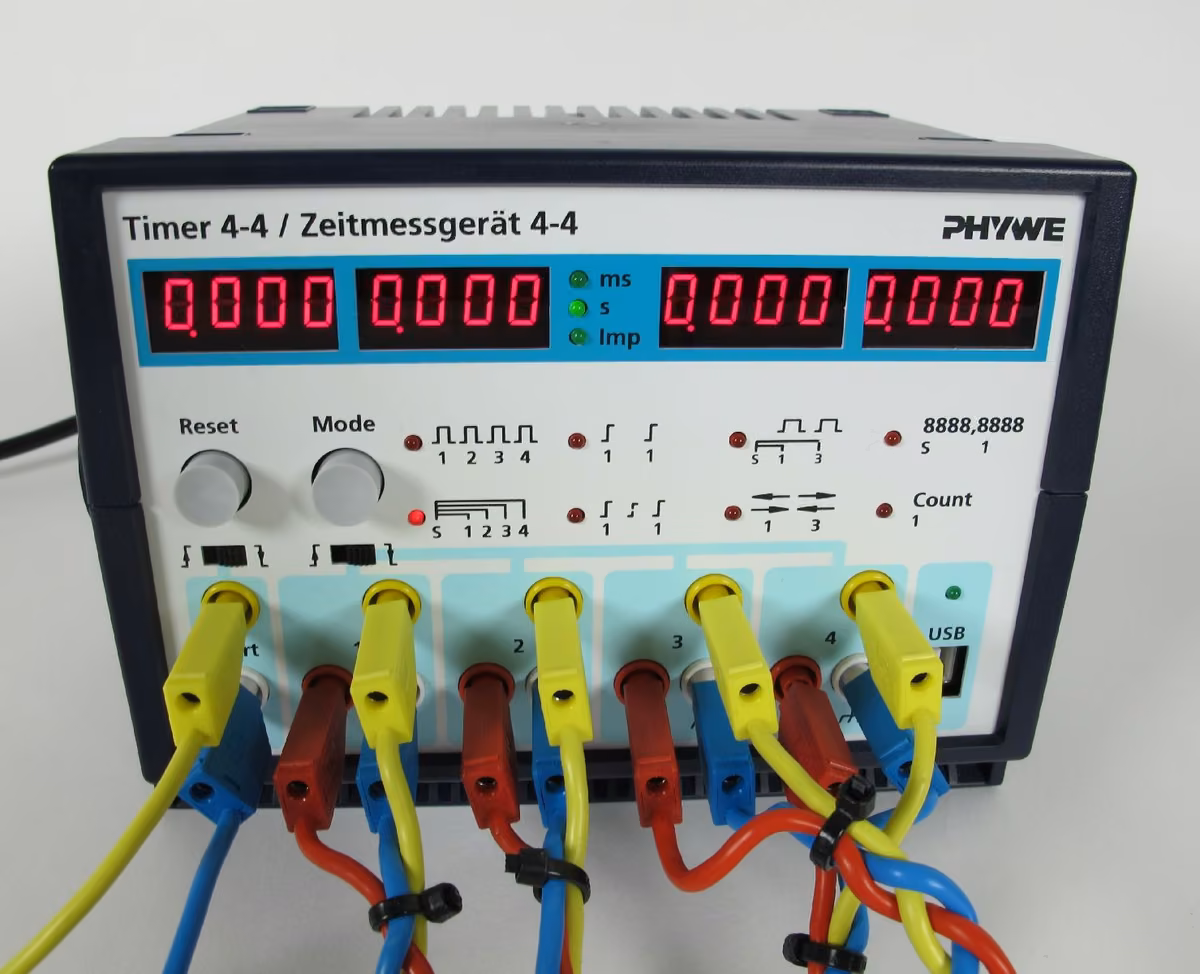

Вимірювач часу

Під'єднання до вимірювача часу

8. Чотири вилкоподібні світлові бар'єри по черзі зліва направо з'єднують із гніздами полів «1»–«4» вимірювача часу, як показано на рисунку.

При цьому жовті гнізда світлових бар'єрів з'єднують із жовтими гніздами приладу, червоні - з червоними, а сині гнізда світлових бар'єрів - із білими гніздами вимірювача часу.

Складання (6/6)

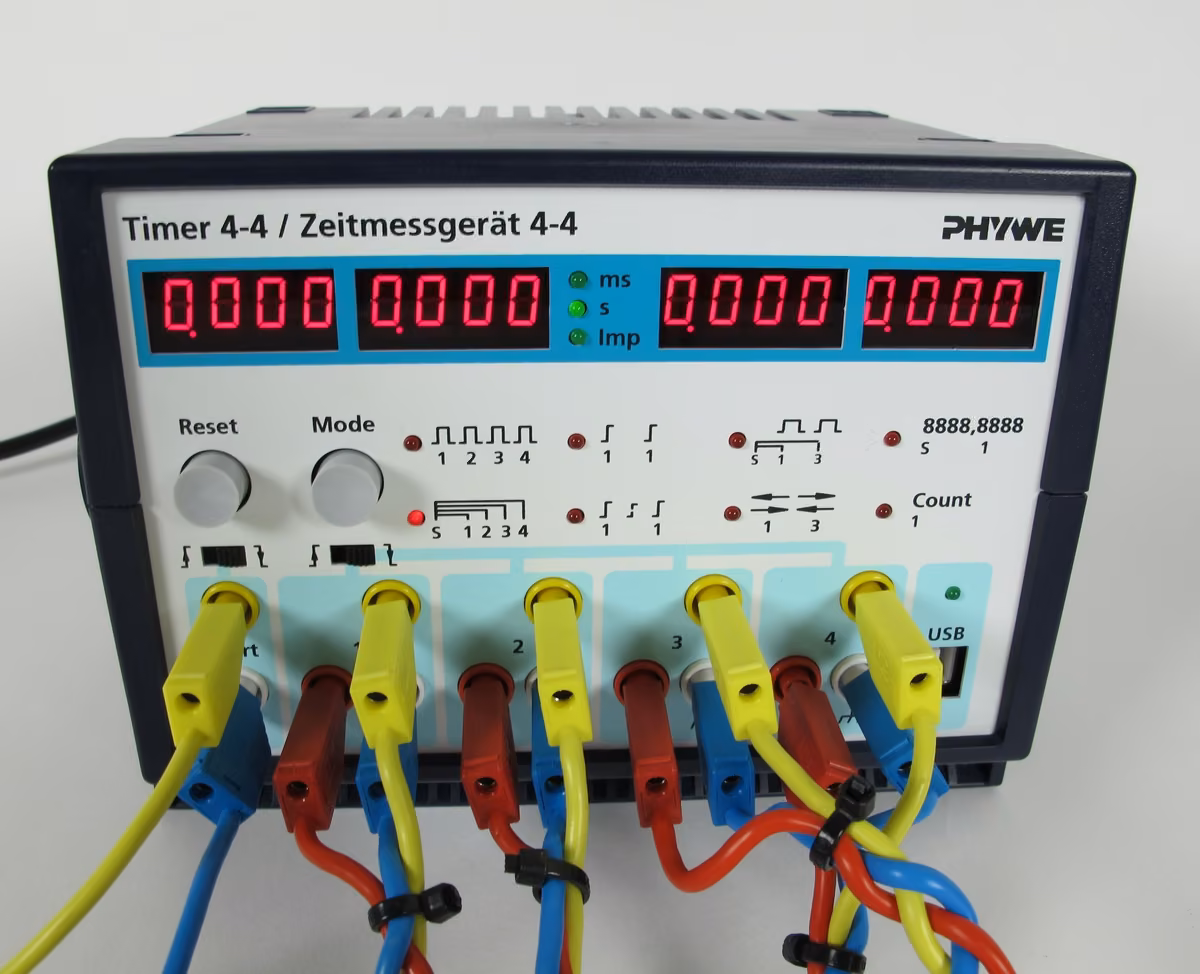

Під'єднання світлових бар'єрів і пускового пристрою

Перевірка налаштувань

9. Пусковий пристрій треба з'єднати з обома гніздами «Start» вимірювача часу.

При цьому слід дотримати правильної полярності.

Червоне гніздо пускового пристрою з'єднують із жовтим гніздом вимірювача часу.

10. Обидва повзункові перемикачі на вимірювачі часу для вибору фронту запуску переводять у праве положення «спадний фронт» ( ).

Складання, ілюстрація 2 з 2

Виконання (1/4)

1. Вимірюють відстані від світлових бар'єрів до стартового положення візка.

При цьому слід зважати, що світлові бар'єри перекриваються лише переднім краєм шторки, встановленої на візку.

Для точного визначення відстаней можна діяти так:

  • Поставити візок у стартове положення і зчитати на мірній стрічці значення () біля правого кінця візка.

  • Перевести візок у положення, у якому правий край шторки якраз перекриває промінь вилкоподібного світлового бар'єра i, і зчитати на мірній стрічці значення () біля правого кінця візка.

  • - це шлях, який візок подолав від старту до відповідного світлового бар'єра.

Виконання (2/4)

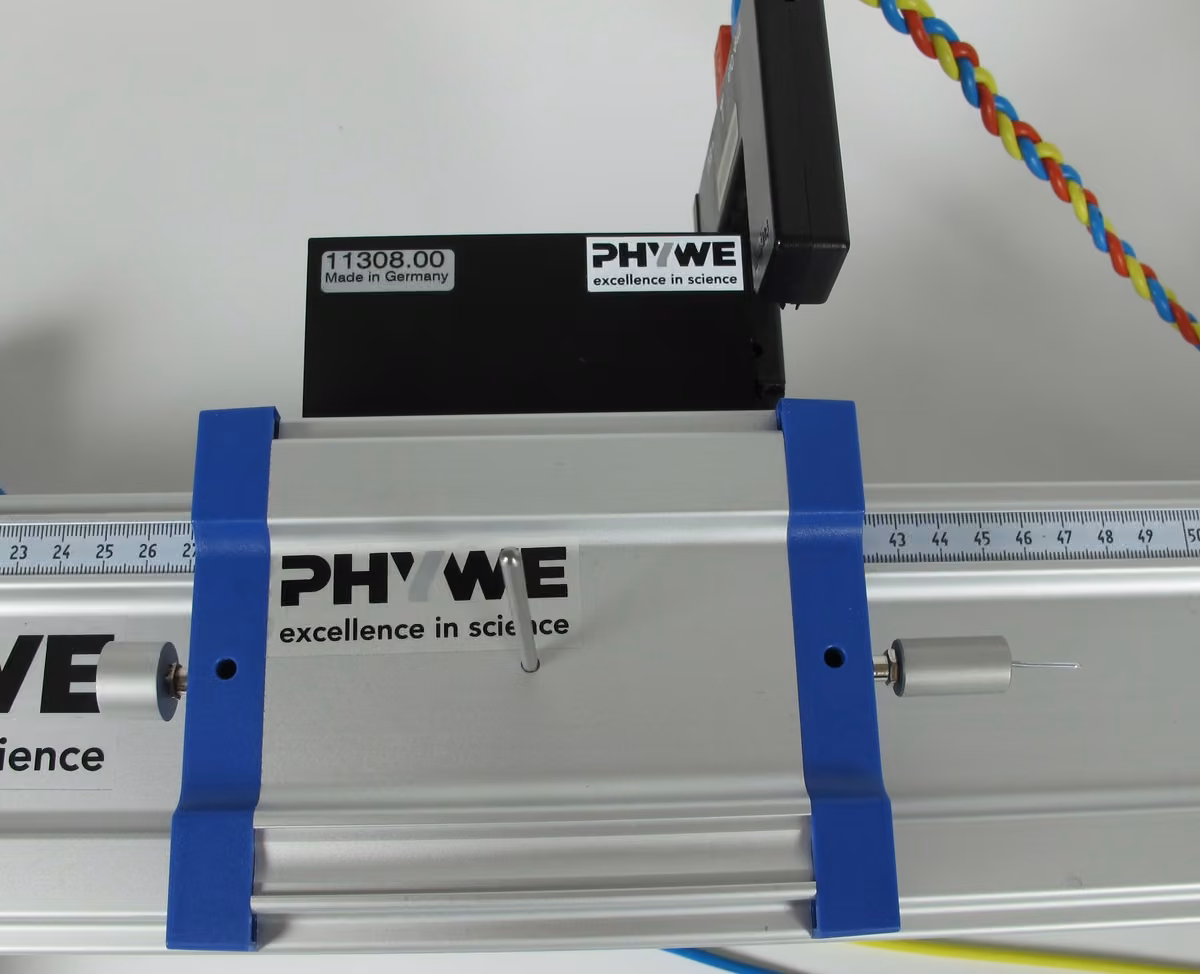

Перекриття світлового бар'єра

Перекриття світлового бар'єра

2. Вимірювальний візок відпускають пусковим пристроєм, і він зазнає сталого прискорення від складової сили тяжіння, що діє на нього.

3.У режимі 2 ( ) визначають часи , потрібні для проходження відстаней від стартового положення до відповідного світлового бар'єра. Після цього для визначення відповідних швидкостей виконують вимірювання в режимі 1 ( ). Під час нього визначають часи затемнення чотирьох вилкоподібних світлових бар'єрів; за ними згодом, використавши довжину шторки (100 мм), обчислюють середню швидкість під час відповідного проїзду.

Режим 2
Виконання, ілюстрація 3 з 3

Виконання (3/4)

4. Час вимірюють до п'яти разів поспіль. Перед кожним запуском треба натиснути кнопку «Reset», щоб скинути покази.

5. Щоб отримати більше точок вимірювання, можна переставити світлові бар'єри й виконати ще одну серію вимірювань, як описано вище.

6. Масу візка визначають на вагах.

Виконання (4/4)

7. Щоб визначити кут нахилу напрямної, виміряйте відстань між штативами напрямної і висоту предмета, підкладеного під напрямну. Порівняйте з рисунком.

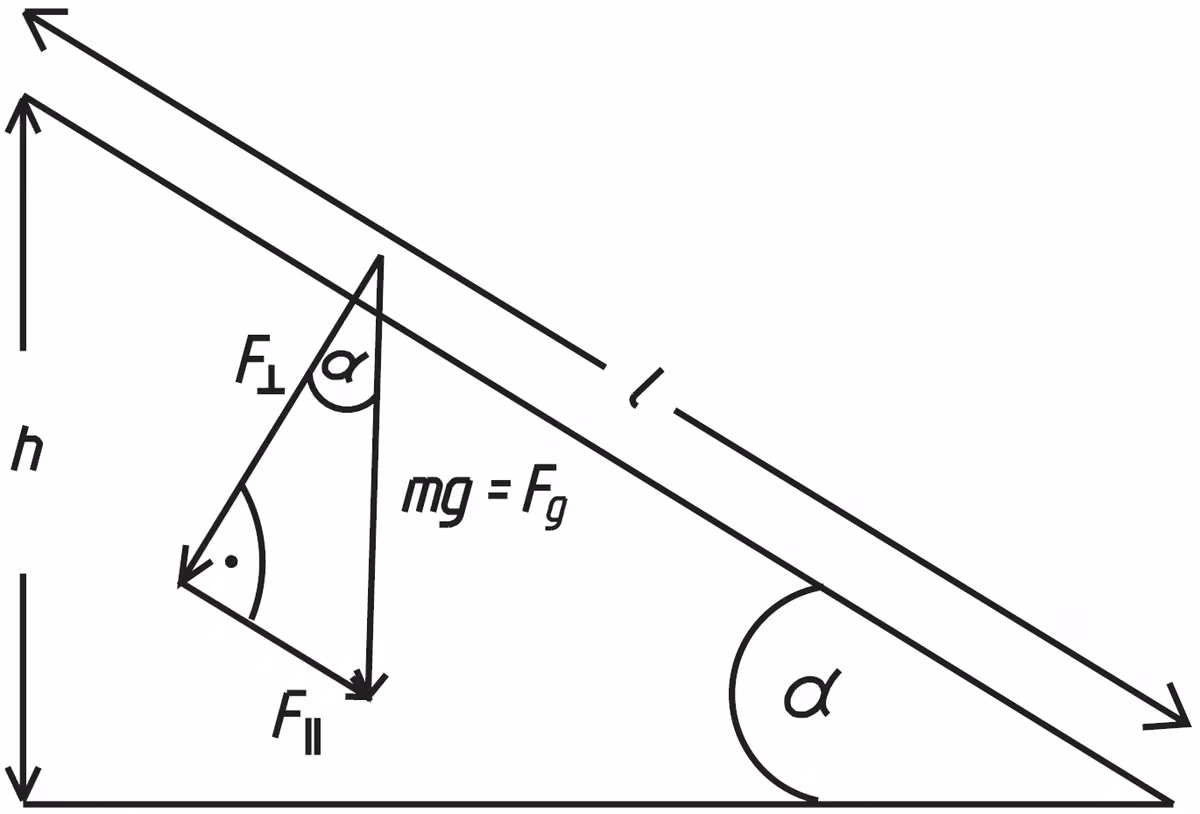

Кут нахилу

Опрацювання результатів (1/7)

Спостереження

Якщо відстані між світловими бар'єрами вибрано приблизно однаковими, помітно, що різниці часів руху і часи затемнення через прискорення візка з наростанням шляху дедалі меншають.

Опрацювання результатів (2/7)

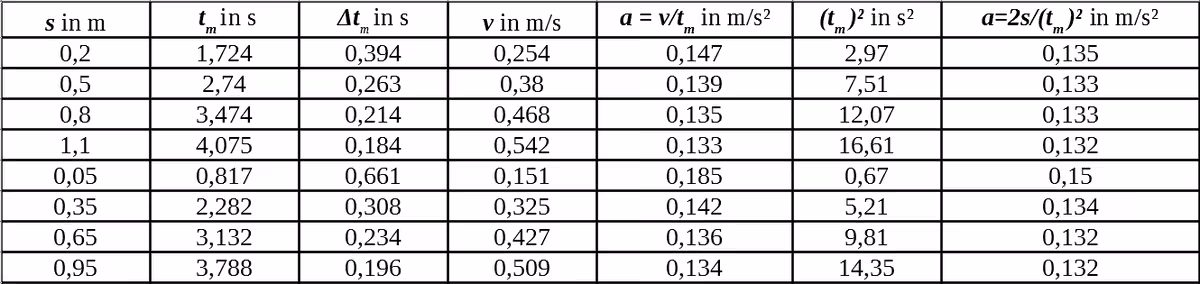

Виміряні значення

Виміряні значення

Опрацювання результатів (3/7)

a) Закон шляху й часу та закон швидкості й часу

  1. З п'яти вимірювань кожного з і визначають середні значення і .

  2. За часами затемнення обчислюють швидкості , де довжина шторки = 0,1 м.

  3. Для рівноприскореного руху прискорення можна визначити двома різними способами: або за законом шляху й часу - з часу руху й відповідного положення світлових бар'єрів, або за законом швидкості й часу - з часу руху й відповідної швидкості.

Опрацювання результатів (4/7)

  • Щоб перевірити закон шляху й часу, нанесіть виміряні значення в системі координат . Прискорення можна знайти як графічно - з нахилу прямої, що проходить через початок координат , - так і обчисленням.
Шлях - час

Опрацювання результатів (5/7)

  • У системі координат (v, t) відкладають знайдені швидкості проти виміряного часу. Закон швидкості й часу дістають графічно - з нахилу прямої, що проходить через початок координат, - або обчисленням.
Швидкість - час

Опрацювання результатів (6/7)

b) Визначення прискорення вільного падіння

Силу тяжіння , що діє на вимірювальний візок, можна розкласти на дві складові: - уздовж напрямної і - перпендикулярно до неї. Зі зростанням кута нахилу αα зростає й складова прискорення вздовж напрямної. спричиняє рівноприскорений рух. На рисунку на слайді 18 показано векторне розкладання сили за допомогою паралелограма сил. Справджується .

Кут нахилу знаходять з висоти h предмета, підкладеного під напрямну, і відстані l між обома штативами напрямної: . У наведеному тут прикладі вимірювання h = 1,9 см і l = 139 см, тобто .

Опрацювання результатів (7/7)

За другим законом Ньютона

і прискоренням, визначеним за рисунком зі слайда 22,

= 0,133 м/с²

для прискорення вільного падіння дістаємо значення

9,73 м/с²

З вимірювань швидкості за рисунком зі слайда 23 відповідно дістаємо таке прискорення вільного падіння:

= 9,95 м/с²

Зауваження

  1. Швидкості , обчислені з , строго кажучи, не є миттєвими, бо на візок під час проходження шторки крізь світловий бар'єр далі діє прискорення. Тому ці швидкості відповідають нахилу січної, а не дотичної до графіка . За = 0,1 м слід очікувати систематичну похибку близько 2 %.

  2. Додатково піднявши стартове положення, можна показати пропорційність між прискоренням і синусом кута нахилу. Повторивши вимірювання з різними прорізними тягарцями на візку, можна продемонструвати, що прискорення і швидкість візка (за відсутності тертя) не залежать від маси. Цей зв'язок доречно згадати і в межах досліду з вільного падіння.
