Хід променів крізь обертальну призму

Схема досліду:

Хід променів крізь обертальну призму

Цей дослід має показати, що обертальна призма не тільки заломлює світло і пропускає його далі паралельно, - завдяки зафарбуванню одного світлового променя можна побачити, що нижній промінь згодом стає верхнім.

Це означає, що промені, залежно від місця входу, проходять у призмі різні шляхи.

Попередні знання

Учням потрібні теоретичні попередні знання про прямолінійне, променеве поширення світла. Вони мають уже мати знання про заломлення світла і показники заломлення.

Принцип

Треба продемонструвати, як ідуть світлові промені, коли вони падають на прямокутну рівнобедрену призму паралельно до її гіпотенузи.

Навчальна мета

Учні мають поспостерігати, що в прямокутній призмі промені, які йдуть паралельно до гіпотенузи, виходять із призми теж паралельно, проте розташовані вони по-новому.

Завдання

Учні мають поспостерігати дослід і зрозуміти, як обертальна призма впливає на хід променів.

• Для цього досліду діють загальні правила безпечного експериментування на уроках природничих наук.

Дзеркальний фотоапарат

Так звана обертальна призма вирізняється своєю прямокутністю та рівнобедреністю.

Вона застосовується в дзеркальних фотоапаратах і мікроскопах, бо здатна перевертати зображення догори дном.

Як це можливо, має пояснити покладений в основу дослід.

Двощілинна діафрагма, спрямована на обертальну призму

• Установити модельне тіло на магнітну демонстраційну дошку

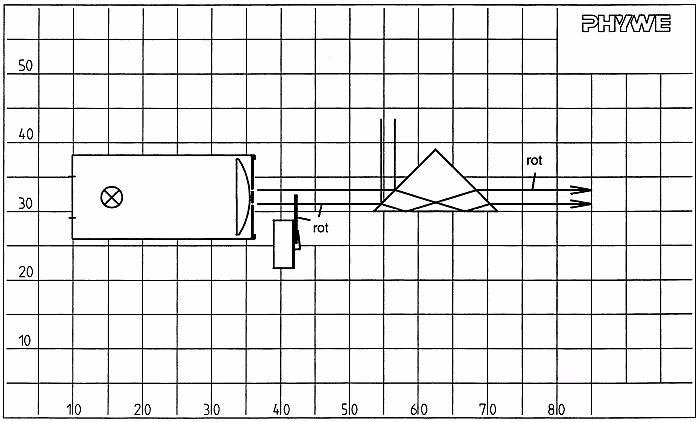

• Розмістити магнітний освітлювач із двощілинною діафрагмою так, як показано на рис. 1
• Поставити світлофільтр (напр., червоний) за допомогою діафрагми з тримачем в один із променів
• За потреби за допомогою другої діафрагми затулити відбиті від призми промені, що йдуть угору
• Спостерігати за ходом променів
