Інформація для вчителів
Застосування
Схема досліду:
Опукле дзеркало з предметними стрілками
В опуклого дзеркала поверхня дзеркала вигнута. Вигнуте дзеркало поводиться як багато маленьких плоских дзеркал.
Опукле дзеркало відбиває віддаленіші об'єкти помітно меншими, ніж близькі об'єкти.
Інша інформація для вчителів (1/2)
Попередні знання
Учням потрібні теоретичні попередні знання про прямолінійне, променеподібне поширення світла і про те, що предмети відбивають світлові промені.
Принцип
За допомогою паралельних і центральних променів треба продемонструвати утворення зображень в опуклому дзеркалі; водночас слід показати властивості зображень.
Інша інформація для вчителів (2/2)
Навчальна мета
Учні мають набути знань про принципи відбивання світла. У цьому досліді йдеться про характер відбивання і про утворення зображення в опуклому дзеркалі.
Завдання
Учні мають поспостерігати, як опукле дзеркало відтворює по-різному віддалені об'єкти різних розмірів.
Додаткова інформація для вчителів
Примітка
Щоб виготовити шаблон кола, можна скопіювати взірець, наклеїти його на тонкий картон і вирізати.
Правила безпеки
- Для цього досліду діють загальні правила безпечного експериментування на уроках природничих наук.
Інформація для учнів
Мотивація
Дорожнє дзеркало
Ліворуч ви бачите зображення дорожнього дзеркала. Навіть якщо на посвідчення водія вам чекати ще кілька років, ці дзеркала корисні й тоді, коли ви йдете пішки чи їдете на велосипеді, - щоб оглянути круті повороти або погано проглядувані з'їзди.
Цей дослід має показати, як утворюється зображення в такому опуклому дзеркалі і чому воно виглядає таким спотвореним.
Обладнання
| Позиція | Обладнання | Артикул | Кількість | 1 | Магнітна демонстраційна дошка PHYWE зі штативом, демо з фізики | 02150-00 | 1 | 2 | Магнітний освітлювач, галогенний 12 В/50 Вт | 08270-20 | 1 | 3 | Дзеркало увігнуто-опукле, магнітне кріплення | 08270-12 | 1 | 4 | PHYWE Ступінчастий трансформатор з випрямлячем пост. струм: 2/4/6/8/10/12 В, 5 A / змін. струм: 2/4/6/8/10/12/14 В, 5 A | 13533-93 | 1 |
|---|
Складання та виконання (1/2)

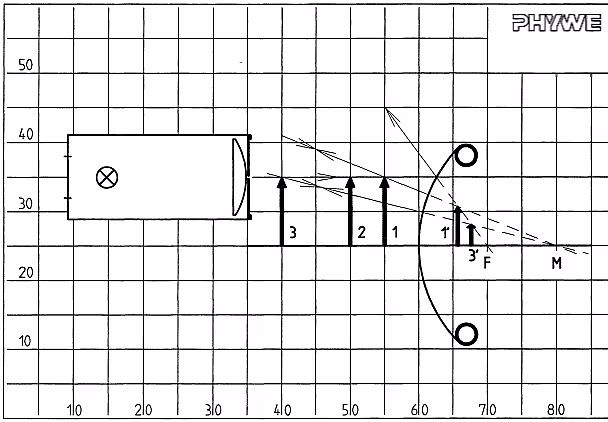

Рис. 1:
Опукле дзеркало з предметними стрілками
- Накреслити оптичну вісь
- За допомогою шаблона або циркуля накреслити на дошці дугу кола радіусом r = 200 мм
- Поставити дзеркало на дугу кола
- Позначити центр кривини і фокус (r = 200 мм, f = 100 мм)
- Накреслити однакові за розміром предметні стрілки, наприклад на відстані 50 мм, 100 мм, 200 мм від вершини дзеркала
Складання та виконання (2/2)
Рис. 1:
Опукле дзеркало з предметними стрілками
- Установити магнітний освітлювач з однощілинною діафрагмою так, щоб він давав паралельний промінь крізь усі вістря стрілок
- Усі світлові промені під час досліду якомога повніше перемальовувати
- Установлювати магнітний освітлювач по черзі так, щоб він щоразу давав центральний промінь крізь одне з вістер стрілок
- Прибрати освітлювач і опукле дзеркало, накреслити ходи променів перед дзеркалом, а також зворотні продовження відбитих променів до точок їх перетину (рис. 1 показує два приклади); нанести стрілки зображення
Протокол
Спостереження
Завдання 1
Запиши свої спостереження щодо різних схем досліду.
Опрацювання результатів
Завдання 2
Опукле дзеркало створює лише прямі, ____, уявні зображення. Зображення тим менші, чим ____ предмет розташований від ____.
Заповни пропуски в тексті!
