Інформація для вчителів
Застосування

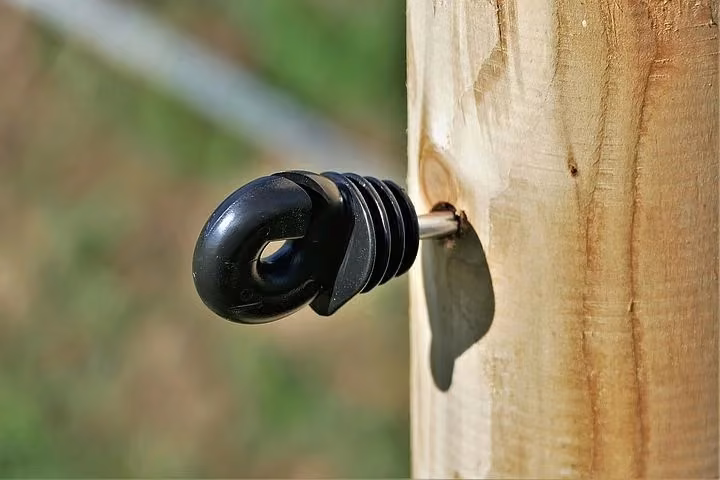

Тримач електропаркана (ізолятор)
Електрична провідність (яку також називають кондуктивністю) - це фізична величина. Вона показує, наскільки сильною є здатність речовини проводити електричний струм.
Залежно від придатності речовини проводити електричний струм речовини поділяють на чотири групи - від доброї до поганої здатності:
- Надпровідники
- Провідники
- Напівпровідники
- Непровідники
Інша інформація для вчителів (1/2)
Попередні знання
Учні мають уже виконати дослід «Рухливість зарядів в ізоляторах і провідниках». Він дає добру основу для теми провідності.
Принцип
Здатність предмета проводити електричний струм визначально залежить від його матеріалу. Велику роль тут відіграє наявність/густина рухливих носіїв заряду. Це, як правило, електрони в металах або ж іони в органічних молекулах.
Інша інформація для вчителів (2/2)
Навчальна мета
Учні мають зрозуміти, як за допомогою електроскопа можна оцінити провідність речовин.
Завдання
У цьому досліді учні мають дослідити властивості провідності різних предметів.
Для цього вони за допомогою зарядженого електроскопа визначають, які предмети є провідними, а які ні.
Правила безпеки
Для цього досліду діють загальні правила безпечного експериментування на уроках природничих наук.
Вказівки щодо складання та виконання:
У заданій установці показано лише те, які тіла є провідниками або непровідниками для негативних зарядів. У додатковому завданні задля повноти можна дати нагоду перевірити це твердження також і для позитивних зарядів. У дослідах з електростатики велику роль відіграє вологість повітря. Як доповнення до цього досліду можна продемонструвати цю обставину, порівнявши провідність вузької смужки сухого паперу з провідністю смужки вологого паперу. Уже тут можна вказати на особливу небезпеку від електричного струму у вологих приміщеннях.
Інформація для учнів
Мотивація
Тримач електропаркана (ізолятор)
Ти напевно вже бачив під час прогулянки вздовж пасовища зображений на рисунку тримач із пластмаси. Він має - як уже видно з назви - завдання «тримати» й нести електропаркан пасовища. Можливо, ти вже мав і болючий досвід та торкався електропаркана. Цей дотик хоч і неприємний, але для людини не загрожує життю.
Але чи торкався ти вже щойно описаного ізолятора, коли паркан був під струмом? Адже він не передає струм у твою руку. Це пов'язано з ізолювальною властивістю. У цьому досліді ти досліджуватимеш різні речовини на їхню провідність.
Завдання
У цьому досліді ти досліджуєш здатність різних матеріалів проводити електричний струм.
Для цього спочатку збери електроскоп.
Потім за допомогою електроскопа дослідь на різних предметах, чи є вони провідними.
Обладнання
| Позиція | Обладнання | Артикул | Кількість | 1 | Електроскоп із металевою стрілкою | 13027-01 | 1 | 2 | Стакан Фарадея, d = 40 мм, h = 75 мм | 13027-03 | 1 | 3 | Стрижень, l=175 мм, d=10 мм, поліпропілен. | 13027-09 | 1 | 4 | Стрижень з акрилового скла, l = 175 мм, d = 8 мм | 13027-08 | 1 | 5 | Індукційна пластина, 30 мм x 60 мм | 13027-12 | 1 | 6 | Неонова лампочка | 06656-00 | 1 | 7 | Штативний стрижень, нержавка, l = 175 мм, d = 8 мм | 02038-00 | 1 | 8 | Гумова пробка 41/49, отвір 7 мм | 39263-01 | 1 |
|---|
Додаткове обладнання
| Позиція | Обладнання | Кількість |
|---|---|---|
| 1 | Сухий шорсткий папір | DIN A4 |
Складання
Спочатку збери електроскоп. Стрілка має висіти вертикально (один бік трохи довший і тому мінімально важчий), нічого не торкаючись, вісь лежить у прорізі. Перед кожним частковим дослідом повністю заряджай електроскоп потертим поліпропіленовим стрижнем (максимальне відхилення стрілки).
Складання електроскопа
Заряджання стрижня
Заряджання електроскопа
Виконання
Дослідження провідності окремих предметів
- Бери по черзі в руку предмети, названі в завданні 1 у протоколі (див. також рисунок поруч).
- Торкайся ними верхнього краю електроскопа.
- Уважно спостерігай за відхиленням стрілки (і за його можливою зміною).
- Перед кожним дослідом електроскоп має бути повністю заряджений!
Протокол
Завдання 1
Питання
Завдання 2
Питання
Завдання 3
Питання
Завдання 4
Перетягни предмети у правильні поля!
Завдання на схемі: розташуйте підписи по місцях. Підписи: Штативний стрижень; Стрижень з акрилового скла; Гумова пробка; Стакан Фарадея (у руці); Стакан Фарадея (на стрижні з акрилового скла); Індукційна пластина (у руці); Індукційна пластина (на стрижні з акрилового скла); Смужка провідної плівки; Неонова лампочка. Місця на схемі: Провідник; Напівпровідник; Непровідник.
Завдання 5
Дослідження провідності окремих предметів
Питання
