Масштаб зображення в опуклій лінзі

Схема досліду

Опуклі лінзи, які ще називають збиральними, здатні давати збільшене зображення. Вони є важливим елементом променевої оптики, а тому широко застосовуються в оптичних приладах і в об'єктивах фотокамер.

Принцип

Світло, що падає паралельно до оптичної осі, опукла лінза зводить у фокусі. При цьому може виникати збільшене дійсне зображення.

Навчальна мета

Учні мають поспостерігати оптичну дію опуклої лінзи і ознайомитися з масштабом зображення .

Завдання

• Учні мають дослідити, який зв'язок існує між відстанню до предмета , відстанню до зображення , розміром предмета і розміром зображення при утворенні зображень опуклими лінзами.
• Для цього для різних відстаней до предмета треба виміряти інші величини і записати їх до таблиці в протоколі.

Вивести рівняння для масштабу зображення теоретичним шляхом зазвичай неважко. Тому доцільно застосувати цей дослід як підтверджувальний. Тоді учні мають достатню цільову орієнтацію і від початку знають, що йдеться про те, аби обчислити й порівняти обидві частки і після того, як чотири величини, що входять до них, визначено експериментально.

• Для цього досліду діють загальні правила безпечного експериментування на уроках природничих наук.

Окулярні лінзи як приклад опуклої лінзи

Опуклі лінзи, які ще називають збиральними, здатні давати збільшене зображення. Вони є центральним елементом оптики, а тому їх часто можна знайти в повсякденних приладах, як-от у телескопах, в об'єктивах фотокамер або ж в окулярах.

• Дослідь, який зв'язок існує між відстанню до предмета , відстанню до зображення , розміром предмета і розміром зображення при утворенні зображень опуклими лінзами.
• Для цього для різних відстаней до предмета ти маєш виміряти інші величини і записати їх до таблиці в протоколі.

Використання освітлювача з основою і стрижнем

• Постав основу зі стрижнем під освітлювач.

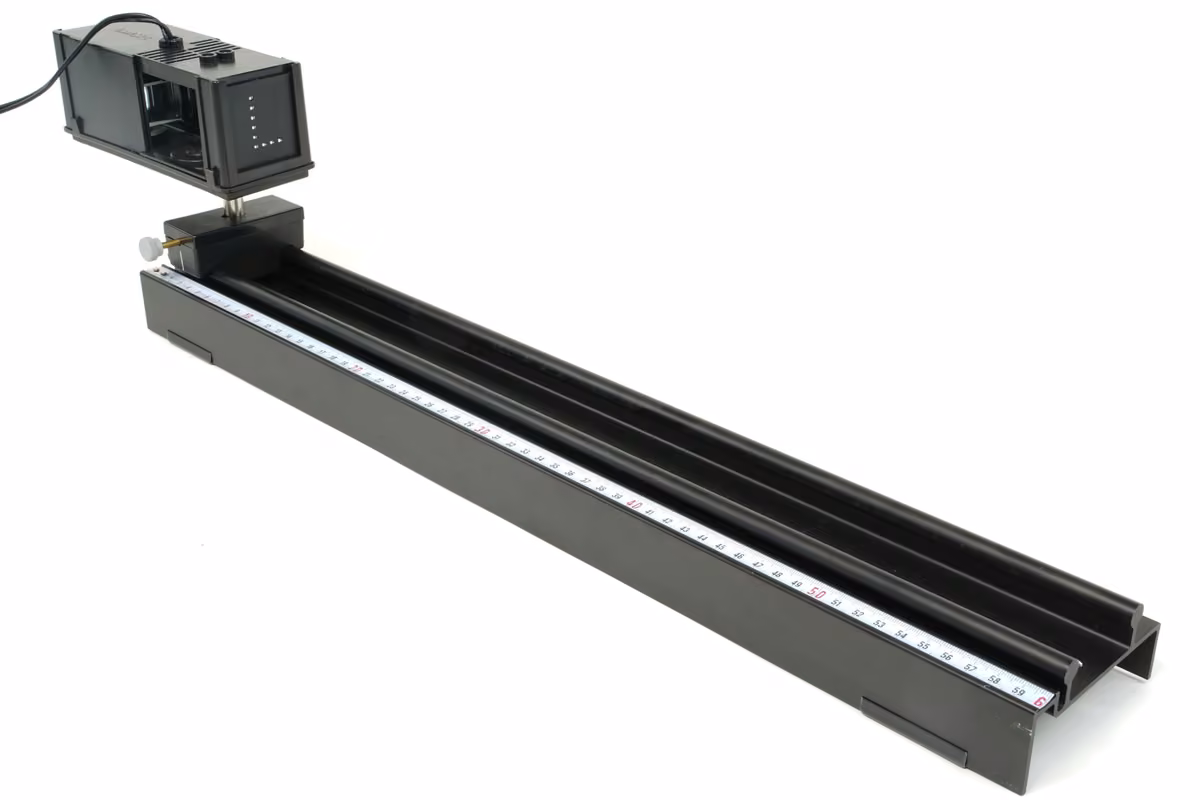

Розміщення освітлювача

• Розмісти освітлювач на кінці оптичної лави.
• Насунь світлонепроникну діафрагму перед лінзою, а Перл-L встав у гніздо на другому кінці освітлювача.

Схема досліду

• Постав лінзу та екран за допомогою ковзної опори на оптичну лаву.

• Під'єднай освітлювач до блока живлення (12 В~) і увімкни його.
• Постав лінзу на відстані 150 мм від Перл-L і пересувай екран доти, доки зображення Перл-L не стане різким.

• Виміряй відстань від лінзи до екрана, тобто відстань до зображення , і занеси її для відстані до предмета до таблиці 1 у протоколі.
• Виміряй розмір предмета і розмір зображення . і мають бути відстанями між серединами найвищої і найнижчої перлин, а відповідно і між серединами їхніх зображень.

Пересування лінзи

• Пересуваючи лінзу праворуч, утвори ще одне збільшене і два зменшені різкі зображення Перл-L.
• Для кожного з цих зображень виміряй відстань до предмета , відстань до зображення , розмір предмета і розмір зображення . Занеси виміряні значення до таблиці 1.
• Вимкни блок живлення.
