Загальна інформація
Застосування
Це вступ до навчального проєкту «Поворотний кран». Проєкт складається з чотирьох складальних одиниць:
- башта крана,
- ходова частина,
- кабіна та
- платформа керування (на вибір - із релейним керуванням або малим контролером)
Вступ дає тобі огляд твоєї роботи на найближчі дні.
Оглядова модель
Link1: https://a360.co/4cuUVcI
Інша інформація (2/2)
Навчальна мета
Завдання
Протягом наступних 12 днів потрібно виготовити цей поворотний кран. У цій проєктній роботі відпрацьовуються такі навички:
- Читання креслень
- Обпилювання
- Свердління
- Нарізання різьби
- Розвірчування
- Зенкування
- Штифтування
- Гнуття
- Точіння
- Монтаж / стандартні деталі
- 3D-друк
Матеріал
Проєктна робота складається з трьох складальних одиниць:
- башти крана (1a),
- ходової частини (1b) та
- кабіни (1c).
На кресленні наведено також специфікацію.
Для кращої наочності ми ще раз показали цей перелік тут окремо.
Специфікацію ходової частини ти знайдеш у навчальному завданні 6.
Складання та виконання
Загальний огляд
Спочатку тобі варто скласти загальне уявлення про навчальний проєкт «Поворотний кран».
Найкраще це зробити, поглянувши на складальне креслення.
Воно показує поворотний кран з усіх боків, а в специфікації перелічено всі потрібні деталі.
Частина 1
Опорна плита башти
У Частині 1 виготовляється опорна плита башти.
На відповідному кресленні ти знайдеш усю потрібну для цього інформацію.
Якщо для виготовлення тобі бракує фахових знань, у відповідному місці є посилання на корисні навчальні модулі.
Частина 1
Опорна плита башти після обробки
Коли ти вже «розумієш» технічне креслення, наступним кроком склади план послідовності операцій.
У ньому всі заплановані робочі операції записуються до списку в хронологічному порядку. Це важливо, щоб ти дотримувався правильної послідовності й не пропустив жодної операції.
Для першої частини план послідовності операцій уже заповнено. Для наступних частин буде надано шаблон, який ти маєш заповнити самостійно.

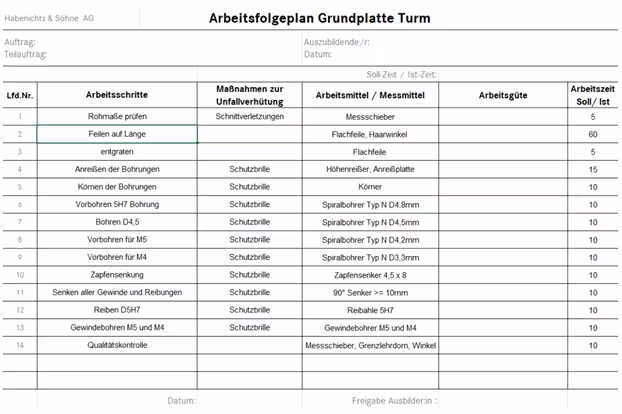

План робіт для опорної плити
Частина 1
Частина 1: Обпилювання
Обпилювання
На першій робочій операції заготовку потрібно обпиляти до розміру. Візьми потрібний розмір із креслення.
Після цього в жодному разі не забудь зняти задирки, інакше можеш поранитися об гострі кромки.
Частина 1: Розмічання (1/2)
Обпилювання
Далі розміри з креслення потрібно перенести на заготовку.
У цьому випадку особливо добре підходить штангенрейсмус.
Основну інформацію про розмічання ти знайдеш у допоміжній темі «Розмічання».
Частина 1: Розмічання (2/2)
Опорна плита після розмічання
Так виглядає деталь після розмічання.
Місця, які ти маєш закернувати на наступній робочій операції, добре видно.
Частина 1: Кернування
Кернування опорної плити
Під час кернування на заготовку згідно з кресленням переносяться точки для свердління.
Для цього також є допоміжна тема.
Частина 1: Свердління
Свердління на вертикально-свердлильному верстаті
Тепер переходимо до вертикально-свердлильного верстата.
Тут потрібно виконати отвори, передбачені кресленням.
Частина 1: Зенкування
Зенкування отворів
Після свердління всі отвори зенкуються з обох боків.
Частина 1: Нарізання різьби
Нарізання різьби
Тепер знову повертаємось до лещат.
Там у передбачених для цього отворах нарізається різьба. Це називається «ручне нарізання різьби».
Перша деталь готова. За технічним кресленням і своїм планом послідовності операцій ще раз усе перевір.
Потім іде контроль відповідними засобами вимірювання.
Частина 1: Квіз (1/2)
Питання
Питання
Питання
Частина 1: Квіз (2/2)
Встав пропущені слова: Кернер ____ Кернер ____ По кернеру ____
Питання
Питання
Частина 1: Контроль якості
Частина 1: Бланк контролю якості
Заповни цей бланк контролю якості повністю. Він складається з розділу «Функціональний і візуальний контроль», де ти маєш виставити оцінки від 0 до 10 балів. Другий розділ - це контроль розмірів, де ти маєш вписати розміри.
Функціональний і візуальний контроль Опорну плиту виготовлено за кресленням (оцінка 1 - 10) Чистота отвору (оцінка 1 - 10) Фахово знято задирки і нанесено маркування (оцінка 1 - 10)
Фактичне значення
Фактичне значення
Контроль розмірів
Фактичне значення 1
Фактичне значення 1
Розмір 4,4 мм
Розмір 70 мм
Розмір 80 мм
Фактичне значення 1
Фактичне значення 1
