Загальна інформація
Застосування
Це вступ до навчального проєкту «Поворотний кран». Проєкт складається з чотирьох складальних одиниць:
- вежі крана,
- ходової частини,
- кабіни та
- платформи керування (на вибір - з релейним керуванням або мініконтролером)
Вступ дає тобі огляд твоєї роботи на найближчі дні.
Оглядова модель
Посилання 1: https://a360.co/4cuUVcI
Інша інформація (2/2)
Навчальна мета
Завдання
Протягом наступних 12 днів має бути виготовлений цей поворотний кран. У цій проєктній роботі відпрацьовуються такі навички:
- Читання креслень
- Обпилювання
- Свердління
- Нарізання різьби
- Розвертання
- Зенкування
- Зʼєднання штифтами
- Згинання
- Точіння
- Монтаж / стандартні деталі
- 3D-друк
Матеріал
Проєктна робота складається з трьох складальних одиниць:
- вежі крана (1a),
- ходової частини (1b) та
- кабіни (1c).
На кресленні наведено також специфікацію.
Для кращої наочності ми ще раз показали цю специфікацію тут окремо.
Специфікацію ходової частини ти знайдеш у навчальному завданні 6.
Складання і виконання
Загальний огляд
Спочатку тобі варто скласти загальне уявлення про навчальний проєкт "Поворотний кран”.
Найкраще це зробити, поглянувши на складальне креслення.
Воно показує поворотний кран з усіх боків і наводить у специфікації всі потрібні деталі.
Частина 1
Основна плита вежі
У Частині 1 виготовляється основна плита вежі.
У відповідному кресленні ти знайдеш усю потрібну для цього інформацію.
Якщо для виготовлення тобі бракує фахових знань, у відповідному місці ти знайдеш посилання на корисні навчальні модулі.
Частина 1
Основна плита вежі після обробки
Якщо ти тепер “розумієш” технічне креслення, наступним кроком тобі варто скласти план послідовності операцій.
При цьому всі заплановані робочі кроки хронологічно вносять до списку. Це важливо, щоб ти дотримувався правильної послідовності і не пропустив жодного робочого кроку.
Для першої частини план послідовності операцій уже заповнено. Для наступних частин буде надано шаблон, який ти маєш заповнити самостійно.

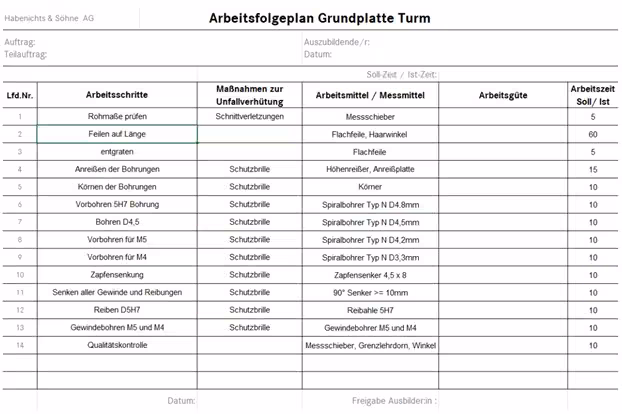

Робочий план основної плити
Частина 1
Частина 1: Обпилювання
Обпилювання
На першому робочому кроці заготовку треба обпиляти до розміру. Візьми потрібний розмір із креслення.
Після цього в жодному разі не забудь зняти задирки, інакше можеш поранитися об гострі кромки.
Частина 1: Розмічання (1/2)
Обпилювання
Далі розміри з креслення треба перенести на заготовку.
У цьому випадку особливо добре підходить штангенрейсмус.
Базову інформацію про розмічання ти знайдеш у допоміжній темі «Розмічання».
Частина 1: Розмічання (2/2)
Основна плита після розмічання
Так виглядає деталь після розмічання.
Місця, які на наступному робочому кроці треба накернити, добре видно.
Частина 1: Кернування
Кернування основної плити
Під час кернування на заготовку згідно з кресленням переносять точки для засвердлювання.
Для цього також є допоміжна тема.
Частина 1: Свердління
Свердління на вертикально-свердлильному верстаті
Тепер переходимо до вертикально-свердлильного верстата.
Тут треба виконати передбачені кресленням отвори.
Частина 1: Зенкування
Зенкування отворів
Після свердління всі отвори зенкують з обох боків.
Частина 1: Нарізання різьби
Нарізання різьби
Тепер знову повертаємось до лещат.
Там у передбачених для цього отворах нарізають різьбу. Це називають "ручним нарізанням різьби".
Перша деталь тепер готова. Тобі варто ще раз усе перевірити за технічним кресленням і своїм планом послідовності операцій.
Потім - контроль відповідними вимірювальними засобами.
Частина 1: Тест (1/2)
Питання
Питання
Питання
Частина 1: Тест (2/2)
Встав пропущені слова: Кернер ____ Кернер ____ Кернер ____
Питання
Питання
Частина 1: Контроль якості
Частина 1: Контрольний лист якості
Заповни цей контрольний лист якості повністю. Він складається з розділу контролю функціонування і візуального контролю, де ти маєш виставити оцінки в межах 0 - 10 балів. Другий розділ - це контроль розмірів, куди ти маєш вписати розміри.
Контроль функціонування і візуальний контроль Основна плита виготовлена за кресленням (оцінка 1 - 10) Чистота отвору (оцінка 1 - 10) Фахово знято задирки і нанесено маркування (оцінка 1 - 10)
Фактичне значення
Фактичне значення
Контроль розмірів
Фактичне значення 1
Фактичне значення 1
Розмір 4,4 mm
Розмір 70 mm
Розмір 80mm
Фактичне значення 1
Фактичне значення 1
