Модель 1: Конструювання і монтаж поворотного крана для навчання металообробників (Частина 1)

Оглядова модель

Link1: https://a360.co/4cuUVcI

Це вступ до навчального проєкту «Поворотний кран». Проєкт складається з трьох складальних одиниць:

• башти крана,
• ходової частини і
• кабіни.

Вступ дає тобі огляд твоєї роботи на найближчі дні.

Мета навчання

Завдання

Протягом наступних 12 днів потрібно виготовити цей поворотний кран. У цій проєктній роботі відпрацьовуються такі навички:

• читання креслень
• обпилювання
• свердління
• нарізання різьби
• розвертання

• зенкування
• зʼєднання штифтами
• гнуття
• точіння
• монтаж / стандартні деталі
• 3D-друк

Спочатку тобі варто скласти загальне уявлення про навчальний проєкт "Поворотний кран”.

Найкраще це зробити, поглянувши на складальне креслення.

Воно показує поворотний кран з усіх боків і наводить у специфікації всі потрібні деталі.

Основна плита башти

Link:https://a360.co/3Rdsnej

У Частині 1 виготовляється основна плита башти.

У відповідному кресленні ти знайдеш усю інформацію, яка для цього потрібна.

Якщо тобі бракує фахових знань для виготовлення, у відповідному місці ти знайдеш посилання на корисні навчальні модулі.

До - Після

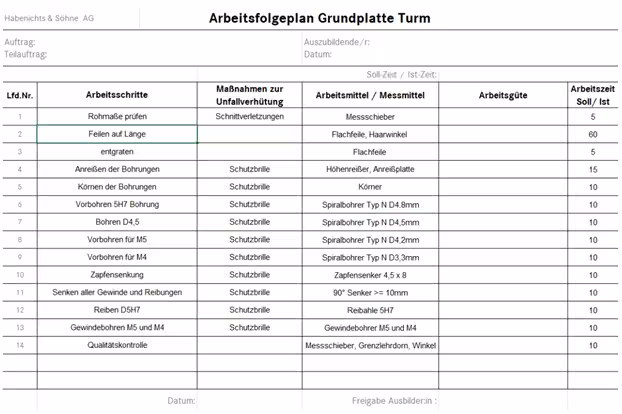

Коли ти вже “розумієш” технічне креслення, наступним кроком слід скласти план послідовності робіт.

У ньому всі заплановані робочі операції хронологічно вносяться до списку. Це важливо, щоб ти дотримувався правильної послідовності і не пропустив жодної робочої операції.

Для першої частини план послідовності робіт уже заповнений. Для наступних деталей буде надано шаблон, який ти маєш заповнити самостійно.

Обпилювання

На першій робочій операції заготовку потрібно обпиляти до розміру. Візьми потрібний розмір із креслення.

Після цього в жодному разі не забудь зняти задирки, інакше можеш поранитися об гострі кромки.

Обпилювання

Далі розміри з креслення потрібно перенести на заготовку.

У цьому випадку особливо добре підходить штангенрейсмус.

Основну інформацію про розмічання ти знайдеш у допоміжній темі «Розмічання».

Основна плита після розмічання

Так виглядає деталь після розмічання.

Місця, які на наступній робочій операції потрібно накернити, чітко видно.

Кернування основної плити

Під час кернування на заготовку згідно з кресленням наносяться опорні точки для свердління.

Для цього також є допоміжна тема.

Свердління на вертикально-свердлильному верстаті

Тепер переходимо до вертикально-свердлильного верстата.

Тут потрібно виконати передбачені кресленням отвори.

Зенкування отворів

Після свердління всі отвори зенкуються з обох боків.

Нарізання різьби

Тепер знову повертаємось до лещат.

Там у передбачених для цього отворах нарізається різьба. Це називають "ручним нарізанням різьби".

Перша деталь тепер готова. За технічним кресленням і своїм планом послідовності робіт тобі варто ще раз усе перевірити.

Потім іде контроль відповідними засобами вимірювання.
