Будова і робота з портальним фрезерним верстатом із ЧПК

Горизонтально-фрезерний верстат - один із найдавніших і найтрадиційніших фрезерних верстатів. У цього типу верстата шпиндель, який тримає фрезерний інструмент, розташований горизонтально. Заготовку закріплюють на столі, що може рухатися у вертикальному і горизонтальному напрямках. Горизонтально-фрезерний верстат особливо добре підходить для обробки великих і важких заготовок.

Перевагою горизонтально-фрезерного верстата є його стабільність. Він може забезпечувати високу продуктивність зняття матеріалу й ідеально підходить для обробки блокових матеріалів. Проте він менш універсальний за інші фрезерні верстати, бо часто застосовується лише для специфічних задач.

На відміну від горизонтально-фрезерного, вертикально-фрезерний верстат має вертикально розташований шпиндель. Така конструкція дає змогу точніше обробляти заготовки, особливо складні форми. Фрезу можна встановлювати на різній висоті, що підвищує гнучкість.

Вертикально-фрезерні верстати особливо популярні в серійному виробництві, бо забезпечують високу точність і повторюваність. Вони підходять як для обробки металу, так і для обробки деревини. Цим верстатом можна обробляти як плоскі, так і контурні поверхні.

CNC означає «Computerized Numerical Control». Фрезерування з ЧПК - це сучасна форма фрезерування з компʼютерною підтримкою. Тут фрезерні інструменти керуються автоматично і точно, що суттєво підвищує ефективність і точність.

Фрезерні верстати із ЧПК особливо універсальні, бо можуть обробляти різні матеріали, зокрема метал, деревину і пластик. Їх часто застосовують у промисловому виробництві, бо вони здатні виготовляти складні деталі за короткий час. Ще одна перевага верстатів із ЧПК - можливість виготовляти однакові деталі великими партіями.

Портальний фрезерний верстат - це особливий тип фрезерного верстата, який вирізняється своєю конструкцією і можливостями застосування. Його часто використовують у промисловому виробництві, щоб виготовляти точні та складні деталі з різних матеріалів, як-от метал, пластик або деревина

Портальний фрезерний верстат зазвичай належить до горизонтально-фрезерних, бо шпиндель здебільшого розташований горизонтально, а заготовку розміщують під фрезою.

Проте є й портальні фрезерні верстати, у яких шпиндель розташований вертикально, - тоді верстат набуває характеру вертикально-фрезерного.

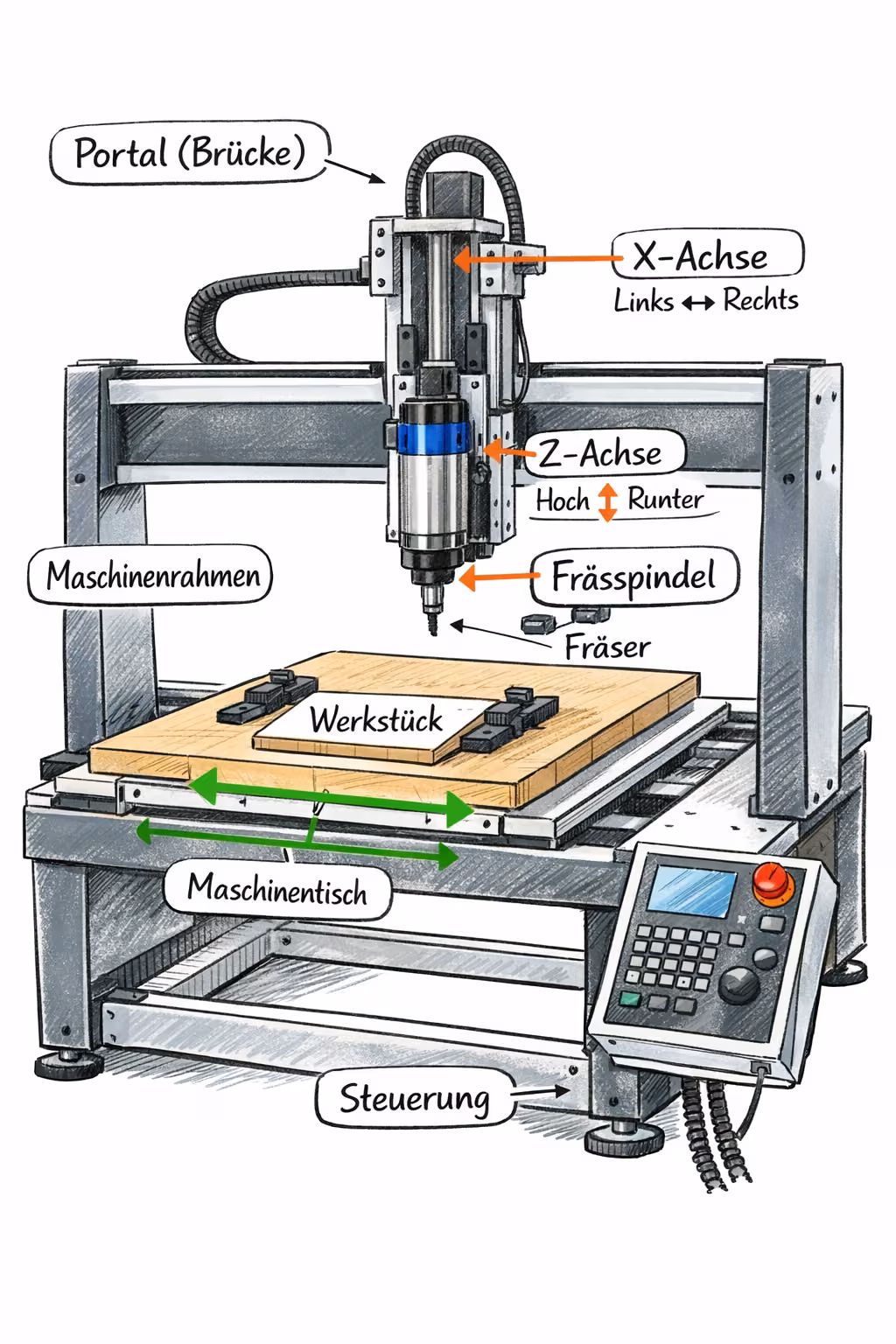

Типовий портальний фрезерний верстат складається з кількох ключових вузлів:

• Станина машини: утворює базову конструкцію верстата і забезпечує стабільність та точність
• Портал (міст): поперечна балка над столом верстата, несе фрезерний вузол і зазвичай рухається вздовж осі X
• Системи осей: забезпечують рух інструмента у просторі
  • Вісь X: рух ліворуч - праворуч
  • Вісь Y: рух вперед - назад
  • Вісь Z: рух вгору - вниз (глибина фрезерування)

Ось кілька важливих ознак і переваг портального фрезерного верстата:

Конструкція: портальний фрезерний верстат складається зі стійкої, жорсткої рами, яка несе фрезерний шпиндель і заготовку.
Шпиндель змонтований на рухомій балці, що може переміщатися над заготовкою. Ця балка встановлена на напрямних або рейках, які забезпечують точний рух.

Рух: портальний фрезерний верстат зазвичай рухається по кількох осях (найчастіше 3 або 5), що дає змогу гнучко обробляти деталь у різних напрямках. Рух часто здійснюється під компʼютерним керуванням (CNC), що підвищує точність і ефективність процесу фрезерування.

Загальна будова горизонтального портального фрезерного верстата складна і охоплює кілька важливих вузлів, які працюють разом, щоб виконувати точні фрезерні роботи

Основа (станина верстата): основа - це стійка база портального фрезерного верстата. Вона забезпечує потрібну стабільність і мінімізує вібрації під час фрезерування. Її часто виготовляють із масивного чавунного литва або сталі, щоб досягти високої міцності та жорсткості

Портал (балка): портал - це головна рама, яка переміщується над заготовкою. Вона несе фрезерний шпиндель і забезпечує горизонтальний рух. Портал розташований паралельно до двох довгих сторін станини і зазвичай спирається на міцні напрямні.

Фрезерний шпиндель: фрезерний шпиндель тримає фрезерний інструмент (фрезу) і обертає її з високою частотою. Саме він виконує безпосереднє зняття матеріалу. Шпиндель можна регулювати за висотою, щоб фрезерувати на різну глибину, а також він може бути поворотним, щоб обробляти під різними кутами.

Стіл для заготовки: стіл утримує оброблюваний матеріал у потрібному положенні. Він дає змогу точно позиціонувати заготовку. Зазвичай стіл може рухатися як горизонтально, так і вертикально (наприклад, за допомогою систем подачі), щоб уможливити обробку по кількох осях.

Блок керування: блок керування дає змогу програмувати процеси фрезерування і керувати ними. На сучасних машинах це зазвичай відбувається через систему ЧПК. Система керування може мати інтерфейс користувача (наприклад, сенсорний екран), який дає змогу налаштовувати програми, змінювати параметри і стежити за станом верстата.

Напрямні та приводні системи Ці вузли забезпечують точний рух портала і стола для заготовки. Напрямні здебільшого виготовляють із загартованої сталі, а приводні системи можуть використовувати електродвигуни, зубчасті рейки або кулько-гвинтові передачі.

Підготовка: спершу облаштуй робоче місце. Переконайся, що робоче місце чисте й охайне, і прибери з верстата всі непотрібні інструменти та матеріали. Носи (якщо це передбачено) відповідні засоби захисту: захисні окуляри, засоби захисту слуху і за потреби протипилову маску.

Підготовка заготовки: обери матеріал, який хочеш обробляти, наприклад деревину або метал. Надійно розмісти заготовку на столі й скористайся затискними пристроями або струбцинами, щоб зафіксувати її, аби вона не зрушила під час фрезерування.

Увімкнення верстата: перевір, чи підключений верстат до електроживлення, і подивись, чи всі захисні пристрої справні. Потім увімкни портальний фрезерний верстат. Зазвичай є головний вимикач і окремий вимикач для шпинделя.

Налаштування фрезерного інструмента: обери відповідну фрезу для потрібної обробки, наприклад фрезу по дереву або по металу. Встав фрезу у фрезерний шпиндель і надійно затягни її. Потім вистав висоту фрези так, щоб вона мала правильну глибину для обробки. Це часто робиться вручну або через цифрове керування.

Вибір програми фрезерування: якщо верстат керується ЧПК, завантаж відповідну програму, яка описує рухи фрезерування. Перевір програму на помилки і переконайся, що всі рухи правильні. Після цього виконай пробний прогін без матеріалу, щоб упевнитися, що верстат працює правильно і зіткнень не виникає.

Фрезерування: запусти процес фрезерування, стартувавши програму або увімкнувши ручний режим. Уважно стеж за процесом і за потреби коригуй його. Спостерігай, як працює верстат, і слідкуй, щоб заготовка оброблялася рівномірно. За потреби ти можеш скоригувати швидкість або величину подачі.

Після фрезерування: коли процес фрезерування завершено, зупини верстат. Спочатку вимкни шпиндель, а потім увесь верстат. Зачекай, доки верстат повністю зупиниться, перш ніж знімати заготовку. Обережно зніми заготовку і перевір оброблену поверхню. Прибери робоче місце і верстат від стружки та пилу і переконайся, що всі інструменти акуратно складені.
